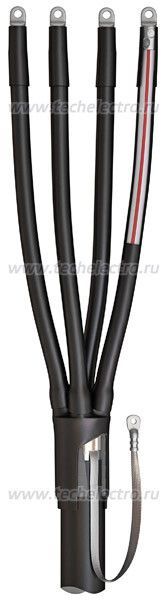

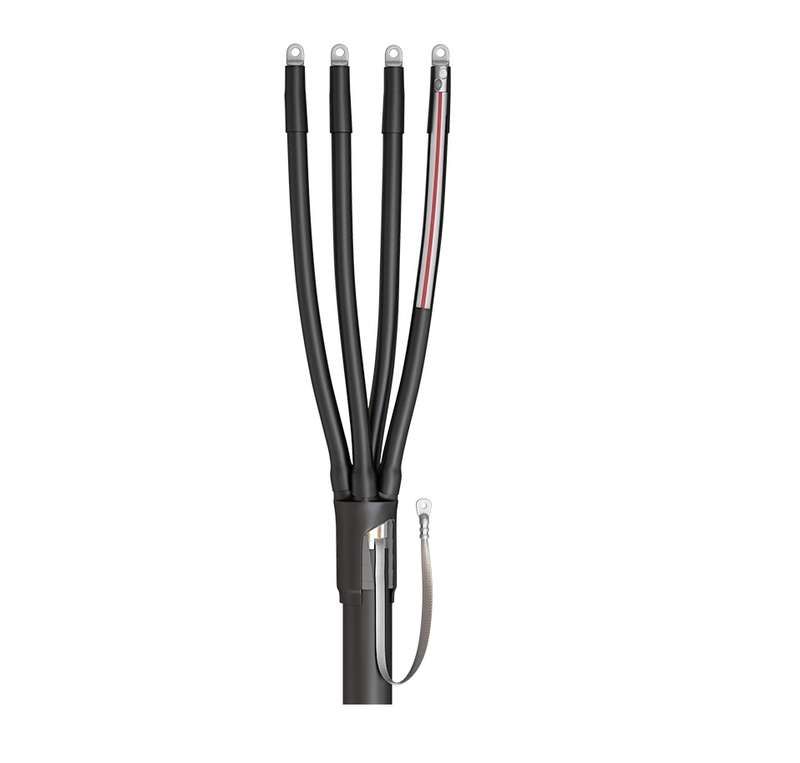

Муфта кабельная концевая 1кВ 4ПКТп(б)-1-16/25 КВТ 60351

Муфта кабельная концевая 4ПКТп(б)-1-16/25 КВТ предназначена для надежного оконцевания четырёхжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытых участках. Произведённая компанией КВТ, эта муфта сочетает термоусадочные технологии, высокую степень защиты IP67 и совместимость с широким спектром типов кабелей.

Назначение и область применения

Муфта кабельная концевая 4ПКТп(б)-1-16/25 КВТ используется для создания герметичного и механически прочного окончания кабеля - то есть для завершения кабельной линии там, где он заканчивается на оборудовании, распределительном щите или другом устройстве. Подходит для кабелей с броней и без неё. Может применяться во всех условиях: indoors (в помещениях) и outdoors (на улице, в шахтах, траншейных трассах, на столбах).

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (полностью защищена от пыли и временного погружения в воду)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Не содержит галогенов (HF = Halogen Free)
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 4ПКТп(б)-1-16/25 КВТ рассчитана на монтаж с помощью термоусадки - нагрев специальной трубки пропановой горелкой до плотного облегания кабеля. Установка выполняется в три этапа:

1. Подготовка кабеля - удаление внешних слоёв, выравнивание жил.
2. Надевание элементов муфты в порядке сборки: основная перчатка, концевые манжеты, заземление (при наличии брони).
3. Поэтапный прогрев горелкой - начинают с центрального участка, двигаются к краям.

Термоплавкий клей внутри компонентов автоматически заполняет все микрозазоры, обеспечивая герметичность. Для кабелей с металлической бронью применяется непаянная система заземления через роликовую пружину. Однако для полноценного контакта с броней требуется доп. комплект - КМПБ.

Можно использовать как опрессовываемые, так и болтовые наконечники - они выбираются отдельно. Для работы нужны: пропановая горелка ПГ (КВТ) и набор для снятия головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Производится по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - при возгорании не выделяют едких паров
• Выдерживает экстремальные температуры - от −50 C до +50 C
• Защита от воздействия УФ-излучения и осадков - долговечна на открытом воздухе

Преимущества

• Универсальность - одна муфта работает с кабелями как с броней, так и без неё
• Автоматическая герметизация благодаря термоплавкому клею - не требуются дополнительные уплотнители
• Легко монтировать даже в труднодоступных местах - компактная форма и термоусадка позволяют работать без сварки
• Стойкая к климату конструкция - годится для суровых условий Сибири и Дальнего Востока
• Совместима с большинством популярных типов кабелей - от АВВГ до NYM и РПГ

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо
• Не заменяет собой ответвительную муфту - только концевое окончание
• Требуется точное соблюдение минимального и максимального сечения кабеля (16–25 мм2); меньшие или большие жилы не обеспечивают плотного прилегания
• Заземление брони невозможно без дополнительного комплекта КМПБ - базовый комплект его не включает
• Не рекомендовано использовать при температурах ниже −50 C - материал становится хрупким

Примеры использования

• Оконцовка кабеля АВБбШв перед входом в распределительный щит
• Завершение линии питания насосной станции на улице
• Подключение кабеля NYM к частному домашнему щитку
• Монтаж на воздушных опорах ЛЭП низкого напряжения
• Прокладка в канализационных колодцах и камерах

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно попадать точно в диапазон 16–25 мм2; слишком тонкий или толстый кабель вызывает плохую адгезию.
• Если кабель имеет броню - всегда используйте комплект КМПБ для надёжного заземления. Без него возможен риск поражения током.
• Нагревайте равномерно - начинайте с середины перчатки, медленно перемещайтесь к торцам. Перегрев повредит материалы.
• Не экономьте на горелке - используйте оригинальную ПГ (КВТ): она даёт контролируемый поток тепла, снижая риск деформаций.
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги или прямого света снижает срок службы.
• На объектах с повышенными требованиями к безопасности (например, детские учреждения, метро) этот продукт предпочтителен благодаря отсутствию галогенов.
