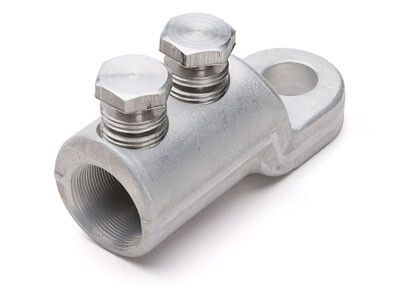

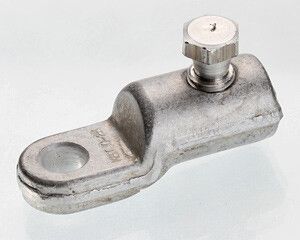

Наконечник болтовой 1НБ- 10/25 | 65908 КВТ

Наконечник болтовой 1НБ-10/25 КВТ предназначен для надёжного оконцевания алюминиевых и медных кабельных жил сечением 10–25 мм2 в распределительных устройствах до 10 кВ. Этот болтовой наконечник с срывной головкой обеспечивает стабильный электрический контакт и легко монтируется с помощью стандартного инструмента - он часто применяется в паре с термоусаживаемыми муфтами и рекомендован для аварийных служб.

Назначение и область применения

Наконечник болтовой 1НБ-10/25 КВТ используется для оконцевания кабельных жил любых типов: однопроволочных и многопроволочных, круглых и секторных, из меди или алюминия. Подходит для установки в силовых соединениях высоковольтных систем до 10 кВ. Часто применяется при монтаже термоусаживаемых муфт, в распределительных пунктах, трансформаторных подстанциях, на кабельных линиях и в местах присоединения к оборудованию - например, к шинам, зажимам или коммутационным аппаратам.

Технические характеристики

• Номинальное сечение кабеля: 10–25 мм2 (для меди и алюминия)
• Номинальное напряжение: 10 кВ
• Материал: алюминиевый сплав (корпус и болты)
• Диаметр внутреннего отверстия: 8 мм
• Наружный диаметр: 13 мм
• Форма жилы: многопроволочная круглая / секторная
• Количество болтов: один
• Способ крепления: завинчивание болта со срывной головкой
• Покрытие: без защитного слоя (серый цвет)
• Работает в полностью защищённых соединениях

Совместимость и монтаж

Наконечник болтовой 1НБ-10/25 КВТ устанавливается на жилу путём вставки и последующего затягивания одного болта с срывной головкой. Для монтажа требуется инструмент НМБ-6 (КВТ) - специализированный ключ, который обеспечивает точный момент затяжки. После достижения нужного усилия головка болта срывается, фиксируя контакт без перегрузки. Отличительная особенность - эксцентричное отверстие под жилу и смещенная лопатка, которые позволяют равномерно распределить нагрузку и исключить перекос при монтаже. Маркировка сечения и логотип КВТ выдавлены на лопатке - проверьте её перед установкой.

Особенности конструкции

Конструкция наконечника 1НБ-10/25 КВТ продумана для максимальной надёжности:

• Рифлёная внутренняя поверхность цилиндра повышает сцепление с жилой и снижает риск проскальзывания.
• Болт имеет несколько срезных «шеек» - срыв происходит точно в заданном месте, не выходя за пределы поверхности наконечника.
• Лопатка смещена относительно цилиндрической части и находится на ступень ниже - это позволяет удобно располагать наконечник рядом с другими элементами без помех.
• Мультиразмерный дизайн охватывает весь диапазон 10–25 мм2, заменяя сразу несколько моделей.

Преимущества

• Универсальность: один наконечник работает с алюминием и медью, моножилой и многопроволочной жилой.
• Автоматическая контрольная затяжка: срывная головка гарантирует оптимальный момент без необходимости измерения крутящего момента.
• Высокая механическая прочность: рифлёная поверхность и сплав обеспечивают долговечность контакта даже при вибрациях.
• Идеальная совместимость с термоусаживаемыми муфтами КВТ - можно собирать полноценные комплекты для ремонта и монтажа.
• Не требует дополнительного покрытия - подходит для герметичных соединений внутри оболочки.

Ограничения применения

• Не предназначено для открытого монтажа в условиях повышенной коррозии - отсутствие покрытия делает его чувствительным к влаге и химическим средам.
• Подходит только для кабелей сечением 10–25 мм2; использование вне этого диапазона недопустимо - возможен перегрев или потеря контакта.
• Требуется применение только рекомендованного инструмента НМБ-6 (КВТ); другие ключи могут не обеспечить правильный срыв головки.
• Не следует использовать в цепях переменного тока выше 10 кВ - превышение напряжения нарушает изоляционную безопасность.

Примеры использования

• Оконцевание алюминиевой жилы кабеля АС 240/39 перед подключением к шине в КРУ 10 кВ.
• Присоединение медной жилы к заземляющему проводнику в распределительном щите.
• Завершение кабеля перед установкой термоусаживаемой муfty КВТ в аварийной ситуации на воздушной линии.
• Монтаж в ремонтных бригадах энергообъектов - быстрая замена повреждённого соединения без сварки.

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - особенно важно для алюминия, чтобы избежать высокого переходного сопротивления.
• Выбирайте наконечник по фактическому сечению жилы, а не по маркировке кабеля - секторные жилы имеют меньшую площадь, чем круглые того же номинала.
• Проверяйте маркировку на лопатке: там указан диапазон 10...25 мм2 и логотип КВТ - это подтверждает оригинальность изделия.
• Не используйте этот наконечник в качестве ответвителя - он предназначен только для оконцевания одной жилы.
• Храните в сухом помещении - отсутствие покрытия делает изделие восприимчивым к коррозии при длительном воздействии влаги.
