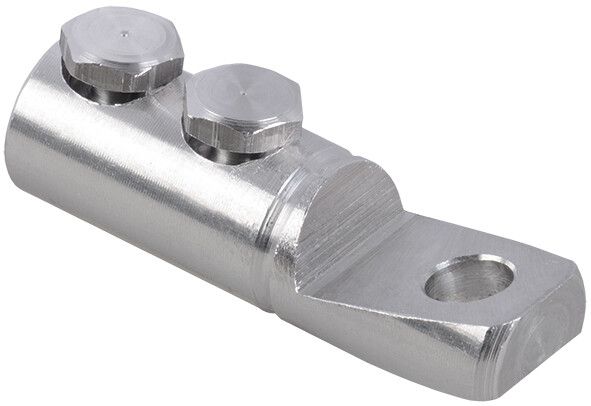

Наконечник болтовой НК 16-25 35кВ | UNK-25-16-25-35KV-S IEK

Наконечник болтовой НК 16-25 35 кВ от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 16–25 мм2 с клеммами, шинами или зажимами через болтовую затяжку. Этот наконечник применяется в распределительных устройствах до 35 кВ, особенно там, где важна механическая прочность и долговечность соединения.

Назначение и область применения

Наконечник болтовой НК 16-25 35 кВ используется для оконцевания многопроволочных жил проводов перед присоединением к оборудованию. Подходит для работы с алюминиевыми и медными проводниками в силовых цепях высокого напряжения - например, на подстанциях, в КРУ, ячейках КСО, трансформаторных пунктах и других объектах энергосистемы до 35 кВ.

Технические характеристики

• Напряжение: 35 000 В (35 кВ)
• Поперечное сечение жилы: 16–25 мм2
• Диаметр отверстия под болт: 8 мм
• Количество болтовых отверстий: 2
• Тип жилы: многопроволочная круглая / секторная
• Материал: дюралюминиевые сплавы В95 и Д16Т1
• Покрытие: без защитного слоя (сырой металл)
• Цвет: серый
• Климатическое исполнение: УХЛ3 (ГОСТ 15150-69)
• Срок службы: 30 лет

Совместимость и монтаж

Наконечник болтовой НК 16-25 35 кВ монтируется на зачищенную жилу с помощью двух болтов. Для правильного соединения:

• Зачистите изоляцию жилы на длину, соответствующую глубине гильзы наконечника - не менее 25 мм;
• Не используйте инструменты, повреждающие проводник (например, плоскогубцы с острыми кромками);
• Затягивайте болты равномерно, соблюдая момент затяжки, указанный в документации оборудования;
• Проверьте плотность контакта после установки - между наконечником и жилой не должно быть люфта.

Подходит для клемм с двумя отверстиями диаметром 8 мм. Не совместим с однопроволочными жилами или жилами меньшего сечения - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Наконечник болтовой НК 16-25 35 кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3 - устойчив к температурным колебаниям, повышенной влажности и воздействию агрессивной среды. Применяется в закрытых помещениях с контролируемым микроклиматом. Отсутствие защитного покрытия требует контроля коррозии - рекомендуется применять в условиях сухих помещений или с дополнительной герметизацией соединения.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам - выдерживает значительные нагрузки при эксплуатации;
• Срок службы 30 лет обеспечивает длительную надёжность без замены;
• Наличие срывной головки позволяет исключить случайный демонтаж - болт можно затянуть только один раз;
• Стандартный диаметр отверстий (8 мм) и два болта обеспечивают устойчивое соединение даже при вибрациях;
• Совместимость с алюминием и медью - универсальность для различных типов проводов.

Ограничения применения

• Не допускается использование в открытых наружных установках без защиты от осадков и коррозии - материал без покрытия подвержен окислению;
• Не подходит для жил сечением меньше 16 мм2 или больше 25 мм2 - риск перегрева и потери контакта;
• Не рекомендован для частых демонтажей - срывная головка делает наконечник одноразовым;
• Требуется точное соответствие диаметра болтов 8 мм - использование другого размера нарушает контакт и безопасность.

Примеры использования

• Присоединение фазных проводов к шинам в КРУ 35 кВ;
• Оконцевание алюминиевой жилы кабеля перед подключением к выводу трансформатора;
• Соединение медного провода с заземляющей шиной в распределительном щите подстанции;
• Монтаж в системах питания промышленных станков и конвейеров с высокими токовыми нагрузками.

Практические советы

• Перед установкой проверьте, что жила полностью заполняет внутреннюю полость наконечника - недостаточное заполнение снижает проводимость;
• При работе с алюминиевыми жилами используйте антиоксидантную пасту - она предотвращает образование оксидной плёнки;
• После монтажа проведите термографический контроль - нагрев в месте соединения говорит о плохом контакте;
• Храните наконечники в сухом месте - даже без покрытия они сохранят работоспособность при правильных условиях;
• Артикул unk-25-16-25-35kv-s - единственный в линейке IEK с такими параметрами; не путайте с аналогичными моделями других производителей.
