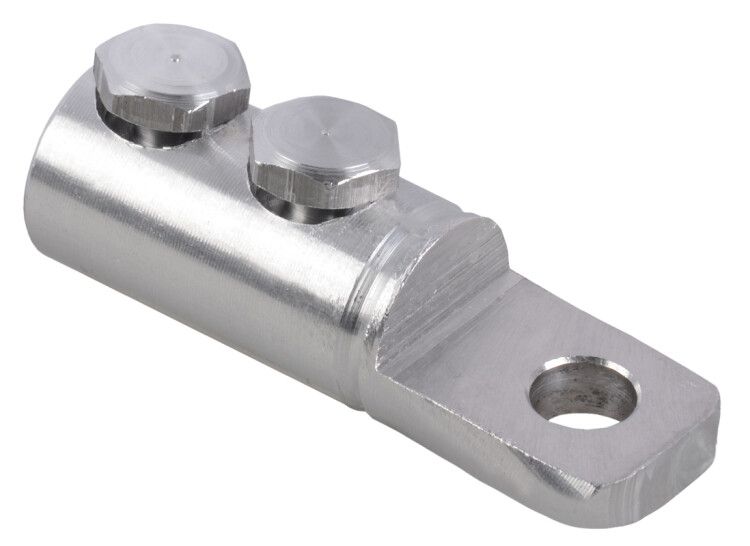

Наконечник болтовой НП 70-120 35кВ М16 IEK (ИЭК) UNP-120-70-120-35KV-S

Наконечник болтовой НП 70-120 35кВ - это надёжный элемент для соединения алюминиевых и медных жил сечением 70–120 мм2 с клеммами и шинами на напряжение до 35 кВ. Произведённый компанией IEK, этот наконечник обеспечивает долговечное и безопасное электрическое соединение в распределительных устройствах высокого напряжения.

Назначение и область применения

Наконечник болтовой НП 70-120 35кВ предназначен для оконцевания многопроволочных жил проводов и кабелей перед присоединением к шинам, зажимам, клеммам оборудования. Применяется в силовых установках, трансформаторных подстанциях, ячейках КРУ, распределительных пунктах и других объектах с рабочим напряжением до 35 кВ. Подходит для алюминиевых и медных жил одинаково.

Технические характеристики

• Поперечное сечение жил: 70–120 мм2 - позволяет работать с широким диапазоном сечений, исключает необходимость замены при изменении кабеля в рамках этого интервала;
• Номинальное напряжение: 35 кВ (35 000 В) - рассчитан на использование в сетях среднего напряжения;
• Диаметр отверстия: 13 мм - соответствует стандартному размеру болтов М12, используемых в промышленном оборудовании;
• Количество болтов: 2 - обеспечивают равномерную нагрузку и устойчивое соединение;
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - сочетают прочность, лёгкость и хорошую электропроводность;
• Форма сечения: многопроволочная круглая / секторная жила - совместим с гибкими и составными жилами;
• Способ монтажа: на винты - требует механического крепления с помощью двух болтов;
• Срок службы: 30 лет - гарантирует длительную работу без необходимости замены;
• Цвет: серый - визуально отличается от цвета меди и алюминия, что упрощает идентификацию;
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты при эксплуатации в агрессивной среде;
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - допускает применение в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью, но без постоянного воздействия осадков и открытых условий.

Совместимость и монтаж

Наконечник болтовой НП 70-120 35кВ монтируется на зачищенную жилу с последующей фиксацией двумя болтами M12. Для правильного монтажа:

• Зачистите жилу на длину, полностью соответствующую глубине гильзы наконечника - не менее 40 мм;
• Не повреждайте провода при зачистке - особенно важно для многопроволочных жил;
• Используйте специальный обжимной инструмент с матрицей, подходящей для сечения 70–120 мм2;
• Затягивайте болты моментом, рекомендованным производителем оборудования - перегрузка может деформировать гильзу;
• После монтажа проверьте контакт - он должен быть плотным, без люфта.

Безопасность и стандарты

Наконечник болтовой НП 70-120 35кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Конструкция обеспечивает механическую устойчивость и термическую стабильность при работе под нагрузкой. Отсутствие изоляционного покрытия требует соблюдения норм безопасности: все соединения должны находиться внутри закрытых корпусов, щитов или камерах КРУ, недоступных для случайного прикосновения.

Преимущества

• Широкий диапазон сечений (70–120 мм2) снижает количество типоразмеров в запасе;
• Высокая прочность материала (дюралюминий) обеспечивает устойчивость к вибрациям и механическим нагрузкам;
• Срок службы 30 лет - экономически выгодно для крупных энергообъектов;
• Наличие срывной головки - предотвращает самопроизвольное ослабление болтов после монтажа, так как головка ломается при достижении заданного момента затяжки;
• Стандартный диаметр отверстия 13 мм - совместим с большинством промышленных клемм и шин.

Ограничения применения

• Не применяется на открытом воздухе без защиты - отсутствие покрытия делает материал восприимчивым к коррозии при контакте с влагой и химически активной средой;
• Не подходит для однопроволочных (монолитных) жил - оптимизирован для многопроволочных;
• Требует обязательного монтажа в закрытых электроустановках - нельзя использовать в качестве внешнего соединения;
• Не рекомендуется для частых демонтажей - срывная головка не позволяет повторно затягивать болты без замены наконечника.

Примеры использования

• Подключение алюминиевой шины к выводу масляного трансформатора 35 кВ;
• Присоединение кабеля 1×120 мм2 к входному рубильнику в КРУ;
• Соединение медного кабеля с заземляющей шиной в распределительном устройстве подстанции;
• Фиксация жилы в коммутационной ячейке с болтовым зажимом.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и наконечника - даже небольшое несоответствие снижает надёжность контакта;
• Если используется алюминиевая жила - нанесите тонкий слой антиоксидантной пасты на зачищенную часть; для медных жил это не обязательно, но допустимо;
• После монтажа проведите тепловизионный контроль - нагрев в месте соединения указывает на плохой контакт;
• Храните наконечники в сухом помещении - даже без покрытия они сохранят работоспособность при температуре от −40C до +40C;
• При замене старого наконечника - всегда используйте новый, поскольку срывная головка не подлежит восстановлению.
