Соединитель болтовой ГСП 70-120 35кВ | UGSP-120-70-120-35KV-S IEK

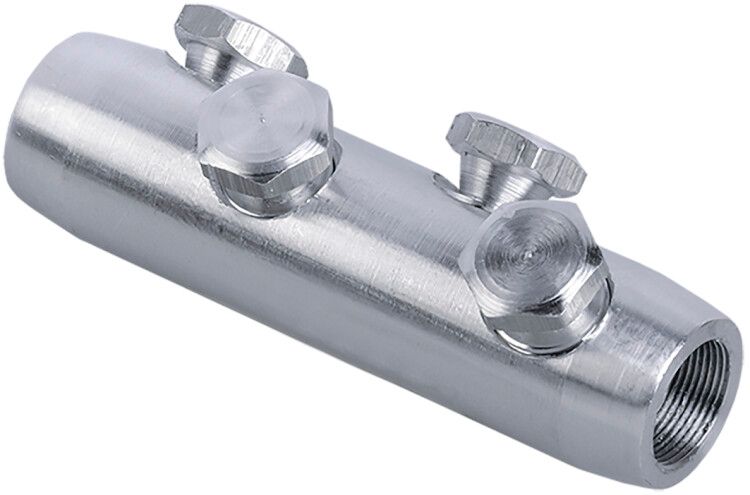

Соединитель болтовой ГСП 70-120 35кВ - надёжный элемент для электрического и механического соединения алюминиевых и медных жил кабелей сечением 70–120 мм2 на напряжение до 35 кВ. Произведён компанией IEK, артикул ugsp-120-70-120-35kv-s, предназначен для постоянного монтажа в распределительных устройствах и кабельных линиях.

Назначение и область применения

Соединитель болтовой ГСП 70-120 35кВ используется для создания прочного и электрически контактирующего соединения между двумя жилами кабеля - алюминиевыми, медными или комбинированными. Применяется в силовых кабельных сетях 35 кВ: на подстанциях, в кабельных переходах, при прокладке трасс, где требуется высокая надёжность и долгий срок службы. Подходит для стационарных установок, не предназначен для мобильных или частых переборок.

Технические характеристики

• Поперечное сечение жил: 70–120 мм2 - позволяет соединять кабели средней и большой мощности;
• Рабочее напряжение: 35 кВ (35 000 В) - рассчитан на использование в сетях высокого напряжения;
• Тип соединения: болтовой - фиксация осуществляется через четыре болта;
• Количество болтов: 4 - обеспечивают равномерное распределение усилия и устойчивость к вибрации;
• Материал корпуса: дюралюминиевые сплавы В95 и Д16Т1 - лёгкий, прочный, с хорошей электропроводностью;
• Срок службы: 30 лет - гарантирует длительную работу без замены при соблюдении условий эксплуатации;
• Защитное покрытие: отсутствует - поверхность металла не окрашена и не защищена антикоррозийным слоем;
• Цвет: серый - соответствует цвету сырья, не влияет на функциональность;
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - допускает эксплуатацию в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности;
• Наличие срывной головки: да - предотвращает случайное ослабление болтов после монтажа, обеспечивает контроль момента затяжки.

Совместимость и монтаж

Соединитель болтовой ГСП 70-120 35кВ совместим с однопроволочными и многопроволочными жилами из меди и алюминия, имеющими сечение 70–120 мм2. Для правильного монтажа необходимо:

• Зачистить жилы на длину, соответствующую глубине гнезда соединителя - не более указанного в документации;
• Удалить оксидную плёнку с алюминиевых жил - использовать специальную пасту или щётку;
• Затянуть все четыре болта равномерно, по диагонали, до срыва головки - это гарантирует нужный момент затяжки без перегрузки;
• Не применять инструменты с несоответствующим размером шестигранника - риск повреждения срывной головки;
• После монтажа проверить герметичность соединения - в условиях повышенной влажности рекомендуется дополнительная изоляция термоусадкой или лентой.

Безопасность и стандарты

Соединитель болтовой ГСП 70-120 35кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Конструкция не содержит токсичных материалов. Отсутствие защитного покрытия требует внимательного подхода к условиям окружающей среды - особенно при использовании вне помещений. Наличие срывной головки снижает риск недостаточной затяжки, что является важным фактором безопасности при работе под высоким напряжением.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевому корпусу и четырём болтам;
• Стабильный контакт даже при температурных колебаниях - материал не деформируется при нагреве;
• Функция срывной головки исключает необходимость контрольного замера крутящего момента - экономит время и снижает вероятность ошибки;
• Долгий срок службы - 30 лет - снижает потребность в обслуживании и замене;
• Поддерживает соединение разнородных металлов (медь/алюминий) без дополнительных переходников.

Ограничения применения

• Не применяется в открытых наружных установках без защиты от осадков и прямого воздействия UV-излучения - отсутствие покрытия делает металл уязвимым к коррозии;
• Не предназначен для кабелей с сечением меньше 70 мм2 или больше 120 мм2 - риск перегрева или плохого контакта;
• Не рекомендован для циклических нагрузок или мест с сильной вибрацией - хотя болты надёжны, постоянные удары могут вызвать микродвижения;
• Требует обязательного соблюдения технологии монтажа - неквалифицированный монтаж может привести к перегреву и выходу из строя.

Примеры использования

• Соединение кабелей 35 кВ на подземных кабельных переходах в городских сетях;
• Присоединение ответвлений от основной трассы в распределительном устройстве 35 кВ;
• Объединение двух участков кабельной линии при ремонте или удлинении;
• Монтаж в кабельных камерах и туннелях с контролируемой влажностью.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения жилы заявленному диапазону - 70–120 мм2. Переходник для меньших сечений не предусмотрен;
• При работе с алюминием используйте противокоррозийную пасту - она продлевает жизнь соединению и снижает переходное сопротивление;
• Не используйте смазки, кроме специально предназначенных для электросоединений - обычные масла могут вытекать и снижать изоляцию;
• После монтажа проведите тепловизионный контроль - горячие точки указывают на плохой контакт;
• Храните соединитель в сухом месте - даже без покрытия он не должен подвергаться длительному воздействию влаги перед установкой.
