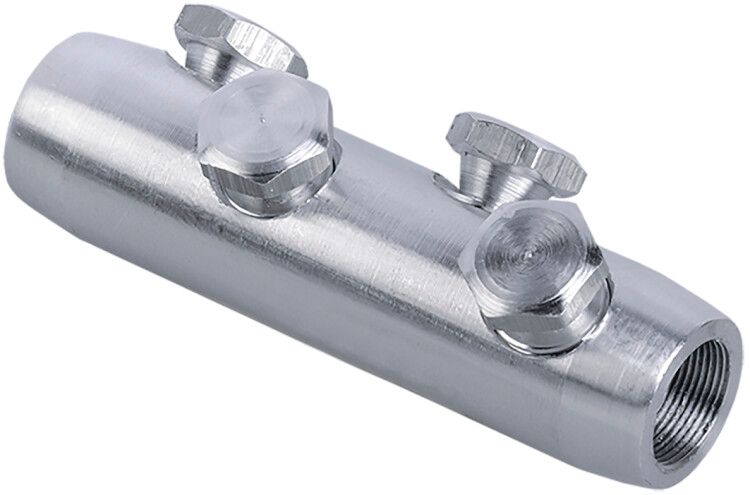

Соединитель болтовой ГСП 35-50 35кВ | UGSP-50-25-50-35KV-S IEK

Соединитель болтовой ГСП 35-50 35кВ от IEK предназначен для надёжного электрического и механического соединения алюминиевых и медных жил кабелей сечением 35–50 мм2 на напряжение до 35 кВ. Этот тип соединителя применяют в распределительных устройствах, трансформаторных подстанциях и других объектах высоковольтной сети.

Назначение и область применения

Соединитель болтовой ГСП 35-50 35кВ используется для создания постоянного контакта между двумя жилами кабеля - алюминиевой, медной или комбинированной парой. Он обеспечивает одновременно электрическую проводимость и прочную фиксацию, предотвращая ослабление соединения под нагрузкой. Применяется в силовых цепях среднего класса напряжения: внутри КРУ, на опорах ЛЭП, в камерах кабельных переходов, узлах присоединения оборудования.

Технические характеристики

• Номинальное поперечное сечение: 35–50 мм2 - подходит для кабелей указанного сечения, не рекомендовано использование с меньшими или большими жилами;
• Номинальное напряжение: 35 000 В (35 кВ) - рассчитан на работу в сетях до этого уровня, не предназначен для сверхвысоких напряжений выше 35 кВ;
• Тип изделия: соединитель болтовой - требует установки с помощью гаек и болтов, не является термостяжным или прессовым;
• Количество болтов: 4 - обеспечивают равномерный контакт и снижают риск перегрева за счёт распределённого усилия;
• Количество винтов: 4 - совпадает с количеством болтов, используются для зажима жил; винты имеют срывную головку для контроля момента затяжки;
• Наличие срывной головки: да - позволяет точно контролировать момент затяжки: после достижения нужного усилия головка срезается, исключая переобжатие;
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - легкий, прочный материал с хорошей проводимостью, устойчив к деформациям под давлением;
• Заполнение: без специального покрытия - поверхность металлическая, не имеет антикоррозийного слоя, поэтому требуется защита внешней средой или герметизация;
• Цвет: серый - соответствует цветовой норме для алюминиевых компонентов в HV-сетях;
• Срок службы: 30 лет - гарантируемый срок работы при соблюдении условий монтажа и эксплуатации согласно ГОСТ 15150-69.

Совместимость и монтаж

Соединитель болтовой ГСП 35-50 35кВ совместим с жилами кабелей сечением 35–50 мм2, выполненными из меди, алюминия или их сочетания. Для правильного монтажа:

• Жилы должны быть зачищены на длину, достаточную для полного входа в каналы соединителя - обычно около 30–40 мм;
• Не допускается смешивание жил разного материала без использования переходных пластин - в данном случае соединитель уже адаптирован для обоих материалов;
• Затяжка выполняется с использованием динамометрического ключа до срыва головок болтов - дальнейшая затяжка запрещена;
• После сборки необходимо проверить плотность контакта и отсутствие люфта;
• Посадочный диаметр внутренних каналов соответствует стандартному сечению 35–50 мм2 - не используйте с жилами другого размера даже при “приблизительном” совпадении.

Безопасность и стандарты

• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - работает при температуре от −60C до +40C, в условиях повышенной влажности и агрессивной атмосферы;
• Отсутствие защитного покрытия - изделие не окрашено, не имеет анодирования или лакового слоя, что делает его чувствительным к коррозии при открытой эксплуатации вне корпуса;
• Произведён в соответствии с требованиями к соединителям для кабельных систем напряжением до 35 кВ, однако не проходит обязательную сертификацию по ГОСТ Р 58635-2019, так как относится к старому формату ГСП - следует использовать в рамках действующего проекта, где он предусмотрен.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам - выдерживает значительные нагрузки и вибрации;
• Чёткий контроль момента затяжки через срывные головки - минимизирует риск недожима или пережима жил;
• Стандартная четырёхболтовая система - обеспечивает равномерное распределение тока и тепла, снижает вероятность нагрева в одной точке;
• Долгий срок службы - 30 лет при правильной установке, что сравнимо с жизненным циклом самой кабельной системы;
• Поддержка двух видов жил - удобство при ремонте и модернизации старых сетей с чередованием медных и алюминиевых участков.

Ограничения применения

• Не для переменного тока частотой более 50/60 Гц - ограничен применением в стандартных энергосистемах;
• Не предназначен для наружной установки без защиты - отсутствие покрытия повышает риск коррозии при воздействии осадков, химических веществ или солёного воздуха;
• Не заменяет ответвительные муфты или кроссовые соединения - только прямое соединение двух жил одного кабеля;
• Не рекомендуется многократная демонтаж-монтаж - срывные головки нельзя восстановить, повторное использование невозможно;
• Не подходит для автоматизации или удалённого мониторинга - полностью пассивный элемент без датчиков или интерфейсов.

Примеры использования

• Соединение жил кабеля ААШв 3×(35+50) мм2 на подземной кабельной линии 10–35 кВ;
• Присоединение выводов трансформатора к шинам распределительного устройства;
• Обходной участок в кабельной трассе при необходимости изменения маршрута;
• Ремонт повреждённого участка кабеля с сохранением целостности изоляционной оболочки.

Практические советы

• Перед монтажом обязательно протестируйте соединитель на соответствие сечению жил - попробуйте вставить жилу без усилия, она должна свободно войти, но не болтаться;
• Используйте только подходящие по размеру гайки и ключи - не берите универсальные, они могут повредить срывные головки;
• После монтажа закройте соединитель герметичной крышкой или поместите в бокс - даже при наличии IP-защиты самого соединителя, окружающая среда влияет на долговечность;
• При работе в сыром климате (например, на побережье) дополнительно нанесите противокоррозийную смазку типа МС-100 на контакты перед сборкой - хотя покрытия нет, смазка продлит жизнь;
• Фиксируйте соединитель болтовой ГСП 35-50 35кВ в местах, доступных для периодической проверки - особенно важно первые два года после монтажа.
