Соединитель болтовой луженый СБЛ 35-150/4 35кВ | UCB11-035-150-04-35 IEK

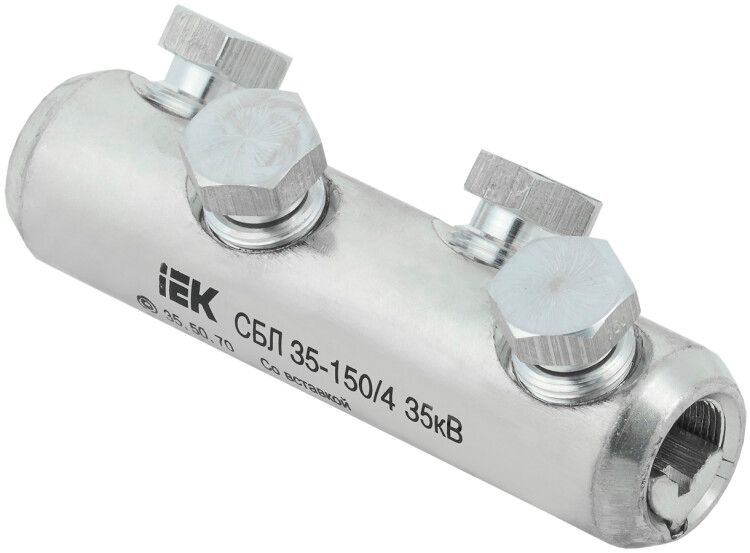

Соединитель болтовой луженый СБЛ 35-150/4 35кВ от IEK предназначен для надёжного электрического соединения кабельных жил сечением 35–150 мм2 в сетях до 35 кВ. Благодаря лужёному покрытию и срывным головкам болтов он обеспечивает долговечную работу даже в сложных условиях, а его универсальная конструкция подходит как для алюминиевых, так и для медных проводников.

Назначение и область применения

Соединитель болтовой луженый СБЛ 35-150/4 35кВ используется для создания разборных соединений между кабелями в распределительных устройствах, на опорах ЛЭП, в трансформаторных подстанциях и других местах, где требуется высокая механическая прочность и устойчивость к окислению. Подходит для соединения любых типов жил: алюминиевых и медных, однопроволочных и многопроволочных, круглых и секторных. Применяется в энергетике, промышленности, ЖКХ и на объектах транспорта.

Технические характеристики

• Номинальное поперечное сечение: 35–150 мм2 - позволяет использовать для кабелей средней и большой мощности
• Материал корпуса: сплав алюминиевый - легкий, коррозионностойкий, совместим с алюминиевыми жилами
• Защитное покрытие: лужёный - предотвращает окисление контактов, снижает переходное сопротивление
• Способ монтажа: на винты - фиксация осуществляется с помощью четырёх болтов
• Количество болтов: 4 - обеспечивают равномерное давление на контактную поверхность
• Со срывной головкой: да - гарантирует точный момент затяжки, предотвращает перегрузку и недотяг
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию без обслуживания
• Рабочее напряжение: до 35 кВ - соответствует требованиям для среднего напряжения

Совместимость и монтаж

Соединитель болтовой луженый СБЛ 35-150/4 35кВ совместим с кабелями, имеющими жилы из меди или алюминия, независимо от формы сечения. Для монтажа необходимо:

• Зачистить жилы кабеля на длину, соответствующую глубине гильзы
• Вставить жилы в обе половины соединителя - они должны плотно заполнить внутренний канал
• Соединить половинки и закрутить четыре болта до момента срыва головок - это сигнал достижения нужного усилия
• Не требует специального инструмента - достаточно обычного ключа подходящего размера

Перед установкой проверьте соответствие сечения жилы заявленному диапазону 35–150 мм2. Неправильно подобранная жила снижает надёжность соединения.

Безопасность и стандарты

Соединитель болтовой луженый СБЛ 35-150/4 35кВ соответствует требованиям ГОСТ Р 52789-2007 и другим нормативам для оборудования среднего напряжения. Лужёное покрытие повышает безопасность за счёт снижения риска нагрева в месте контакта. Конструкция исключает самопроизвольное ослабление соединения при вибрациях и температурных циклах.

Преимущества

• Гальваническое лужёное покрытие - минимизирует окисление, особенно важно при работе с алюминием
• Срывные головки болтов - автоматически контролируют момент затяжки, исключают человеческий фактор
• Высокая механическая прочность - выдерживает нагрузки при эксплуатации в открытых воздушных линиях
• Универсальность - один тип соединителя работает с медью и алюминием, что упрощает запасы на объекте
• Долгий срок службы - 30 лет без необходимости замены или обслуживания

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя лужёное покрытие защищает от влаги, герметичность не обеспечивается
• Не рекомендуется применять в условиях частых ударных нагрузок или сильных вибраций без дополнительной фиксации
• Не подходит для соединений сечением менее 35 мм2 - возможен люфт и плохой контакт
• Не является изоляционным элементом - после сборки требуется дополнительная изоляция (термоусадочные трубки, колпаки и т.д.)

Примеры использования

• Соединение ответвлений от ВЛ-10(35) кВ к трансформаторам
• Объединение двух участков кабельной линии в распределительном пункте
• Подключение кабеля к шинам КРУ или КРУН
• Ремонтные работы на старых линиях с алюминиевой жилой
• Стационарные соединения на промышленных предприятиях с высокой нагрузкой

Практические советы

• При использовании с медными жилами - обязательно используйте смазку на основе графита или антиоксидантную пасту, чтобы избежать электрохимической коррозии
• Проверяйте, чтобы жилы полностью вошли в гильзу - не допускайте зазора между торцом жилы и дном канала
• После монтажа осмотрите место соединения: все болты должны иметь сорванную головку, а корпус - не иметь трещин или деформаций
• Для удобства хранения и транспортировки сохраняйте оригинальную упаковку - она защищает лужёную поверхность от царапин
• Соединитель СБЛ 35-150/4 35кВ от IEK - это решение для профессионалов, которым важна надёжность, а не экономия на комплектующих
