Соединитель болтовой ГД 150-240 35кВ | UGD-240-150-240-35KV-S IEK

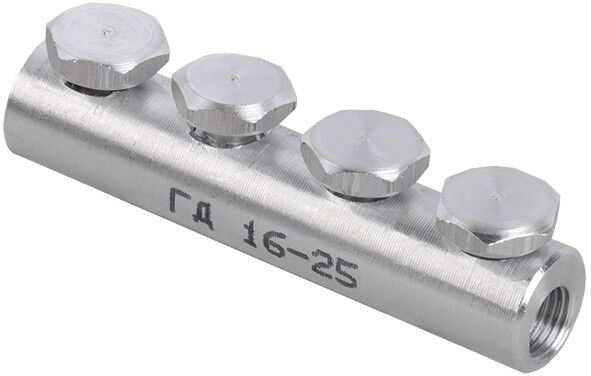

Соединитель болтовой ГД 150-240 35 кВ от IEK предназначен для надёжного электрического и механического соединения алюминиевых жил кабелей сечением 150–240 мм2 на напряжение до 35 кВ. Этот тип соединителя применяют там, где требуется прочная фиксация и устойчивый контакт без сварки - например, при монтаже распределительных устройств, ответвлений или переходов между участками кабельной линии.

Назначение и область применения

Соединитель болтовой ГД 150-240 35 кВ используется исключительно для соединения алюминиевых токоведущих жил. Он обеспечивает одновременно электрический контакт и механическую фиксацию за счёт затяжки четырёх болтов. Применяется в силовых сетях 35 кВ: внутри КРУ, на опорах ЛЭП, в камерах кабельных трасс, при присоединении кабеля к оборудованию или при ремонте повреждённых участков.

Технические характеристики

• Номинальное поперечное сечение жил: 150–240 мм2 - подходит для средних и крупных кабелей, используемых в высоковольтных системах;
• Номинальное напряжение: 35 кВ (35 000 В) - рассчитан на работу в сетях класса 35 кВ;
• Количество болтов: 4 - обеспечивают равномерную нагрузку и плотный контакт;
• Материал корпуса: дюралюминий (сплавы В95 и Д16Т1) - легкоплавкий, прочный металл с хорошей проводимостью;
• Способ монтажа: на винты - требует доступа с обоих сторон для затяжки;
• Наличие срывной головки: да - предотвращает перегрузку при затяжке, автоматически прекращает усилие при достижении нормы;
• Защитное покрытие: отсутствует - поверхность металла не окрашена и не гальванизирована;
• Цвет: серый - естественный цвет дюралюминия;
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - работает при температуре от −60C до +40C, допускает повышенную влажность и запыление, но не предназначен для постоянного воздействия воды или агрессивных химических сред.

Совместимость и монтаж

Соединитель болтовой ГД 150-240 35 кВ совместим только с алюминиевыми жилами. Для медных проводов он не подходит - возможна электрохимическая коррозия. Монтаж выполняется следующим образом:

• Зачищают изоляцию с двух сторон кабеля на длину, соответствующую глубине канала соединителя;
• Жилы вставляют в противоположные каналы до упора;
• Затягивают четыре болта равномерно, по диагонали, до момента срыва головки - это сигнал достижения нужного крутящего момента;
• Не рекомендуется использовать ключи большего размера после срыва - риск деформации внутренней части.

Обязательно проверьте соответствие внешнего диаметра жилы и внутреннего профиля соединителя - несоответствие снижает контактное давление и увеличивает нагрев.

Безопасность и стандарты

Соединитель болтовой ГД 150-240 35 кВ изготовлен в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение УХЛ3) и технологическими условиями на продукцию IEK. Наличие срывной головки гарантирует контроль моментов затяжки, что снижает риск перегрева и возгорания. Однако изделие не имеет специальной защиты от бросков напряжения - необходимо применять в составе системы с правильным заземлением и защитными устройствами.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевой основе - выдерживает вибрации и нагрузки при эксплуатации;
• Автоматический контроль момента затяжки через срывную головку - исключает человеческую ошибку;
• Стандартная форма и размеры - легко заменить аналогичным элементом при обслуживании;
• Подтверждённая долговечность в условиях УХЛ3 - стабильно работает в суровых климатах России и стран СНГ.

Ограничения применения

• Не медные жилы - вызывает гальванопара и быстрое разрушение контакта;
• Не предназначен для работы во влажной среде с постоянным попаданием воды - отсутствие герметизации и покрытия делает его чувствительным к коррозии;
• Не следует использовать вне диапазона 150–240 мм2 - меньшие сечения не будут плотно фиксироваться, большие - не войдут;
• Не рекомендован для мобильных или частично перемещаемых установок - жесткая конструкция не компенсирует колебания.

Примеры использования

• Соединение алюминиевых кабелей 3×185 мм2 в распределительном пункте 35 кВ;
• Переход от воздушной линии к кабельному вводу в подстанции;
• Ремонт поврежденного участка кабеля на опоре ЛЭП;
• Присоединение шины к выводу масляного выключателя или трансформатора.

Практические советы

• Перед монтажом обязательно зачистите жилы щёткой по алюминию - удалите оксидную плёнку, которая препятствует контакту;
• Не смазывайте контакты grease или другими веществами - они нарушают металл-металлический контакт и могут вызвать перегрев;
• Проверяйте состояние болтов перед каждым сервисным осмотром - даже маленький люфт может стать причиной нагрева;
• Если соединитель установлен в местах с высокой влажностью - дополнительно изолируйте место соединения термоусадочными трубками или эпоксидными герметиками;
• Артикул ugd-240-150-240-35kv-s - сохраняйте его при заказе запчастей, чтобы получить точно такой же соединитель болтовой ГД 150-240 35 кВ от IEK.
