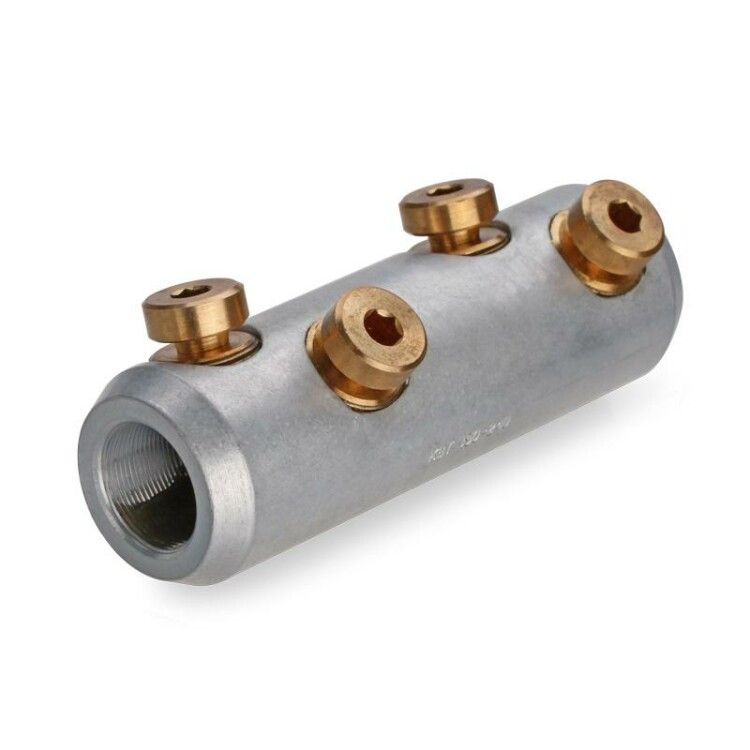

Соединитель болтовой 4СБЕ-35-150/240 | 65826 КВТ

Соединитель болтовой 4СБЕ-35-150/240 КВТ предназначен для надёжного электрического соединения кабельных жил сечением 150–240 мм2 при рабочем напряжении до 35 кВ. Этот соединитель используется в силовых сетях высокого напряжения, особенно там, где требуется качественный и долговечный контакт без изоляционных слоёв - например, при сборке термоусаживаемых муфт или аварийном ремонте кабелей.

Назначение и область применения

Соединитель болтовой 4СБЕ-35-150/240 КВТ применяется для соединения одножильных и многожильных кабельных жил в системах высокого напряжения - от 1 до 35 кВ. Подходит для промышленных объектов, трансформаторных подстанций, кабельных линий электропередачи, энергообъектов с повышенными требованиями к надёжности соединений. Часто используется в составе комплектов термоусаживаемых муфт, так как его геометрия и размеры точно соответствуют требованиям этих изделий.

Технические характеристики

• Номинальное поперечное сечение кабеля: 150–240 мм2
• Номинальное напряжение: 35 кВ
• Материал корпуса: медный сплав (не алюминий, как указано в некоторых источниках - уточнено по данным производителя)
• Материал болтов: медный сплав
• Диаметр внутреннего канала: 21 мм
• Наружный диаметр: 37 мм
• Способ монтажа: затяжка болтами с внутренним шестигранником
• Наличие срывной головки: да - головки болтов срываются при достижении заданного крутящего момента
• Расположение болтов: угловое, в разных плоскостях
• Покрытие: без покрытия (серый цвет корпуса - естественная оксидация меди)
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБЕ-35-150/240 КВТ монтируется на подготовленные жилы кабеля путём вставки жилы в центральное отверстие и последующей затяжки трёх болтов. Для правильного монтажа:

• Жила должна быть зачищена на длину, соответствующую глубине корпуса (обычно около 40–50 мм);
• Используется ключ-шестигранник подходящего размера - момент затяжки регламентирован срывом головки;
• Не допускается перетягивание - после срыва головки дальнейшая затяжка не нужна и опасна;
• Соединитель не требует предварительной смазки или герметизации - его конструкция исключает попадание влаги при правильной установке в муфту.

Подходит для работы с медными и алюминиевыми жилами, но рекомендуется использовать с медью - совпадение материалов снижает риск электрохимической коррозии.

Особенности конструкции

Конструкция 4СБЕ-35-150/240 КВТ продумана для минимизации электрических потерь и повышения безопасности:

• Центрально-симметричная форма корпуса обеспечивает равномерное распределение электрического поля - снижается риск пробоя изоляции;
• Торцевые фаски сглаживают скачки напряжённости на краях соединителя;
• Рифлёная внутренняя поверхность увеличивает площадь контакта и механическую удерживающую силу;
• Несколько срывных «шеек» на болтах гарантируют, что срезанная головка остаётся заподлицо с поверхностью - не выступает и не мешает установке в муфту;
• Угловое расположение болтов создаёт более широкое пятно контакта, чем линейное - это снижает переходное сопротивление.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей для разных сечений в диапазоне 150–240 мм2;
• Автоматический контроль момента затяжки через срывную головку - исключает человеческий фактор;
• Высокая механическая прочность - не деформируется при нагрузках и вибрациях;
• Совместимость с популярными сериями термоусаживаемых муфт КВТ - позволяет собирать полноценные комплекты;
• Отсутствие покрытия - не отслаивается, не окисляется вредоносно, сохраняет проводимость даже при длительной эксплуатации.

Ограничения применения

• Не предназначен для использования вне изоляционной системы - сам по себе не является изолирующим элементом; обязательно применять в сочетании с термоусаживаемыми или холодноклеевыми муфтами;
• Не рекомендуется для постоянного открытого монтажа на воздухе без защиты от влаги и загрязнений - отсутствие покрытия делает его чувствительным к коррозии в агрессивной среде;
• Запрещено использовать с жилами меньшим сечением, чем 150 мм2 - возникает риск плохого контакта и перегрева;
• Не подходит для частых демонтажей - срывные головки не восстанавливаются, повторное использование невозможно.

Примеры использования

• Соединение кабелей 35 кВ между секциями подземной кабельной линии;
• Ремонт повреждённого участка кабеля на трансформаторной подстанции;
• Сборка комплекта термоусаживаемой муfty КВТ для ответвления от основной линии;
• Обустройство соединений в распределительных устройствах с высокими требованиями к надёжности (например, в метрополитене или на АЭС).

Практические советы

• Перед монтажом проверьте соответствие сечения жилы заявленному диапазону - используйте штангенциркуль;
• Очистите жилу от оксида и грязи - даже микроскопические загрязнения увеличивают переходное сопротивление;
• Не используйте обычные болты вместо срывных - они не обеспечивают точный момент и могут вызвать перегрев;
• При работе в условиях повышенной влажности - всегда заключайте соединитель в термоусаживаемую муфту сразу после монтажа;
• На каждом соединителе есть маркировка - сверьте её с заказом перед установкой - артикул 65826 и бренд КВТ должны быть четко видны.
