Соединитель болтовой 4СБЕ- 70/120 | 65803 КВТ

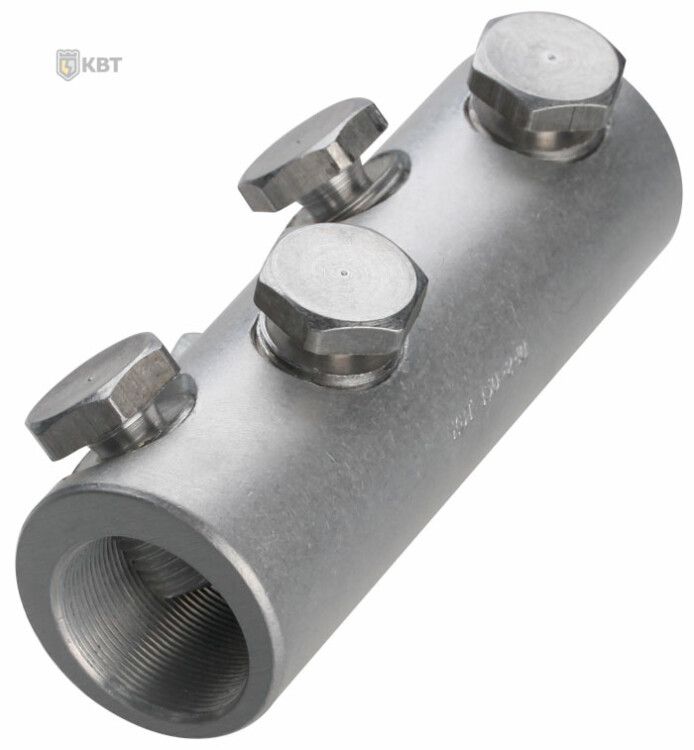

Соединитель болтовой 4СБЕ-70/120 КВТ предназначен для надёжного электрического и механического соединения кабельных жил сечением 70–120 мм2. Этот тип соединителя используется в распределительных сетях до 10 кВ, особенно в составе термоусаживаемых муфт и узлах ремонта кабельных линий. Бренд КВТ и артикул 65803 указаны на корпусе для идентификации.

Назначение и область применения

Соединитель болтовой 4СБЕ-70/120 КВТ применяется для соединения любых типов кабельных жил: алюминиевых и медных, однопроволочных и многопроволочных, круглых и секторных. Подходит для монтажа в силовых кабельных сетях напряжением до 10 кВ. Часто используется при установке термоусаживаемых муфт, в аварийно-ремонтных работах и на объектах энергетической инфраструктуры - трансформаторных подстанциях, кабельных колодцах, распределительных пунктах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рассчитанное сечение кабеля: 70–120 мм2
• Материал корпуса и болтов: алюминиевый сплав
• Диаметр внешний: 27 мм
• Диаметр внутреннего канала: 17 мм
• Количество болтов: 4, расположены угловым образом (по схеме X)
• Тип крепления: болты со срывной головкой
• Покрытие: без покрытия (сырой алюминиевый сплав)
• Цвет: серый
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБЕ-70/120 КВТ монтируется на винты. Для затяжки требуется специализированный инструмент - набор НМБ-6 (КВТ). Болты имеют срывную головку, которая отламывается при достижении точного крутящего момента - это исключает недотяг и перетяг. Глубина входа жилы регулируется внутренней перегородкой, предотвращающей некорректный ввод провода. Рифлёная поверхность внутри корпуса обеспечивает повышенное сцепление с жилой. Угловое расположение четырёх болтов соответствует европейской практике и равномерно распределяет давление на жилу.

Особенности конструкции

Конструкция соединителя 4СБЕ-70/120 КВТ включает:

• Эксцентриковое отверстие - позволяет точно выровнять жилу при введении;
• Четыре срывные шейки на болтах - обеспечивают контроль усилия и аккуратный срыв головки вровень с поверхностью;
• Перегородка внутри корпуса - фиксирует максимальную глубину введения жилы;
• Рифлёная зона контакта - увеличивает площадь соприкосновения и снижает риск проскальзывания;
• Маркировка на корпусе - содержит диапазон сечений и логотип КВТ для быстрой проверки перед монтажом.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей для разных сечений в диапазоне 70–120 мм2;
• Автоматический контроль момента затяжки - срывная головка исключает человеческий фактор;
• Высокая механическая прочность - угловое расположение болтов и рифлёная поверхность повышают устойчивость к вибрациям и нагрузкам;
• Совместимость с термоусаживаемыми муфтами - позволяет использовать в одном комплекте с другими элементами КВТ;
• Отсутствие покрытия - не требует удаления изоляционного слоя перед монтажом, снижает риск окисления в условиях высокой влажности.

Ограничения применения

• Не предназначена для работы выше 10 кВ - применение в сетях 35 кВ и выше запрещено;
• Не рекомендуется для постоянного погружения в воду или влажных средах без дополнительной герметизации (например, в паре с термоусаживаемой трубкой);
• Требуется использование только рекомендованного инструмента НМБ-6 - другие ключи могут не обеспечить правильный момент срыва;
• Не подходит для соединения жил сечением менее 70 мм2 или более 120 мм2 - возможен перегрев или механическое разрушение.

Примеры использования

• Соединение двух участков кабеля ААШв 3×120 в кабельном колодце;
• Замена повреждённого сегмента в трассе 10 кВ с использованием термоусаживаемой муфты;
• Подключение ответвлений от основной линии на трансформаторной подстанции;
• Ремонт кабельной линии после аварии - быстрый монтаж без сварки или прессования.

Практические советы

• Перед монтажом обязательно проверьте маркировку на корпусе - убедитесь, что сечение кабеля попадает в диапазон 70–120 мм2;
• Используйте только набор НМБ-6 (КВТ): другие инструменты могут не сорвать головку или повредить резьбу;
• Жилу необходимо хорошо очистить от оксидной плёнки - даже при отсутствии покрытия контакт будет хуже, если металл грязный;
• При работе с медными жилами - используйте переходник или смазку на основе графита, чтобы избежать гальванической коррозии;
• После монтажа проверьте, что все четыре болта сорваны - если хотя бы одна головка не отломилась, соединение ненадёжно.
