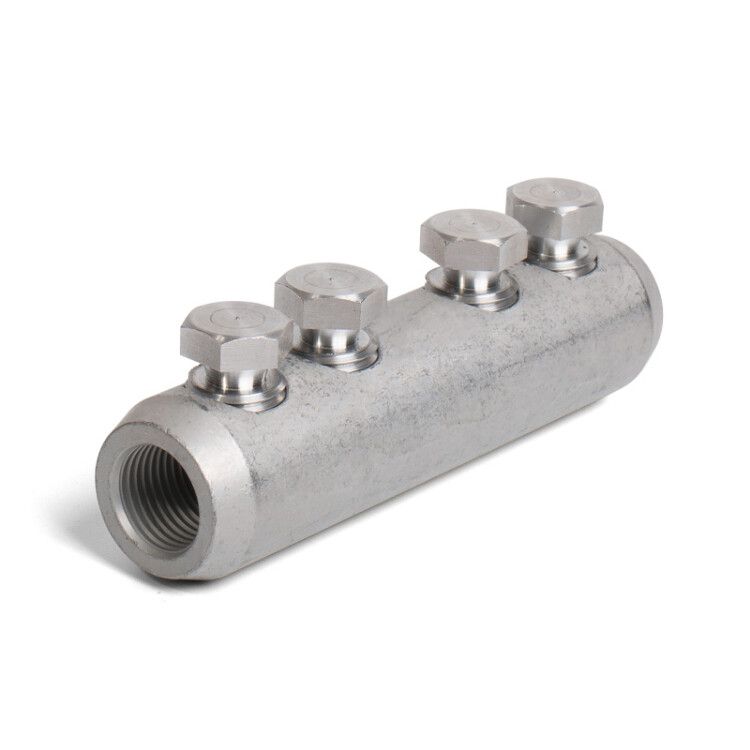

Соединитель болтовой 4СБП-70/120 | 67040 КВТ

Соединитель болтовой 4СБП-70/120 от КВТ - надёжный компонент для электрического соединения кабельных жил сечением 70–120 мм2 на напряжение до 10 кВ. Применяется в силовых сетях с изоляцией из ЭПР и сшитого полиэтилена, особенно в условиях, где требуется высокая механическая устойчивость и стабильность контакта.

Назначение и область применения

Соединитель болтовой 4СБП-70/120 предназначен для создания герметичного и долговечного электрического соединения между одножильными или многожильными кабельными жилами. Подходит для монтажа в распределительных устройствах, кабельных ответвлениях, на участках ремонта и замены повреждённых сегментов кабеля. Часто используется при установке термоусаживаемых муфт и в работе аварийных бригад.

Технические характеристики

• Номинальное поперечное сечение кабеля: 70–120 мм2
• Номинальное напряжение: 10 кВ
• Количество болтов: 4, рядное расположение
• Диаметр внешний: 27 мм
• Диаметр внутренний: 17 мм
• Материал корпуса: алюминиевый сплав
• Покрытие поверхности: без покрытия (серый цвет)
• Наличие срывной головки: да - обеспечивает контроль затяжки
• Стандарт: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБП-70/120 монтируется на кабельную жилу с помощью четырёх болтов с срывной головкой. Для правильной сборки требуется инструмент НМБ-6 (КВТ) - он обеспечивает точное приложение усилия. Головки болтов срываются при достижении заданного крутящего момента, что гарантирует одинаковое качество соединения вне зависимости от квалификации монтажника. Установка требует предварительной подготовки жил: зачистка, удаление оксидной плёнки, соблюдение глубины захода, контролируемой внутренней перегородкой корпуса.

Особенности конструкции

Конструкция 4СБП-70/120 продумана для максимальной надёжности:

• Центрально-симметричное отверстие снижает риск концентрации электрического поля - важный фактор для работы под напряжением 10 кВ.
• Рифлёная внутренняя поверхность увеличивает площадь контакта и механическую удерживающую способность.
• Болты имеют несколько срывных шеек - после срыва головка остаётся заподлицо с корпусом, исключая выступы, которые могли бы повредить изоляцию при последующей сборке.
• Внутренняя перегородка фиксирует глубину ввода жилы - предотвращает недостаточное или чрезмерное погружение провода.

Преимущества

• Мультиразмерность - один соединитель покрывает весь диапазон 70–120 мм2, снижает потребность в запасе различных моделей.
• Автоматический контроль затяжки через срывную головку - минимизирует человеческий фактор, исключает перетягивание и слабый контакт.
• Высокая механическая прочность благодаря алюминиевому сплаву и рифлёной поверхности.
• Подтверждённая совместимость с термоусаживаемыми муфтами - легко интегрируется в готовые решения.

Ограничения применения

• Не предназначается для работы выше 10 кВ - использование на более высоких напряжениях недопустимо.
• Отсутствие защитного покрытия делает изделие чувствительным к агрессивной среде: не рекомендуется применять во влажных, солёных или химически активных зонах без дополнительной защиты (например, термоусаживаемой трубки).
• Требует обязательного использования инструмента НМБ-6 - ручная затяжка гаечными ключами не обеспечит нужного качества.
• Не подходит для соединения медных и алюминиевых жил - предназначен только для алюминиевых или однородных кабелей.

Примеры использования

• Замена повреждённого участка кабеля в подземном коллекторе.
• Ответвление питания от основного трассового кабеля к трансформаторной подстанции.
• Монтаж в ремонтно-аварийных комплектах для энергообъектов.
• Сборка кабельных муфт в городских распределительных пунктах (РП).

Практические советы

• Перед монтажом обязательно зачищайте жилу до металлического блеска и обрабатывайте её антиоксидантной пастой - даже при отсутствии покрытия это продлит срок службы соединения.
• Проверьте соответствие сечения кабеля диапазону 70–120 мм2 - попадание за границы приведёт к плохому контакту или деформации корпуса.
• Используйте только инструмент НМБ-6 (КВТ): другие ключи не обеспечивают нужный момент срыва.
• После монтажа проверьте, что все четыре болта сорваны - если хотя бы одна головка не отломилась, соединение ненадёжно.
• Для открытой прокладки в агрессивной среде всегда заключайте соединитель в термоусаживаемую оболочку - 4СБП-70/120 сам по себе не защищён от влаги и коррозии.
