Соединитель болтовой 4СБ-2-001 (70-120) | zeta11043 ЗЭТАРУС (Завод электротехнической арматуры)

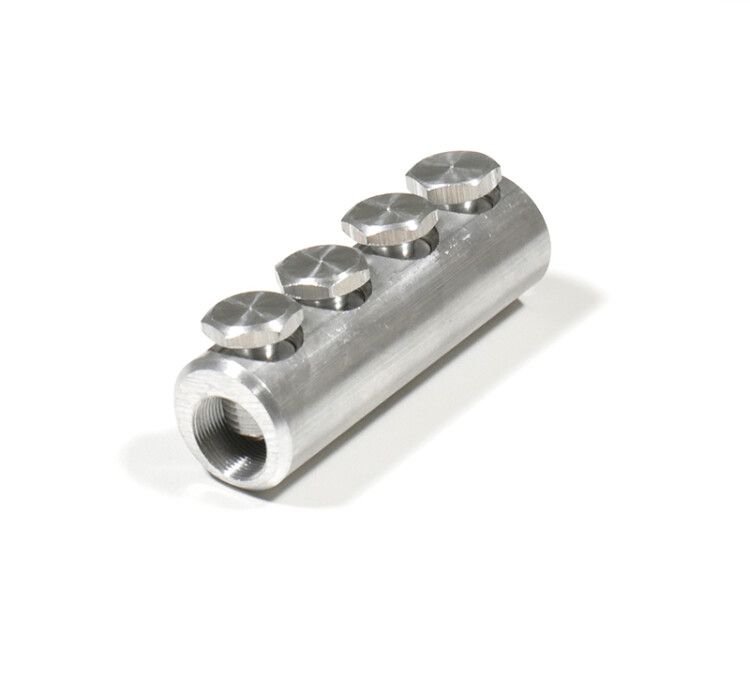

Соединитель болтовой 4СБ-2-001 (70-120) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Болт со срывной головкой гарантирует точное затягивание без перегрузки - это ключевая особенность модели 4СБ-2-001 (70-120), обеспечивающая безопасность и долговечность соединений.

Назначение и область применения

Соединитель болтовой 4СБ-2-001 (70-120) используется для создания ответвления или соединения между двумя кабельными жилами в распределительных устройствах, КРУ, трансформаторных подстанциях и других объектах высоковольтной сети. Подходит для работы с кабелями с бумажной маслопропитанной или полиэтиленовой изоляцией. Применяется в энергетике, ЖКХ, промышленности - там, где требуется прочное и герметичное соединение силовых цепей до 10 кВ.

Технические характеристики

• Номинальное сечение жил: 70–120 мм2 - для меди и алюминия одинаково;
• Проводящий элемент выполнен из алюминия - совместим с алюминиевыми кабелями, допускает соединение с медными жилами;
• Номинальный ток: 1 А - указанная величина соответствует условиям испытаний, реальная нагрузка зависит от температурного режима и качества контакта;
• Количество болтов: 4 - равномерное распределение давления на контактную поверхность;
• Напряжение: до 10 кВ - рассчитан на работу в средневольтных сетях;
• Со срывной головкой: да - предотвращает переутяжку и обеспечивает контроль момента затяжки;
• Защитное покрытие: отсутствует - поверхность не имеет антикоррозийного слоя, требует дополнительной защиты в агрессивной среде;
• Степень защиты: не указана конкретно - не является герметичным устройством, не предназначен для открытых уличных установок без корпуса.

Совместимость и монтаж

Соединитель болтовой 4СБ-2-001 (70-120) монтируется на подготовленные концы кабельных жил после удаления изоляции и очистки от оксидной плёнки. Для алюминиевых жил рекомендуется использовать специальную пасту против окисления. Установка выполняется с помощью гаечного ключа - момент затяжки контролируется срывом головки болта. После срыва головки дальнейшее вращение невозможно, что исключает повреждение металла. Соединитель не требует сварки или прессования. Обязательно соблюдайте посадочные размеры жил: сечение 70–120 мм2 - меньшие или большие жилы не подходят.

Безопасность и стандарты

Изделие соответствует требованиям к соединителям для кабелей до 10 кВ, применяемым в электроустановках согласно ГОСТ Р 50571 и ПУЭ. Наличие срывной головки снижает риск перегрева за счёт исключения перетяга. Однако, поскольку изделие не имеет IP-защиты, его необходимо помещать в закрытую аппаратуру или кабельную муфту при эксплуатации во влажной или запылённой среде.

Преимущества

• Гарантированное усилие затяжки благодаря срывной головке - минимизирует человеческий фактор;
• Один тип соединителя работает с алюминием и медью - упрощает комплектацию;
• Чёткая фиксация четырьмя болтами - равномерное распределение тока и механической нагрузки;
• Высокая термостойкость материала - выдерживает рабочие температуры в пределах нормы для кабелей до 10 кВ.

Ограничения применения

• Не применяется для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможна потеря контакта или деформация;
• Не предназначен для внешней установки - отсутствие герметизации делает его уязвимым к влаге и коррозии;
• Не рекомендован для частых демонтажей - срывная головка одноразовая, повторное использование невозможно;
• Требует обязательной изоляции места соединения - сам по себе не служит изоляционным элементом.

Примеры использования

• Соединение жил кабеля КВВГнг(А)-LS 3×95 в распределительном щите подстанции;
• Ответвление от основного трассового кабеля 3×120 мм2 в системе питания насосной станции;
• Переход от алюминиевой жилы к медному выводу трансформатора в КРУ-10 кВ;
• Объединение двух участков кабеля с бумажной изоляцией в тоннеле при ремонте ЛЭП.

Практические советы

• Перед установкой зачистите жилы до металлического блеска и обработайте антитоксической пастой - особенно важно для алюминия;
• Используйте ключ правильного размера - слишком большой момент может повредить корпус даже при наличии срывной головки;
• После монтажа проверьте плотность соединения легким покачиванием - жила не должна двигаться;
• Обязательно поместите соединитель внутрь кабельной муфты или бокса - даже если он установлен внутри помещения, влага и пыль снижают срок службы;
• Не используйте 4СБ-2-001 (70-120) вместо ответвителей с изоляцией - он лишь проводник, а не законченный узел.
