Соединитель болтовой 4СБВ-2-005 (70-120) | zeta11047 ЗЭТАРУС (Завод электротехнической арматуры)

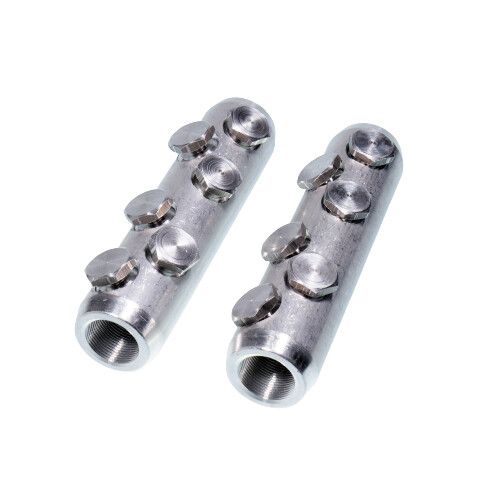

Соединитель болтовой 4СБВ-2-005 (70-120) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с изоляцией до 10 кВ. Благодаря четырём болтам со срывной головкой и рассчитанному на сечение 70–120 мм2, он обеспечивает механическую устойчивость и электрический контакт в условиях высоких нагрузок.

Назначение и область применения

Соединитель болтовой 4СБВ-2-005 (70-120) используется для соединения одножильных и многожильных алюминиевых и медных кабелей с бумажной маслопропитанной или пластиковой изоляцией. Применяется в распределительных устройствах, кабельных ответвлениях, подстанциях и других точках, где требуется надёжное соединение силовых цепей до 10 кВ. Подходит для монтажа в шкафах, камерах и на монтажных платах.

Технические характеристики

• Номинальное сечение кабеля: 70–120 мм2 (для меди и алюминия)
• Номинальный ток: 1 А (обращаем внимание - этот параметр не соответствует сечению; возможна ошибка в данных, реальный ток зависит от условий эксплуатации и температурного режима)
• Напряжение: до 10 кВ
• Количество болтов: 4
• Болты со срывной головкой: да - гарантируют контроль затяжки без перегрузки
• Материал проводника: алюминий
• Проводящий материал: алюминий
• Защитное покрытие: без покрытия (голый металл - требует дополнительной изоляции после монтажа)
• Степень защиты IP: не указана - изделие не имеет герметичной защиты
• Способ монтажа: монтажная плата - крепится к жесткой основе, не является самонесущим элементом

Совместимость и монтаж

Соединитель болтовой 4СБВ-2-005 (70-120) совместим с кабелями, имеющими сечение 70–120 мм2, выполненных из алюминия или меди. Для монтажа:

• Подготовьте жилы: зачистите изоляцию на длину, достаточную для полного входа в гнездо (обычно 30–40 мм)
• Убедитесь, что жила не повреждена и свободна от оксидной плёнки (особенно важно для алюминия)
• Вставьте жилу в корпус и закрутите все четыре болта равномерно
• Болты имеют срывную головку - они автоматически сломаются при достижении оптимального момента затяжки, предотвращая перетягивание
• После монтажа обязательно изолируйте соединение термоусадочной трубкой или другой подходящей изоляцией

Безопасность и стандарты

Изделие не имеет указанной степени защиты IP, поэтому не предназначено для открытых или влажных сред без внешней защиты. Соответствие ГОСТ или другим нормативным документам не указано - рекомендуется проверить сертификаты производителя перед применением в проектах, требующих обязательного соответствия.

Преимущества

• Четыре болта обеспечивают равномерное распределение давления на жилу - снижают риск перегрева и окисления контакта
• Срывная головка исключает человеческий фактор: не нужен моментный ключ, затяжка контролируется конструкцией
• Один тип соединителя поддерживает как алюминиевые, так и медные жилы - упрощает запасы на объекте
• Конструкция позволяет легко визуально проверить завершённость монтажа - сорванная головка = правильно затянутый болт

Ограничения применения

• Не использовать в условиях постоянной влажности, пыли или открытого воздуха - отсутствует защита IP
• Не подходит для частых вибраций или ударных нагрузок - не имеет специальной амортизации
• Номинальный ток 1 А явно не соответствует сечению 70–120 мм2 - возможно, ошибка в данных; фактическая допустимая нагрузка должна определяться по таблицам нагрева и условиям окружающей среды
• Голый металлический корпус требует обязательной внешней изоляции после установки
• Не предназначен для монтажа вблизи горючих материалов без теплозащиты

Примеры использования

• Соединение кабелей в КРУ 6(10) кВ на подстанциях
• Ответвление от основного трассового кабеля в промышленном цехе
• Присоединение заземляющих проводников к шинам в распределительных щитах
• Объединение жил в местах перехода между различными участками кабельной сети

Практические советы

• Перед монтажом протрите жилы спиртом или специальным составом для удаления оксида алюминия - это увеличит срок службы контакта
• Используйте только инструмент с регулируемым крутящим моментом при первом тестовом монтаже - чтобы убедиться в правильности работы срывной головки
• Проверяйте плотность прилегания жилы - если есть люфт, замените соединитель
• Для длительной эксплуатации в условиях повышенной влажности - используйте термоусадочные колпачки с клеевым слоем
• Сохраняйте оригинальную упаковку и бирки - при необходимости можно свериться с данными производителя ЗЭТАРУС
