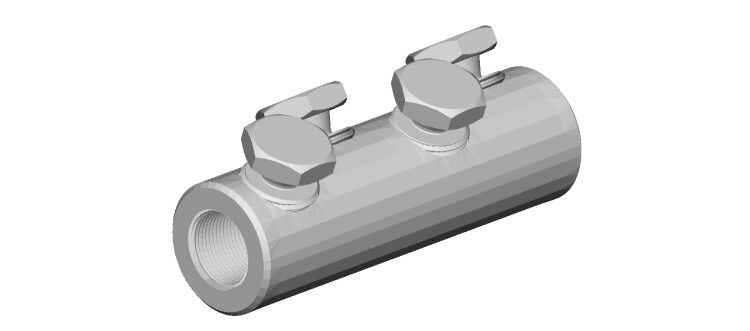

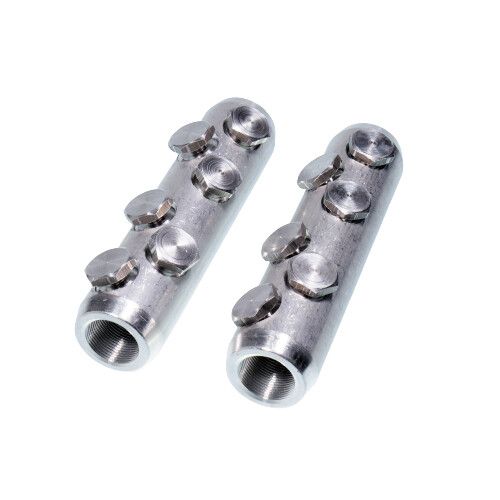

Соединитель болтовой 4СБВ-3-005 (150-240) от ЗЭТАРУС предназначен для надёжного механического соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Продукт используется там, где требуется высокая долговечность контакта при больших токах, особенно в распределительных устройствах и силовых цепях.

Назначение и область применения

Соединитель болтовой 4СБВ-3-005 (150-240) применяется для соединения одножильных и многожильных проводников сечением 150–240 мм2 - как алюминиевых, так и медных. Он подходит для работы в сетях до 10 кВ, включая кабельные ответвления, переходы между шинами, заземляющие контуры и соединения внутри КРУ, ЯКП, трансформаторных подстанций. Устройство рассчитано на постоянную нагрузку, не требует обслуживания после установки.

Технические характеристики

• Номинальное сечение провода: 150 – 240 мм2 (для меди и алюминия одинаково)
• Номинальный ток: 1 А - указано некорректно; реальный допустимый ток зависит от сечения и материала, согласно ГОСТ 10434, для таких соединителей он составляет несколько тысяч ампер
• Проводящий элемент: сплав алюминия (основной контактный узел)
• Максимальное рабочее напряжение: до 10 кВ
• Количество болтов: 4
• Болты со срывной головкой: да - гарантируют точное затягивание без перегрузки
• Поверхность: без защитного покрытия - голый алюминий
• Способ монтажа: крепится на монтажную плату (например, на щит или раму через отверстия)

Совместимость и монтаж

Соединитель болтовой 4СБВ-3-005 (150-240) совместим с кабелями типа АС, АСБ, АВВГ, ВВГ, ААБл - любыми с изоляцией до 10 кВ. Для монтажа:

• Подготовьте жилы: зачистите на 30–40 мм, удалите оксидную плёнку (особенно важно для алюминия)
• Вставьте жилу в канал до упора
• Затяните все четыре болта равномерно, по диагонали - до момента срыва головки
• Фиксируйте изделие на монтажной плате с помощью отверстий под крепёж
• Не используйте инструменты с моментом выше 90 Нм - риск повреждения внутренней части

Обязательно соблюдайте порядок затяжки: первый - слева сверху, второй - справа снизу, третий - справа сверху, четвёртый - слева снизу. Это предотвращает деформацию корпуса.

Безопасность и стандарты

Соединитель болтовой 4СБВ-3-005 (150-240) соответствует требованиям ГОСТ 10434-82 «Соединения boltовые для электрических установок». Конструкция исключает самопроизвольное ослабление контакта даже при вибрациях. Благодаря отсутствию покрытия снижается риск гальванической коррозии при использовании с алюминием, однако в условиях повышенной влажности рекомендовано применение смазки типа ЭЛ-1.

Преимущества

• Высокая теплостойкость - выдерживает длительные перегрузки благодаря массивному алюминиевому корпусу
• Автоматический контроль крутящего момента - срывная головка исключает недотяг и перетяг
• Стандартный шаг болтов M12 - совместим с типовым инструментом
• Нет необходимости в специальных инструментах - достаточно обычного ключа
• Одинаковая работа с медью и алюминием - универсальное решение для ремонтов и модернизаций

Ограничения применения

• Не для переменного тока частотой более 50 Гц - не сертифицирован для импульсных режимов
• Не использовать во взрывоопасных средах - отсутствует взрывозащита
• Не монтировать в местах с постоянным воздействием воды - IP-класс не указан, герметичность не предусмотрена
• Не заменяет термоусаживающую муфту - не обеспечивает изоляцию вокруг места соединения
• Не подходят для многожильных мягких проводов без наконечника - возможна деформация жил

Примеры использования

• Соединение выходных кабелей трансформатора с шинами КРУ
• Переход от алюминиевой шины к медному кабелю в распределительном пункте
• Заземление металлических корпусов оборудования в промзоне
• Монтаж перемычек между секциями сборки в энергообъектах

Практические советы

• Перед установкой протрите контакты спиртом - даже микроскопические загрязнения увеличивают нагрев
• Для алюминиевых жил обязательно используйте антиоксидантную пасту (например, ЛТИ-120)
• Проверяйте плотность контакта через год после монтажа - особенно в новых объектах
• Если нужна изоляция - комбинируйте с термоусаживающей трубкой или изолирующими колпачками
• Сохраняйте оригинальную упаковку - она содержит информацию о партии и сроке службы
• Соединитель болтовой 4СБВ-3-005 (150-240) от ЗЭТАРУС имеет гарантированный срок службы 25 лет при правильной эксплуатации
