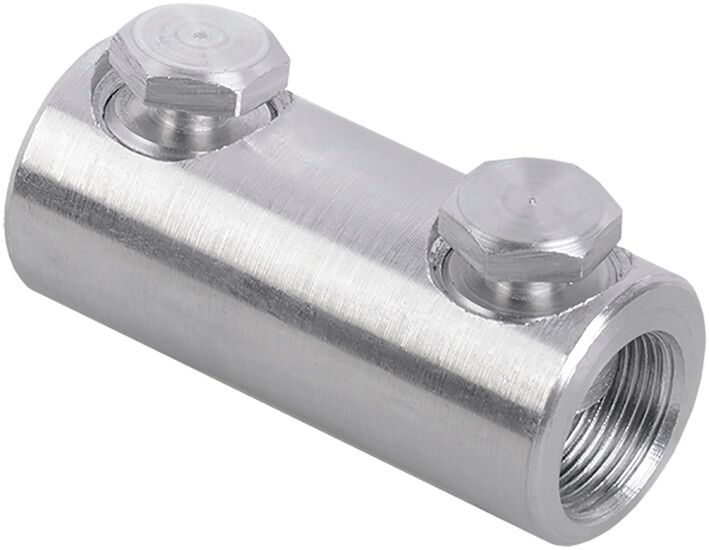

Соединитель болтовой СБ 150-240 1000В 150-240 мм² IEK UCB-3-150-240-1KV-S

Соединитель болтовой СБ 150-240 1 кВ от IEK предназначен для надёжного электрического и механического соединения алюминиевых и медных жил кабелей сечением 150–240 мм2. Этот соединитель СБ 150-240 1 кВ используется там, где требуется прочная и долговечная передача тока, особенно в условиях повышенной нагрузки и внешних воздействий.

Назначение и область применения

Соединитель болтовой СБ 150-240 1 кВ применяется для соединения одножильных и многожильных алюминиевых и медных проводов в распределительных устройствах, на опорах ЛЭП, в силовых щитах и на подстанциях. Подходит для стационарной установки в закрытых помещениях и на улице при соблюдении условий эксплуатации. Часто встречается в системах энергоснабжения промышленных объектов, транспорта, ЖКХ и коммунальной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 1000 В (1 кВ)
• Рабочее сечение жил: 150–240 мм2
• Количество болтов: 4
• Материал корпуса: дюралюминиевые сплавы В95 и Д16Т1
• Цвет: серый
• Защитное покрытие: отсутствует - поверхность не окрашена и не гальванизирована
• Срок службы: 30 лет
• Климатическое исполнение: УХЛ3 (по ГОСТ 15150-69 - работает при температуре от −60C до +40C, при высокой влажности и запылённости)
• Способ монтажа: на винты - фиксация через болтовую группу
• Наличие срывной головки: да - предотвращает перегрузку при затяжке, обеспечивает контроль усилия

Совместимость и монтаж

Соединитель СБ 150-240 1 кВ совместим с жилами кабелей и проводов из меди и алюминия, имеющими площадь поперечного сечения от 150 до 240 мм2. Для правильного монтажа:

• Зачистите жилы на длину, соответствующую глубине контактной камеры (обычно 30–40 мм);
• Убедитесь, что жилы одного материала (медь или алюминий) не смешиваются внутри одного соединителя - для перехода между материалами используйте специальные переходники;
• Затягивайте болты равномерно, по диагонали, до момента срыва головки - это гарантирует нужный момент затяжки без повреждения детали;
• Не допускайте перекоса жил при введении в контактную камеру - это снижает контактное сопротивление и риск нагрева.

Безопасность и стандарты

Соединитель болтовой СБ 150-240 1 кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Применение дюралюминиевых сплавов обеспечивает достаточную механическую прочность и электропроводность. Отсутствие защитного покрытия требует внимательного подхода к условиям эксплуатации - в агрессивных средах рекомендуется применение дополнительной защиты (например, термоусадочных трубок или герметиков).

Преимущества

• Высокая надёжность контакта благодаря четырём точкам зажима и контролируемой затяжке с помощью срывной головки
• Долгий срок службы - 30 лет - за счёт прочного сплава и отсутствия слабых элементов конструкции
• Поддержка работы с двумя типами металла (медь и алюминий) в рамках одной модели
• Стандартная форма и размеры - совместим с большинством существующих клеммных колодок и шин
• Срывная головка исключает переутяжку - снижает риск деформации и выхода из строя

Ограничения применения

• Не предназначен для использования в открытых местах без дополнительной защиты от осадков и химически активной среды - отсутствие покрытия делает его восприимчивым к коррозии
• Не следует использовать для жил меньшего сечения (менее 150 мм2) - возможен люфт и плохой контакт
• Не рассчитан на частые демонтажи - многократная сборка-разборка снижает надёжность контакта
• Не подходит для переменного тока выше 1000 В - максимальное рабочее напряжение строго ограничено
• Требует регулярной проверки состояния болтов в условиях вибраций и перепадов температур

Примеры использования

• Соединение алюминиевой жилы кабеля 185 мм2 с медным выводом трансформатора в КТП
• Объединение двух кабельных ответвлений на воздушной линии 10 кВ (через распределительную коробку)
• Фиксация входного кабеля в главном распределительном щите промышленного цеха
• Переход от медной шины к алюминиевому проводу в системе заземления

Практические советы

• Перед установкой протрите поверхности жил и внутреннюю часть соединителя - удалите оксидную плёнку с алюминия специальной пастой или щёткой
• Используйте динамометрический ключ, если есть возможность - даже с срывной головкой точная затяжка продлевает жизнь соединителю
• После монтажа проверьте температуру соединения через 24 часа под нагрузкой - перегрев указывает на плохой контакт
• Для наружной установки обработайте место соединения герметиком на основе силикона или поместите в бокс с IP54+
• Артикул ucb-3-150-240-1kv-s - единственный в линейке IEK с таким сочетанием сечения, болтов и класса напряжения; не заменяйте аналогами без проверки параметров
