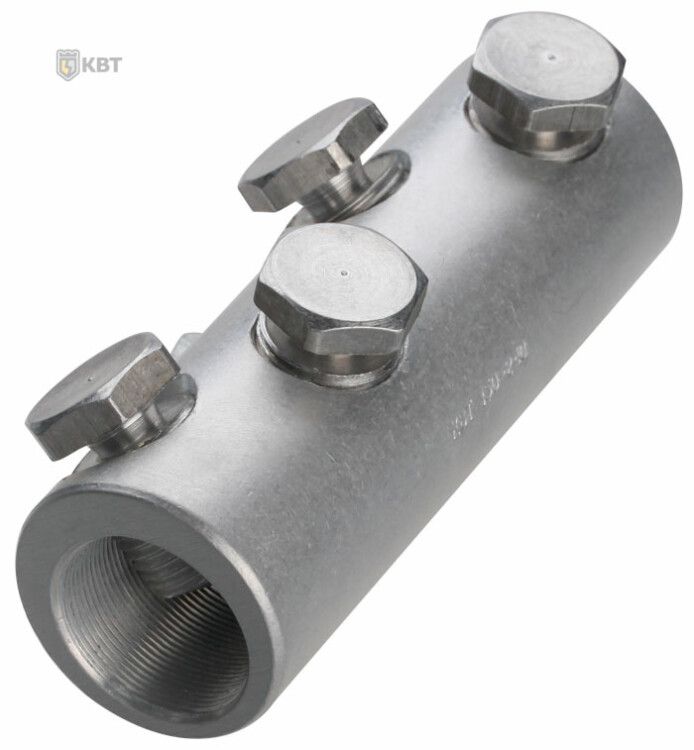

Соединитель болтовой 4СБЕ 150-240 мм², 4 болта, до 10 кВ КВТ 65804

Соединитель болтовой 4СБЕ-150/240 КВТ предназначен для надёжного электрического и механического соединения кабельных жил сечением 150–240 мм2 в распределительных сетях до 10 кВ. Этот тип соединителя часто используется в составе термоусаживаемых муфт и применяется в аварийно-ремонтных работах.

Назначение и область применения

Соединитель болтовой 4СБЕ-150/240 КВТ используется для соединения любых типов кабельных жил: алюминиевых и медных, однопроволочных и многопроволочных, круглых и секторных. Применяется в силовых кабельных линиях напряжением до 10 кВ - в кабельных колодцах, траншее, на опорах, внутри распределительных устройств. Часто встраивается в комплекты термоусаживаемых муфт, обеспечивая герметичное и долговечное соединение.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочий диапазон сечений кабеля: 150–240 мм2
• Количество болтов: 4, угловое (Х-образное) расположение
• Материал корпуса и болтов: алюминиевый сплав
• Наружный диаметр: 37 мм
• Внутренний диаметр: 25 мм
• Тип крепления: болтовое с срывными головками
• Покрытие поверхности: без защитного слоя (серый цвет)
• Стандарт: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБЕ-150/240 КВТ устанавливается на кабельную жилу путём затяжки четырёх болтов с срывной головкой. Для монтажа требуется инструмент НМБ-6 (КВТ) - он обеспечивает точный момент затяжки. Головки болтов срываются при достижении оптимального усилия, предотвращая как недотягу, так и перетягу. Устройство имеет эксцентриковое отверстие и внутреннюю перегородку, которые точно фиксируют глубину ввода жилы. Рифлёная поверхность внутри повышает сцепление с проводником. После монтажа сорванные головки остаются вровень с поверхностью - это исключает риск повреждения изоляционных элементов при последующей сборке.

Особенности конструкции

Конструкция 4СБЕ-150/240 КВТ включает:

• Четыре болта с несколькими срывными шейками - срыв происходит в заданном месте, без образования острых выступов;
• Перегородку внутри корпуса - она контролирует максимальную глубину введения жилы;
• Рифлёную зону контакта - увеличивает площадь соприкосновения и снижает переходное сопротивление;
• Угловое (Х-образное) расположение болтов - равномерно распределяет нагрузку, соответствует Европейским нормам.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей для разных сечений;
• Автоматический контроль момента затяжки через срыв головок - минимизирует человеческий фактор;
• Высокая механическая прочность - благодаря угловому расположению болтов и рифлёной поверхности;
• Совместимость с термоусаживаемыми муфтами - позволяет собирать полноценные комплекты без подбора отдельных элементов;
• Яркая маркировка - на корпусе указан диапазон сечений и логотип КВТ, исключает ошибки при установке.

Ограничения применения

• Не предназначена для работы вне закрытых систем - отсутствие внешнего покрытия требует защиты от атмосферных воздействий (например, вмуфтовки или герметизации);
• Подходит только для кабелей сечением 150–240 мм2 - использование для меньших или больших сечений недопустимо;
• Требуется применение специализированного инструмента НМБ-6; обычные гаечные ключи не обеспечивают нужный момент и могут повредить механизм срыва;
• Не рекомендуется для повторного использования - после срыва головок болт нельзя затянуть заново.

Примеры использования

• Соединение кабелей в кабельных ответвительных коробках 10 кВ;
• Замена повреждённого участка кабельной линии в городской сети;
• Монтаж в комплекте термоусаживаемых муфт типа КВТ-10/150-240;
• Обустройство временных соединений на объектах с высокой проходимостью (энергообъекты, метрополитены).

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля заявленному диапазону - 150–240 мм2. Использование кабеля меньше 150 мм2 может привести к плохому контакту;
• Используйте только инструмент НМБ-6 (КВТ). Он откалиброван под этот тип соединителя и гарантированно срывает головки при правильном моменте;
• После монтажа обязательно проверьте, что все четыре головки сорваны - если хотя бы одна не сорвалась, соединение ненадёжно;
• При использовании в открытых условиях (например, на столбе) всегда помещайте соединитель в термоусаживаемую муфту или другую защитную оболочку - материал не имеет антикоррозийного покрытия;
• При работе с медными жилами - убедитесь, что они не окислены. При необходимости используйте смазку на основе графита для лучшего контакта.
