Соединитель болтовой 4СБЕ- 25/50 | 65802 КВТ

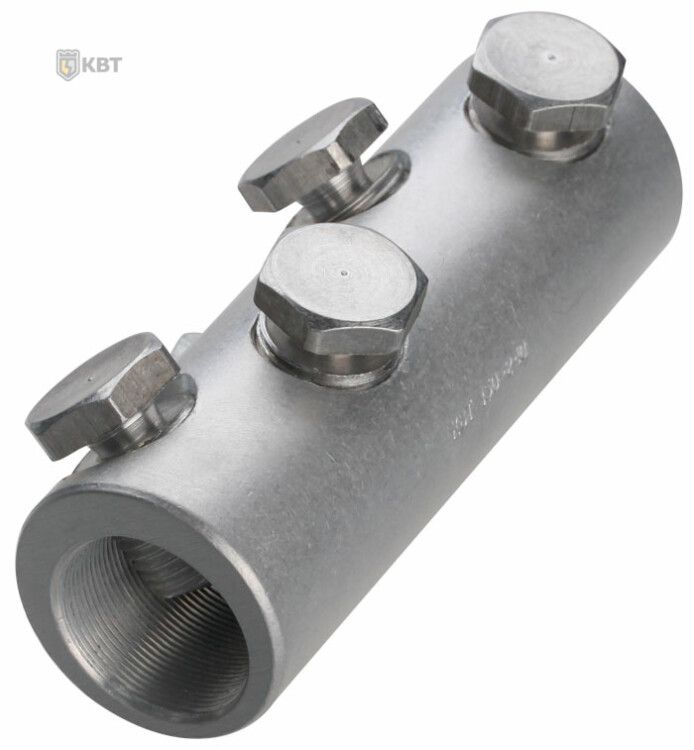

Соединитель болтовой 4СБЕ-25/50 КВТ предназначен для надёжного электрического и механического соединения кабельных жил сечением 25–50 мм2 в распределительных сетях до 10 кВ. Этот тип соединителя часто применяют при монтаже термоусаживаемых муфт и в аварийных работах, обеспечивая устойчивый контакт без необходимости сварки или пайки.

Назначение и область применения

Соединитель болтовой 4СБЕ-25/50 КВТ используется для соединения любых типов кабельных жил: алюминиевых и медных, однопроволочных и многопроволочных, круглых и секторных. Применяется в силовых кабельных линиях напряжением до 10 кВ - в кабельных колодцах, трансформаторных подстанциях, на воздушных вводах, при ремонте повреждённых участков кабеля. Особенно эффективен при комплектации термоусаживаемых муфт, так как его диапазон сечений точно совпадает с диапазонами этих муфт.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 25–50 мм2
• Материал корпуса и болтов: алюминиевый сплав
• Диаметр внешний: 19 мм
• Диаметр внутреннего канала: 11 мм
• Количество болтов: 4
• Расположение болтов: угловое (X-образное)
• Тип крепления: болты со срывной головкой
• Покрытие: без покрытия
• Цвет: серый
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБЕ-25/50 КВТ монтируется на винты - для затяжки используются болты со срывной головкой. Головки срываются при достижении точного крутящего момента, что исключает пере- или недозатяжку. Для работы требуется инструмент НМБ-6 (КВТ). Установка выполняется следующим образом:

• Жила вставляется в эксцентриковое отверстие до упора - внутренняя перегородка контролирует глубину захода.
• Четыре болта равномерно затягиваются через угловое расположение - это обеспечивает равномерное давление на жилу.
• После срыва головок болтов контакт считается оконченным - дальнейшая затяжка невозможна.

Из-за отсутствия покрытия соединитель требует защиты от коррозии - рекомендуется использовать в сухих помещениях или внутри термоусаживаемых муфт.

Особенности конструкции

• Рифлёная внутренняя поверхность - увеличивает площадь контакта и механическую прочность соединения.
• Эксцентриковое отверстие - позволяет плотно зажать жилу даже при небольшом допуске по диаметру.
• Срывные шейки на болтах - обеспечивают аккуратный срыв головки вровень с поверхностью, предотвращая выступание металла.
• Перегородка внутри корпуса - фиксирует максимальную глубину введения жилы, снижая риск плохого контакта.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей, подходящих под разные сечения.
• Гарантированная прочность - X-образное расположение болтов соответствует европейской практике и минимизирует деформацию.
• Автоматический контроль усилия - срывные головки исключают человеческий фактор при затяжке.
• Стандартная маркировка - на каждом изделии указан диапазон сечений и логотип КВТ, что ускоряет проверку перед установкой.

Ограничения применения

• Не предназначена для постоянного нахождения во влажной среде без дополнительной изоляции - отсутствие покрытия делает материал восприимчивым к коррозии.
• Не подходит для соединения жил сечением менее 25 мм2 или более 50 мм2 - возможен перегрев или механическая слабость.
• Требует обязательного использования инструмента НМБ-6 - другие ключи не обеспечивают нужный момент срыва.
• Не рекомендуется для повторного использования - после срыва головок болт нельзя затянуть заново.

Примеры использования

• Соединение двух кабелей ААБл 3×50 в кабельном колодце.
• Замена повреждённого участка кабеля ВВГнг 3×35 в подземной трассе с последующей герметизацией термоусаживаемой муфтой.
• Подключение ответвления от основного кабеля 10 кВ к трансформатору.
• Обслуживание распределительных пунктов, где необходим быстрый и надёжный контакт без сварки.

Практические советы

• Перед монтажом удалите оксидную плёнку с алюминиевой жилы - используйте щётку по меди или специальную пасту.
• Проверьте соответствие сечения кабеля маркировке на соединителе - 4СБЕ-25/50 КВТ работает только с 25–50 мм2.
• Не используйте обычные гаечные ключи - только НМБ-6 (КВТ) даёт правильный момент срыва.
• После монтажа обязательно заключите соединитель в термоусаживаемую муфту - это повысит изоляцию и защитит от влаги.
• Храните соединители в сухом месте - даже без покрытия они сохранят работоспособность, если не подвергаются воздействию воды и соли.
