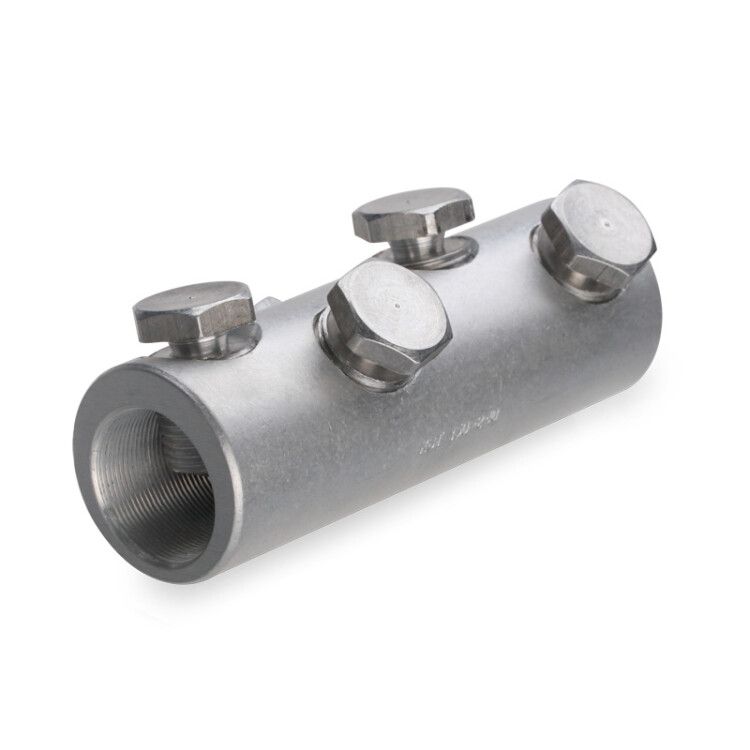

Соединитель болтовой 4СБЕ-25/50(Л) | 65820 КВТ

Соединитель болтовой 4СБЕ-25/50(Л) КВТ предназначен для надёжного электрического и механического соединения алюминиевых и медных кабельных жил сечением 25–50 мм2. Применяется в распределительных устройствах, на подстанциях и при монтаже термоусаживаемых муфт. Артикул 65820 соответствует сертифицированному решению от производителя КВТ.

Назначение и область применения

Соединитель болтовой 4СБЕ-25/50(Л) КВТ используется для создания постоянного контакта между кабельными жилами любых типов: однопроволочными и многопроволочными, круглыми и секторными, алюминиевыми и медными. Подходит для работы в сетях до 10 кВ. Часто применяется при сборке термоусаживаемых муфт, в ремонтно-аварийных работах и на объектах энергетической инфраструктуры.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рассчитано на сечение кабеля: 25–50 мм2
• Количество болтов: 4, расположены под углом (X-образно)
• Материал корпуса и болтов: алюминиевый сплав
• Наружный диаметр: 19 мм
• Внутренний диаметр: 11 мм
• Покрытие: гальваническое, серого цвета
• Тип крепления: болтовое с срывной головкой
• Стандарт: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБЕ-25/50(Л) КВТ устанавливается на кабельную жилу путём затяжки четырёх болтов с срывной головкой. Для монтажа требуется инструмент НМБ-6 (КВТ). Глубина захода жилы контролируется внутренней перегородкой - это предотвращает перекос и обеспечивает равномерное распределение усилия. Угловое расположение болтов позволяет добиться одинакового давления на всю поверхность контакта. После достижения нужного крутящего момента головки болтов срываются, фиксируя оптимальное усилие - переходить дальше невозможно, что исключает перетягивание или недотягивание.

Особенности конструкции

• Эксцентриковое отверстие под жилу - обеспечивает плотное прилегание даже при небольшом допуске по форме провода.
• Рифлёная внутренняя поверхность - увеличивает площадь контакта и механическую устойчивость соединения.
• Срывные шейки на болтах - позволяют головкам срываться точно вровень с поверхностью корпуса, не выступая и не мешая дальнейшей изоляции.
• Маркировка на корпусе - содержит диапазон сечений и логотип КВТ, что упрощает проверку перед установкой.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-009-97284872-2006. Гальваническое покрытие защищает от коррозии, продлевая срок службы в условиях повышенной влажности. Система срыва головок исключает риск перегрева из-за плохого контакта - повышает безопасность при длительной нагрузке.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей, снижает потребность в запасах.
• Высокая механическая прочность - X-образное расположение болтов соответствует европейской практике и обеспечивает устойчивость к вибрациям.
• Автоматическая контрольная фиксация - срыв головок гарантирует правильный момент затяжки без необходимости измерений.
• Совместимость с термоусаживаемыми муфтами - можно использовать в одном комплекте, ускоряя монтаж.

Ограничения применения

• Не предназначена для соединения жил сечением менее 25 мм2 или более 50 мм2 - использование вне диапазона снижает надёжность.
• Не рекомендуется применять в средах с высоким уровнем химических агрессивных веществ - хотя есть гальваническое покрытие, оно не заменяет герметичную изоляцию.
• Требуется точный подбор инструмента - использование других ключей может повредить механизм срыва головок.

Примеры использования

• Соединение кабелей в распределительном щите 10 кВ.
• Замена повреждённого участка силового кабеля на воздушной ЛЭП.
• Подключение ответвлений в кабельной сети городского транспорта.
• Комплектация аварийных бригад - один тип соединителя покрывает основной диапазон сечений.

Практические советы

• Перед монтажом очистите жилы от оксидной плёнки - особенно важно для алюминия.
• Убедитесь, что кабель полностью вошёл в корпус до упора - внутренняя перегородка контролирует глубину.
• Используйте только инструмент НМБ-6 (КВТ): другие ключи не обеспечивают нужный момент срыва.
• Проверьте маркировку на корпусе - она должна совпадать с сечением используемого кабеля.
• После монтажа не пытайтесь открутить болты - они уже сорваны и не подлежат повторному использованию.
