Муфта соединительная 3СТп-10-25/50 без болт. наконечников | 52646 КВТ

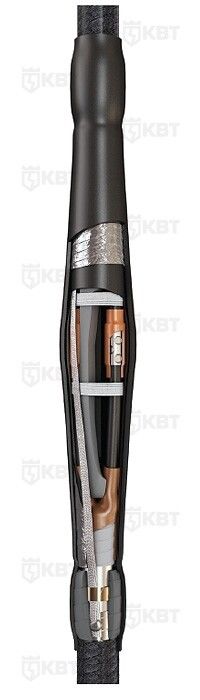

Муфта кабельная соединительная 10кВ 3СТП-10-25/50 от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Конструкция реализована в виде термоусаживаемой муфты с многослойной изоляцией и герметичным корпусом, что делает её подходящей для установки в условиях высокой влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Муфта кабельная соединительная 10кВ 3СТП-10-25/50 используется для создания электрических соединений между кабелями с бумажной маслопропитанной изоляцией. Подходит для работы с кабелями типа ААБл, АСБл, АСКл, ААБв, АСБШв, ААШв, ААБ2лШв и аналогичными, как с броней, так и без неё. Обеспечивает герметизацию и механическую защиту соединения на участках прокладки, где требуется восстановление целостности кабельной линии - например, при ремонте, переустройстве сетей или переходе между различными типами кабелей.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев термоусадочных элементов
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал изоляции: термопластик негорючий, безгалогенный состав
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: без галогенов (HF = Halogen Free)
• Комплектация: без болтовых соединителей; включает термоусаживаемые манжеты, заполнитель, герметик, пружины для заземления

Совместимость и монтаж

Муфта 3СТП-10-25/50 совместима с кабелями, имеющими алюминиевые или свинцовые оболочки, а также с бронёй из стали или алюминия. Для монтажа требуются:

• Пропановая горелка ПГ (например, КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (при необходимости доработки)

Процедура монтажа включает подготовку концов кабеля, последовательную насадку и прогрев всех термоусаживаемых элементов. Особое внимание следует уделять равномерному нагреву - особенно вокруг мест соединения жил, где установлены красные манжеты с термоплавким клеем. После сборки обязательна проверка герметичности и плотности контакта заземляющих элементов.

Обращаем внимание: муфта не содержит болтовых соединителей - они должны быть закуплены отдельно, если планируется использование этого варианта фиксации. Также для кабелей с бронёй необходим дополнительный «Комплект заземления КМПБ».

Безопасность и стандарты

Муфта 3СТП-10-25/50 изготовлена в соответствии с требованиями ГОСТ 34839-2022 и собственным техническим условием ТУ 3599-006-97284872-2006. Все полимерные материалы не содержат галогенов - это снижает опасность образования токсичных продуктов при возгорании. Устройство рассчитано на работу в широком диапазоне температур, в том числе при минусовых значениях, что допускает его применение вне помещений даже в суровых климатических условиях.

Преимущества

• Высокая электрическая прочность благодаря двум уровням изоляции: термоплавкий клей в красных манжетах и межфазный герметик
• Полная герметизация за счёт внутреннего и внешнего термоусаживаемых кожухов
• Защита бумажной изоляции от теплового воздействия при заземлении - благодаря пружинам вместо пайки
• Универсальность: возможность замены болтовых соединителей на опрессовочные гильзы
• Экологическая безопасность: материал без галогенов, соответствует современным нормам экологии
• Устойчивость к маслу, влаге и химическим воздействиям

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Запрещено использование без предварительной подготовки концов кабеля - недопустимы острые углы, повреждённые экраны или некачественная разделка
• Не рекомендовано применение при температурах ниже –50 C или выше +50 C
• Требуется наличие профессионального оборудования - обычная газовая горелка не подойдет, нужна именно регулируемая пропановая
• Не предназначен для подземной установки без защиты от механических нагрузок - должна быть предусмотрена дополнительная оболочка или канал

Примеры использования

• Соединение кабелей ААБл при ремонтных работах на распределительном пункте 10 кВ
• Переход между секциями кабельной линии с бронёй на промышленном объекте
• Подключение ответвлений от основной трассы в цехах с повышенной влажностью
• Восстановление поврежденного участка кабеля АСБшв после аварии
• Монтаж в колодцах, камерах и канализационных шахтах, где важна герметичность и долговечность

Практические советы

• Перед монтажом обязательно проведите осмотр кабеля - удалите масло, грязь и следы окисления с поверхности оболочек
• При работе с бронироваными кабелями всегда применяйте «Комплект заземления КМПБ» - он гарантирует надёжный контакт и соответствие нормам безопасности
• Не экономьте время на прогреве термоусаживаемых элементов - неравномерный нагрев вызывает деформацию и снижает срок службы
• Проверяйте плотность прилегания манжет к жилам сразу после охлаждения - щели указывают на ошибку монтажа
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги перед монтажом может снизить эффективность клеевого слоя
• Для массового монтажа рекомендуется иметь два комплекта инструментов - один для основной работы, второй - в качестве резерва
