Муфта кабельная соединительная 10 кВ СТП-10-25/50-Л с гильзами 9015005 Подольск stpx10x025x50l ПЗЭМИ

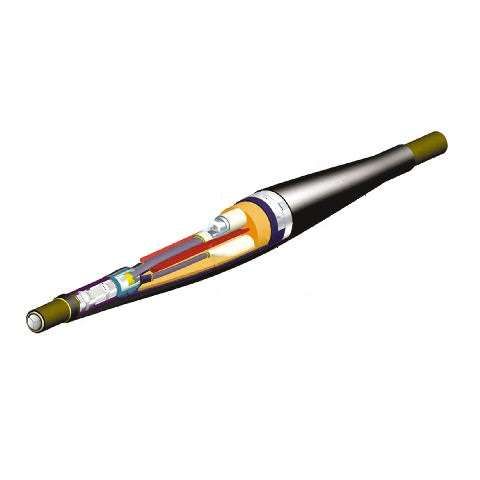

Муфта кабельная соединительная 10 кВ СТП-10-25/50-Л с гильзами, трубка усаживаемая - это термоусадочное устройство для герметичного соединения силовых кабелей с бумажной или пластмассовой изоляцией на напряжение до 10 кВ. Применяется в распределительных сетях, где требуется надёжный и долговечный контакт между участками кабеля. Производится Подольским заводом электромонтажных изделий (ПЗЭМИ), артикул stpx10x025x50l.

Назначение и область применения

Муфта СТП-10-25/50-Л предназначена для создания герметичного соединения двух участков кабеля сечением от 25 до 50 мм2. Она используется там, где необходимо восстановить целостность кабельной линии после повреждения, при прокладке ответвлений или замене секций. Подходит для внутренней и внешней установки - в траншеях, коллекторах, камерах, шахтах и других закрытых помещениях. Особенно эффективна при работе с кабелями типа ААБл, АСБ, ВВГ, НГ и аналогичными.

Технические характеристики

• Номинальное напряжение: 6/10 (12) кВ - обеспечивает безопасную работу при максимальном рабочем напряжении 12 кВ;
• Номинальное сечение проводника: 25–50 мм2 - совместима с кабелями указанного сечения; не применяется для меньших или больших значений;
• Количество жил: 3 - рассчитана исключительно на трёхжильные кабели;
• Тип исполнения: термоусадочный - корпус формируется за счёт нагрева специальной трубки, обеспечивающей плотное прилегание к поверхности кабеля;
• Совместимость с типами изоляции: да - работает как с бумажной маслопрокопитой, так и с полиэтиленовой или ПВХ изоляцией.

Совместимость и монтаж

Устройство требует предварительной подготовки кабеля: удаление внешних слоёв, выравнивание экранов и изоляционных торцов. После сборки муфты СТП-10-25/50-Л прогревается равномерным теплом (например, газовой горелкой) до полной усадки термоусадочной трубки. Гильзы внутри используются для механического и электрического контакта между жилами - их запрессовывают пресс-клещами. Убедитесь, что диаметр кабеля соответствует заявленному сечению - перегрузка по размеру недопустима. Монтаж выполняйте в условиях температуры выше +5 C и без осадков.

Безопасность и стандарты

Муфта СТП-10-25/50-Л изготовлена в соответствии с требованиями ГОСТ 31946 и соответствует нормам безопасности для высоковольтных соединений. Конструкция гарантирует электроизолирующие свойства и защиту от пробоя даже при длительной нагрузке. Все материалы сертифицированы для работы в средах с повышенной влажностью и воздействием химических веществ.

Преимущества

• Высокая степень защиты IP68 - полностью герметична, не пропускает влагу и пыль;
• Стабильная работа при температуре от –50 C до +90 C - подходит для холодных регионов и помещений с нагревом;
• Не требует обслуживания после установки - срок службы более 30 лет;
• Автоматическая адаптация к форме кабеля благодаря термоусадке - минимизация воздушных зазоров и риск образования коронного разряда;
• Простота комплектации - все элементы (термотрубка, гильзы, набор для подготовки) уже входят в состав изделия.

Ограничения применения

• Не одножильные или четырёхжильные кабели - только трёхжильные;
• Не допускается использование при сечении ниже 25 мм2 или выше 50 мм2 - возможен перегрев или потеря герметичности;
• Не предназначен для прямого подземного бетонирования без дополнительной защиты - рекомендовано использовать в кабельных каналах или камерах;
• Требуется источник тепла для монтажа - невозможно собрать без газовой горелки или фена мощностью не менее 1 кВт.

Примеры использования

• Ремонт поврежденного кабеля ААБл 3×35 в подвале многоквартирного дома;
• Соединение участков кабеля ВВГнг 3×50 при модернизации питания насосной станции;
• Обустройство перехода между и наземной частью кабельной линии на объекте ЖКХ;
• Добавление ответвления от основной трассы к распределительному щиту в цеху.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и муфты - используйте штангенциркуль для точного замера диаметра изоляции;
• Не экономьте время на подготовке торцов - неправильно снятые экраны вызывают местные поляризации и снижают срок службы;
• При нагреве двигайте пламя равномерно, начиная с середины термотрубки - это предотвращает образование пузырей воздуха;
• Храните муфту в сухом месте при температуре от –15 C до +30 C - переохлаждённая трубка может растреснуть при первом нагреве;
• Для контроля качества после монтажа можно применить тест на сопротивление изоляции - результат должен быть выше 1000 МОм.
