Муфта соединительная 3СТп-10-150/240 без болт. наконечников | 52649 КВТ

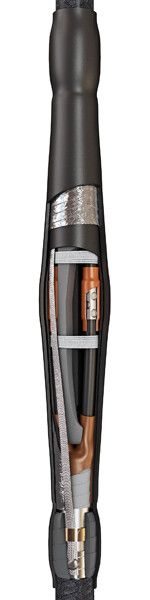

Муфта кабельная соединительная 3СТп-10-150/240 КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной изоляцией на напряжение 10 кВ. Этот тип муфты применяется там, где важна высокая степень герметичности и долговечность соединения - особенно в условиях перепадов температур и повышенной влажности. Произведённая компанией КВТ, муфта 3СТп-10-150/240 КВТ совместима с большинством распространённых типов кабелей и оснащена системой термоусадки для гарантированного запечатывания.

Назначение и область применения

Муфта 3СТп-10-150/240 КВТ используется для создания герметичных и электроизоляционных соединений между двумя участками трёхжильного кабеля. Подходит для кабелей с бумажной маслопропитанной изоляцией, как с броней, так и без неё. Область применения - подземные и кабельные колодцы, распределительные устройства, промышленные объекты, энергообъекты с напряжением 6–10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение жил: до 240 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Состав материалов: без галогенов (HF-Free)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых соединителей

Совместимость и монтаж

Муфта 3СТп-10-150/240 КВТ рассчитана на работу с кабелями следующих типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А) СШв, ААБ2лШв, (А)СБ2лШв. Установка выполняется путём нагрева термоусадочных элементов пропановой горелкой ПГ (КВТ). Для фиксации заземляющих проводов используются пружины постоянного давления - они позволяют избежать теплового воздействия на бумажную изоляцию. На бронелентах крепление заземления требует пайки. При работе с кабелями со стальной или алюминиевой бронью обязательно использование допкомплекта «КМПБ». Хотя муфта универсальна и теоретически совместима с болтовыми соединителями, в базовой комплектации они отсутствуют - их следует приобрести отдельно.

Безопасность и стандарты

Производство муфты 3СТп-10-150/240 КВТ соответствует требованиям ГОСТ 34839-2022 и регламентируется собственным техническим условием ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные газы. Конструкция обеспечивает класс защиты IP67 за счёт многослойной герметизации: два термоусадочных кожуха, межфазный герметик и маслостойкий состав на корне разделки.

Преимущества

• Высокая механическая и электрическая прочность благодаря толстостенным красным манжетам с термоплавким клеем
• Заполнение внутренних полостей мастикой предотвращает образование воздушных пузырей - снижается риск пробоя
• Пружинный контакт заземления безопаснее пайки - не повреждает чувствительную бумажную изоляцию
• Двухуровневая система термоусадки даёт полную герметичность даже при наличии брони
• Стойкость к маслу, влаге и экстремальным температурам делает её пригодной для длительной работы в труднодоступных местах

Ограничения применения

• Не кабели с полиэтиленовой или XLPE изоляцией - только с бумажной маслопропитанной
• Требуется наличие пропановой горелки и навыков термоусадки; нельзя монтировать без оборудования
• Болтовые соединители не входят в комплект - их придётся закупить отдельно, если требуется такой вариант
• Не рекомендовано применение вне диапазона –50…+50 C - материал теряет эластичность при более низких температурах
• На кабелях с броней обязательна установка дополнительного комплекта заземления КМПБ

Примеры использования

• Соединение кабелей ААБл в подземном кабельном переходе через дорогу
• Ремонт поврежденного участка кабеля (А)СБл в подстанции
• Обустройство ответвлений в цепях питания насосных станций с напряжением 10 кВ
• Замена старого кабеля на новую линию с сохранением целостности системы заземления

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 240 мм2) - превышение недопустимо
• При подготовке кабеля удалите все частицы грязи и влаги - они нарушают адгезию термоклея
• Нагревайте термоусадочные элементы равномерно, начиная с середины, чтобы избежать образования складок
• Для кабелей с броней всегда используйте комплект КМПБ - он гарантирует надёжное заземление
• Храните муфту в сухом месте при температуре выше 0 C - заморозка может изменить свойства полимеров
• Инструменты: пропановая горелка ПГ (КВТ) и набор НМБ-6 (КВТ) должны быть в наличии перед началом работ
