Муфта кабельная соединительная 10кВ СТп(тк) 3х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010029 Нева Транс

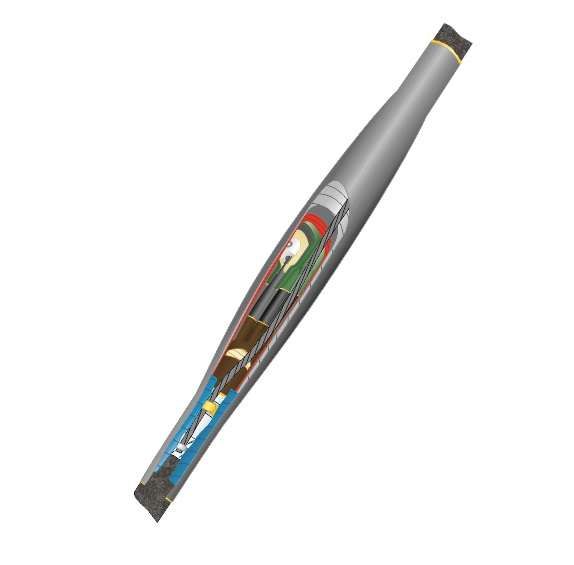

Муфта кабельная соединительная 10кВ СТп(тк) 3х(16-25мм) с болтовыми соединителями от производителя Нева-Транс Комплект (арт. 22010029) предназначена для герметичного соединения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устройство рассчитано на установку в условиях повышенной влажности и низких температур, обеспечивает долговременную надёжность без необходимости обслуживания.

Назначение и область применения

Муфта используется для соединения кабелей сечением 16 и 25 мм2 в сетях напряжением до 10 кВ. Подходит для прямой укладки в грунт, а также для монтажа внутри тоннелей, каналов, коллекторов и камер. Применяется в энергообъектах, промышленных предприятиях, ЖКХ и на объектах городской инфраструктуры, где требуется надёжное и защищённое соединение силового кабеля.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 16–25 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита корпуса: IP67 (полностью герметична, защищена от пыли и временного погружения в воду)
• Метод сборки: термоусаживание с использованием нагревательных устройств
• Заземление: через пружины постоянного давления и терки (для металлических оболочек); пайка - для бронелент
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями с бумажной пропитанной изоляцией. Для работы требуются два конца подготовленных кабелей одинаковой конструкции и сечения. Монтаж выполняется путём термоусаживания внешних и внутренних элементов с применением газовой горелки или профессионального теплового фена. Каждый элемент имеет контрольную метку - при правильном прогреве она становится равномерно матовой. Соединители болтовые уже установлены в составе муфты - дополнительно их закручивать не требуется.

Безопасность и стандарты

Муфта прошла государственные испытания и имеет официальный сертификат соответствия Росстандарта. Конструкция выполнена из экологически безопасных материалов, не содержит свинец и другие опасные вещества. Все материалы соответствуют нормам безопасности при работе в замкнутых помещениях и подземных сооружениях.

Особенности конструкции

Муфта состоит из двухслойного термоусаживающего кожуха: внутренний слой обеспечивает электроизоляцию, внешний - механическую прочность и герметичность. Между слоями нанесён специализированный клей, который активируется при нагреве и заполняет все микрозазоры. На контактах предусмотрены медные болтовые соединители - они обеспечивают минимальное переходное сопротивление без необходимости пайки жил. Для заземления используются пружинные контактные устройства, предотвращающие повреждение бумажной изоляции при затяжке.

Преимущества

• Высокая степень защиты IP67 - работает даже при длительном воздействии воды и грязи
• Не требует периодического технического обслуживания после установки
• Поддерживает работу в суровых климатических условиях - от Арктики до южных регионов РФ
• Готовый набор всех компонентов - никаких доп. расходников не нужно заказывать отдельно
• Обеспечивает одновременно электрическую, механическую и химическую защиту соединения

Ограничения применения

• Не кабели с полиэтиленовой или XLPE изоляцией - только бумажная пропитанная
• Не рекомендовано использование в местах с постоянным движением почвы или риском оседания грунта - возможна деформация корпуса
• Требуется точное соблюдение технологии термоусаживания; недогрев или перегрев снижают срок службы
• Не предназначен для частого демонтажа - является одноразовым соединителем

Примеры использования

• Соединение кабелей ВВБШв 3×25 при ремонте подземной ЛЭП в городе
• Установка между участками кабеля в кабельном коллекторе теплоэнергетической станции
• Переход между двумя секциями питания насосной станции в сыром помещении
• Замена поврежденного участка кабеля в тоннеле метро

Практические советы

• Перед монтажом обязательно проверьте соответствие сечений кабелей - 16 и 25 мм2 должны точно попадать в указанный диапазон
• Используйте только качественный источник тепла - мощность горелки должна быть не менее 400 Вт, чтобы равномерно прогреть всю поверхность
• Не забудьте перед началом работ удалить с кабелей влагу и пыль - особенно важно при высокой влажности
• Проверьте целостность термоусаживаемых трубок до начала монтажа - наличие порезов или вздутостей делает изделие негодным
• После завершения монтажа проведите визуальную проверку: все части должны плотно прилегать, клей должен просвечивать по шву
• Для удобства хранения муфта поставляется в герметичной упаковке - вскрывайте её только перед началом работ
