Кабельная муфта (3П+3Б)СПТ-10-70/120 (Б) - 74018 КВТ

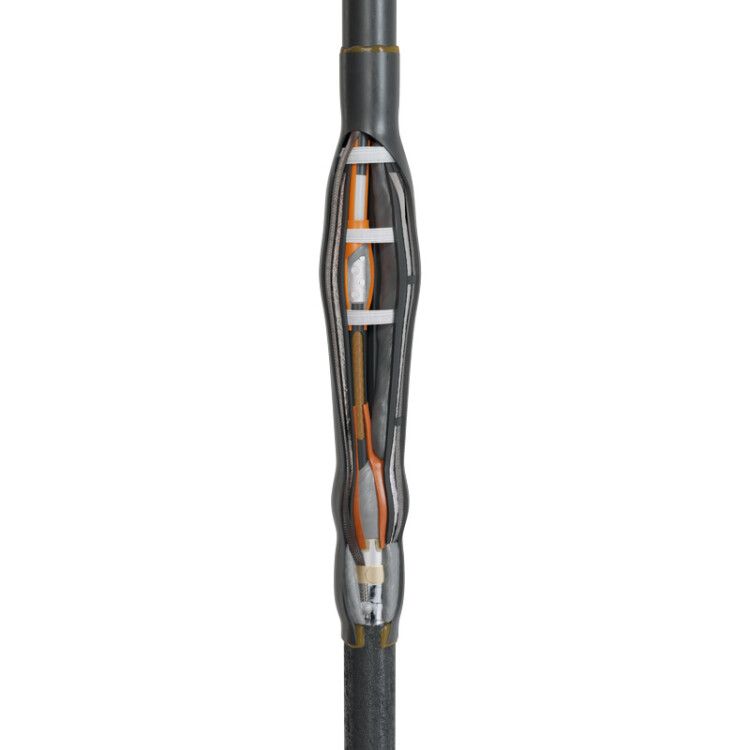

Муфта кабельная соединительная (3П+3Б)СПТ-10-70/120 (Б) с болтовыми наконечниками от КВТ предназначена для надёжного соединения силовых кабелей с различными типами изоляции на напряжение до 10 кВ. Применяется там, где требуется прочное, герметичное и долговечное соединение между бумажными и пластиковыми кабелями - особенно в условиях повышенной влаги, перепадов температур и механических нагрузок.

Назначение и область применения

Муфта кабельная соединительная (3П+3Б)СПТ-10-70/120 (Б) с болтовыми наконечниками используется для соединения трёхжильных кабелей:

• с изоляцией из сшитого полиэтилена (например, АПвВ, АПвПу, ААБл) - с одной стороны;
• с бумажной маслопропитанной изоляцией и металлической оболочкой (например, АСБл, ААШв, АСБГ) - с другой стороны.

Работает на номинальном напряжении 6–10 кВ. Подходит для прокладки в траншеях, колодцах, камерах, внутри зданий и на открытых участках. Особенно эффективна там, где важна устойчивость к влаге, химическим воздействиям и длительная служба без обслуживания.

Технические характеристики

• Количество жил: 3 фазные + 3 заземляющих (3П+3Б)
• Номинальное сечение проводника: 70–120 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Метод монтажа: нагрев термоусадочных элементов
• Экранирование: концентрическое - с восстановлением экрана через алюминиевую ленту и перемычку
• Диаметр кабеля: 51,8 мм (по максимальному значению)
• Материал корпуса: полиолефин (безгалогеновый состав HF)
• Тип изоляции кабеля: бумажная и пластиковая (сшитый полиэтилен)
• Рабочий температурный диапазон: –50 C … +50 C
• Стандарт: ТУ 3599-047-97284872-2011
• Состав: материалы без галогенов - безопасны при возгорании

Совместимость и монтаж

Муфта кабельная соединительная (3П+3Б)СПТ-10-70/120 (Б) с болтовыми наконечниками совместима с широким рядом кабелей, указанных в описании производителя. Для установки требуются следующие действия:

• Подготовка концов обоих кабелей - удаление оболочек, экранов и изоляции согласно рекомендациям;
• Фиксация болтовых соединителей с внутренними стопорными перегородками - они обеспечивают плотный контакт и предотвращают самопроизвольное расслабление;
• Обмотка болтов герметиком - он заполняет микронеровности и выравнивает электрическое поле;
• Нагрев термоусадочных трубок и кожуха - применяется пропановая горелка ПГ (КВТ);
• Завершение сборки - контроль герметизации за счёт термоплавкого клея внутри защитного кожуха.

Не используются термоусаживаемые перчатки в месте разделки - конструкция оптимизирована под более простую и надёжную технологию.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-047-97284872-2011.
• Все полимерные компоненты изготовлены без галогенов - при повышении температуры не выделяют едких паров (HF = Halogen Free).
• Высокая степень защиты от влаги достигается благодаря термоплавкому клею и герметичной системе усадки.
• Произведено в соответствии с нормами безопасности для высоковольтных устройств.

Преимущества

• Универсальность - позволяет соединять кабели с разными видами изоляции без замены типа муфты.
• Надёжное восстановление электрического экрана - снижает риск пробоя в районе среза полупроводящего слоя.
• Автоматическая герметизация - термоплавкий клей создаёт водонепроницаемый барьер сразу после усадки.
• Стабильность контакта - болтовые наконечники с герметиком исключают окисление и плохой контакт даже при циклах нагрева-охлаждения.
• Долговечность - материал полиолефин сохраняет эластичность при экстремальных температурах.
• Лёгкая диагностика - доступ к соединителю возможен без демонтажа всей системы при необходимости проверки.

Ограничения применения

• Не для кабелей с сечением менее 70 мм2 или более 120 мм2 - использование вне диапазона недопустимо.
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметичность обеспечивается лишь при правильной усадке и отсутствии механических повреждений.
• Требуется точное соблюдение технологии монтажа - неверный прогрев или некорректная подготовка кабеля могут вызвать пробой или протечку.
• Не работает с кабелями без экранирования - система рассчитана именно на концентрические экраны.
• Не допускается применение других горелок кроме рекомендованной ПГ (КВТ) - риск неравномерной усадки и деформаций.

Примеры использования

• Соединение кабеля АПвПу (с сшитым полиэтиленом) с кабелем ААБл (с бумажной изоляцией) в подземной кабельной линии.
• Ремонт ответвления в распределительном пункте, где старый кабель имеет свинцовую оболочку, а новый - алюминиевую.
• Устройство перехода между воздушной ЛЭП и кабельной трассой в городской сети 10 кВ.
• Монтаж в холодных регионах - работа при минус 40 C без потери герметичности.

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен соответствовать 51,8 мм максимум; меньший диаметр может потребовать дополнительной намотки.
• Используйте только оригинальный инструмент НМБ-6 (КВТ) для затяжки болтов - другие ключи могут повредить стопорные перегородки.
• Не экономьте на времени прогрева - каждый элемент должен полностью усохнуть, чтобы клей активировался и образовал герметичный шов.
• Проверяйте целостность всех компонентов перед сборкой - малейшие порезы на термоусадке могут стать причиной отказа.
• Храните муфту в сухом помещении при комнатной температуре - переохлаждение материала усложняет процесс усадки.
