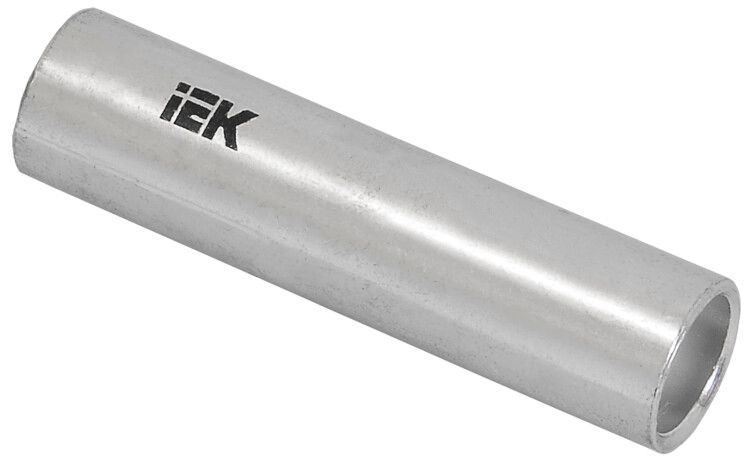

Гильза соединительная ГМЛ-70 луженая медн. IEK UGTY10-070-12

Гильза ГМЛ-70 медная луженая соединительная от IEK - это стыковой соединитель из луженой меди для надёжного соединения одножильных и многожильных проводников сечением 70 кв.мм на напряжение до 10 кВ. Артикул ugty10-070-12 подходит для монтажа в распределительных устройствах, кабельных ответвлениях и на подстанциях.

Назначение и область применения

Гильза ГМЛ-70 медная луженая соединительная используется для создания прочного электрического контакта между двумя проводниками одного или разного материала - медь-медь, медь-алюминий, алюминий-алюминий. Применяется там, где требуется высокая механическая и электрическая надёжность: в силовых кабельных линиях, на трансформаторных подстанциях, в ячейках КРУ, при прокладке кабеля в земле или воздухе.

Технические характеристики

• Материал: медь, покрытая слоем олова (лужённая поверхность)
• Поперечное сечение: 70 кв.мм - подходит для проводников такого же сечения с каждой стороны
• Напряжение: до 10 кВ - рассчитана на средневольтовые сети
• Наружный диаметр: 14,5 мм
• Внутренний диаметр: 11,5 мм - обеспечивает плотную посадку жил
• Форма: длинная - увеличивает площадь контакта и равномерность распределения давления при опрессовке
• Способ монтажа: опрессовка специальными клещами
• Совместима с многожильными проводниками: да
• Цвет: серый - благодаря лужению
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Гильза ГМЛ-70 медная луженая соединительная совместима с любыми медными и алюминиевыми проводниками сечением 70 кв.мм. Для монтажа необходимы hydraulic или ручные опрессовочные клещи с матрицей, соответствующей размеру гильзы. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя - обычно 2–3 оттиска с каждой стороны. Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы, и убедитесь, что они полностью вошли внутрь - не допускайте зазора.

Безопасность и стандарты

Гильза ГМЛ-70 медная луженая соединительная изготовлена в соответствии с требованиями ГОСТ Р 50571.5.52 и МЭК 60947-7-1. Лужёное покрытие снижает окисление меди, предотвращает коррозию и повышает долговечность соединения. Соответствие стандартам гарантирует безопасность при работе в сетях до 10 кВ.

Преимущества

• Лужение защищает медь от окисления - особенно важно при использовании в условиях повышенной влажности
• Длинная форма обеспечивает более равномерное распределение усилия при опрессовке и снижает риск перегрева
• Совместимость с алюминием позволяет использовать одну гильзу для переходных соединений без дополнительных элементов
• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения

Ограничения применения

• Не применяется для соединений сечением менее или более 70 кв.мм - использование с другим сечением нарушает механическую и тепловую стойкость
• Не предназначен для работы при температуре выше +80 C длительно - возможна деформация и потеря герметичности
• Не следует применять в местах постоянного механического воздействия без дополнительной защиты (например, в трубах или бронированных каналах)
• Срок службы 5 лет указан при нормальных условиях; в агрессивных средах (промышленные зоны, химические цеха) срок может сократиться

Примеры использования

• Соединение двух кабелей ААБл-3×70 при ремонте воздушной линии
• Переход от медного кабеля к алюминиевой шине в распределительном щите 10 кВ
• Замена повреждённого участка кабеля в кабельной трассе с сохранением целостности изоляции
• Объединение фазных проводников в подземной камере КРУ

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр гильзы (11,5 мм) точно соответствовал суммарному диаметру зачищенных жил - слишком тугая посадка затруднит монтаж, слишком свободная - снизит контакт
• Используйте только подходящие опрессовочные клещи с правильной матрицей - некорректный инструмент вызывает трещины или плохой контакт
• После опрессовки осмотрите место соединения: не должно быть видно выступающих жил, трещин или перекоса
• Для защиты от внешних факторов после монтажа используйте термоусаживающиеся муфты или изолирующие колпачки
• Храните гильзы в сухом помещении - даже лужёная медь может окисляться при длительном контакте с влагой
