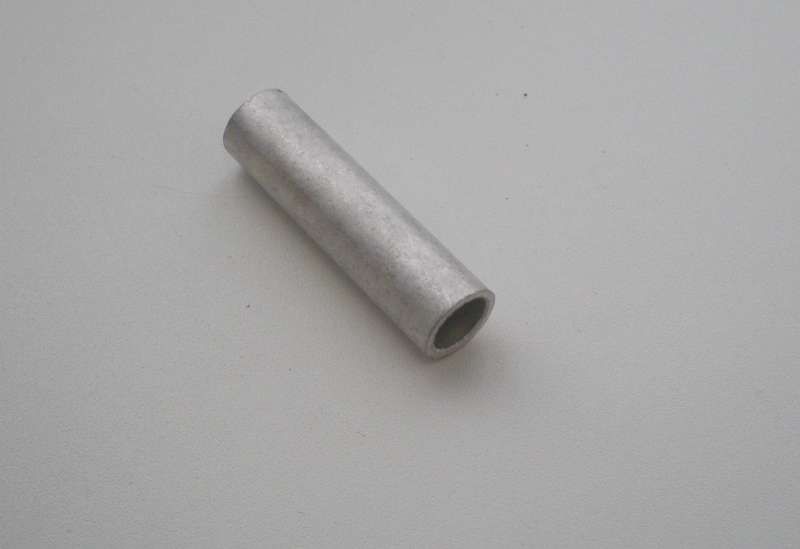

Гильза соединительная ГМЛ 70-13 УХЛ3 опрес. луженая медн. CuPRO КЗОЦМ 7228

Гильза медная соединительная луженая ГМЛ 70-13 для медных проводников под опрессовку - это надёжный элемент для создания механически прочного и электрически стабильного соединения между медными жилами кабеля. Произведённая компанией КЗОЦМ, эта гильза рассчитана на работу в условиях повышенных нагрузок и перепадов температур, применяется там, где важна долговечность контакта.

Назначение и область применения

Гильза медная соединительная луженая ГМЛ 70-13 используется исключительно для соединения медных проводников сечением 70 мм2 методом опрессовки. Применяется в силовых электрических цепях с напряжением до 35 кВ. Подходит для прокладки кабелей в распределительных устройствах, подстанциях, на объектах энергообеспечения, а также в промышленном оборудовании, требующем устойчивости к вибрациям и внешним воздействиям.

Технические характеристики

• Материал: Электротехническая медь марки М2 - обеспечивает высокую электропроводность и термическую стабильность.
• Номинальное сечение: 70 кв.мм - соответствует медным жилам такого же сечения.
• Покрытие: Лужение оловом - предотвращает окисление поверхности, снижает переходное сопротивление и улучшает совместимость с паяными соединениями.
• Способ монтажа: Только опрессовка - требуется специальный пресс и матрица подходящего типа.
• Рабочий диапазон температур: От –70 C до +45 C - допускает использование в холодных регионах и закрытых помещениях с контролируемым микроклиматом.
• Напряжение: До 35 кВ - предназначен для средневольтовых сетей.
• Исполнение: Стандартное - без дополнительных кожухов или усиления корпуса.

Совместимость и монтаж

Гильза ГМЛ 70-13 совместима только с медными одножильными и многожильными проводниками сечением 70 мм2. Для качественного соединения необходимо использовать пресс с правильно подобранной матрицей - диаметр пуансона должен соответствовать размеру гильзы. Недопустимо использование плоскогубцев или других неквалифицированных инструментов. Перед опрессовкой жилы должны быть очищены от изоляции и оксидов, затем полностью вставлены внутрь гильзы до упора. После опрессовки проверьте герметичность соединения - деформация должна быть равномерной, без трещин и зазоров.

Безопасность и стандарты

Производится согласно требованиям ГОСТ 7395–85 и другим нормативам для соединительных деталей кабельных систем. Соответствие материалам класса M2 гарантирует безопасность работы при длительных нагрузках. Условия эксплуатации не предусматривают открытый доступ к токоведущим частям - после установки соединение должно быть изолировано или помещено в защитную оболочку.

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2 - минимальные потери мощности.
• Лужёная поверхность замедляет процесс коррозии даже во влажной среде.
• Увеличенная механическая прочность после опрессовки - выдерживает значительные усилия на растяжение и изгиб.
• Подходит для постоянной эксплуатации в условиях колебаний температуры и вибраций.

Ограничения применения

• Не алюминиевые провода - возможен химический эффект гальванической пары, приводящий к разрушению контакта.
• Не рекомендовано использование вне диапазона температур –70…+45 C - при более низких температурах медь становится хрупкой, выше - повышается риск перегрева.
• Не предназначена для самостоятельного монтажа без профессионального оборудования - попытки “ручной” опрессовки приведут к плохому контакту и аварии.
• Не следует применять в местах с постоянным погружением в жидкость - хотя лужение защищает от влаги, сама гильза не имеет IP-защиты.

Примеры использования

• Соединение жил кабелей в распределительных щитах 10/35 кВ на подстанциях.
• Объединение фазных проводников в промышленных двигателях и преобразователях частоты.
• Монтаж силовых шин в железнодорожных электросистемах и метрополитенах.
• Ремонтные работы на старых кабельных линиях с сохранением целостности основной сети.

Практические советы

• Перед установкой всегда сверьте фактическое сечение жилы с номиналом гильзы - недопустимо использование меньшей или большей гильзы.
• Выбирайте матрицу пресса, указанную производителем для модели ГМЛ 70-13 - неверный инструмент вызывает неплотное соединение.
• После опрессовки проведите контрольное измерение сопротивления контакта - оно должно быть близко к сопротивлению самого провода.
• Храните гильзы в сухом месте - даже лужёная поверхность может потерять эффективность при длительном воздействии влаги и солей.
• На объектах с высокими требованиями к безопасности используйте гильзу вместе с теплов ной трубкой или изолирующей муфтой - это повысит уровень защиты.
