Гильза медная луженая ГМЛ 70-13 ГОСТ 23469.3 | UGTY11-070-13 IEK

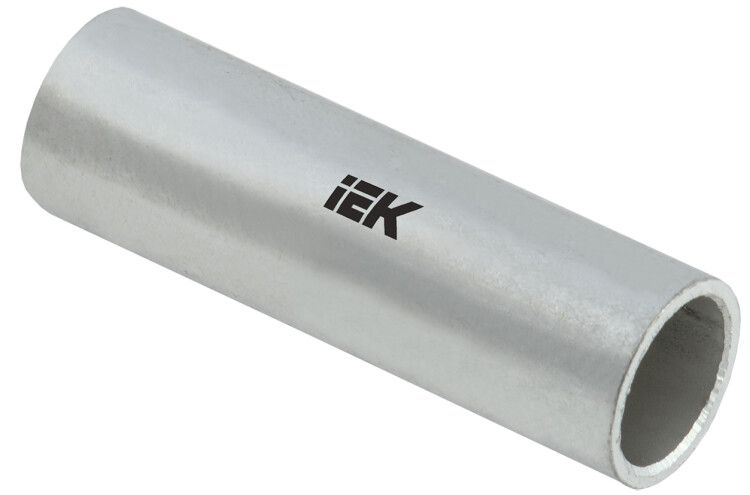

Гильза медная луженая ГМЛ 70-13 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель для надёжного соединения медных и алюминиевых жил кабелей сечением до 70 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Гильза медная луженая ГМЛ 70-13 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя концами провода или кабеля. Подходит для работы с многожильными и одножильными жилами из меди и алюминия. Часто применяется в распределительных устройствах, на подстанциях, в кабельных трассах, при монтаже силового оборудования и в системах заземления.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает высокую электропроводность и термическую стабильность.
• Поперечное сечение: 70 мм2 - рассчитана на токовые нагрузки, соответствующие этому сечению.
• Покрытие: Лужёное (олово-висмут) - защищает поверхность от окисления, снижает контактное сопротивление и продлевает срок службы.
• Тип соединения: Стыковое - соединяет два конца проводника в одну линию без ответвлений.
• Способ монтажа: Опрессовка - требует специальных клещей или пресса, не допускает пайки или скручивания.
• Напряжение: До 10 000 В - сертифицирована для использования в средневольтных сетях.
• Форма: Длинная - увеличенная длина способствует равномерному распределению давления при опрессовке и повышает механическую прочность соединения.
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильном монтаже.
• Цвет: Серый - результат лужёного покрытия, не влияет на работу, но позволяет визуально отличить от немедных аналогов.

Совместимость и монтаж

Гильза медная луженая ГМЛ 70-13 ГОСТ 23469.3 совместима с многожильными проводниками из меди и алюминия. Для установки требуется пресс-клещи с матрицей, подходящей по размеру и форме гильзы. Убедитесь, что диаметр жилы после зачистки полностью помещается внутри гильзы - перегрузка сечения недопустима. После опрессовки проверьте качество соединения: не должно быть видно выступающих проволочек, а сама гильза должна плотно обжимать жилу без трещин.

Безопасность и стандарты

Гильза медная луженая ГМЛ 70-13 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3 и предназначена для эксплуатации в соответствии с ПУЭ. Наличие лужёного покрытия снижает риск возникновения электрохимической коррозии при контакте с алюминием, что важно для безопасности в условиях повышенной влажности. Соответствие стандарту гарантирует стабильную передачу тока и предотвращает перегрев.

Преимущества

• Высокая электропроводность благодаря материалу - медь.
• Защита от окисления - лужёное покрытие сохраняет низкое переходное сопротивление даже при длительной эксплуатации.
• Долговечность - срок службы 30 лет при правильном монтаже.
• Улучшенный контакт при работе с алюминиевыми жилами - лудение минимизирует эффект гальванопары.
• Стандартизированная форма - обеспечивает совместимость с распространёнными пресс-клещами.

Ограничения применения

• Не предназначен для пайки - использование флюсов или припоев нарушает целостность покрытия и может вызвать коррозию.
• Не рекомендуется применять для жил меньшего сечения (менее 50 мм2) - возможен слабый контакт из-за большого внутреннего объёма гильзы.
• Не использовать в условиях постоянного воздействия открытого пламени или температур выше +80 C - может произойти деформация материала.
• Не заменяет изоляционные элементы - после опрессовки необходимо дополнительно изолировать место соединения.

Примеры использования

• Соединение кабелей в распределительных щитах 6–10 кВ.
• Объединение жил в кабельных муфтах при ремонте воздушных линий.
• Заземляющие соединения в подстанциях и на объектах энергообеспечения.
• Работы на промышленных конвейерах, насосных станциях, где требуется надёжное и долговечное соединение.

Практические советы

• Перед монтажом зачищайте жилы точно на длину гильзы - лишняя длина снижает прочность соединения.
• Выбирайте пресс-клещи с матрицей, указанной производителем для гильз ГМЛ 70-13 - некорректный инструмент приведёт к плохому обжиму.
• Проверяйте соответствие сечения жилы и гильзы: 70 мм2 - это максимальная величина, лучше работать с жилами 60–70 мм2.
• После опрессовки осмотрите гильзу: она должна быть равномерно сплющена, без трещин и выпирающих проволочек.
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к потере качества покрытия.
