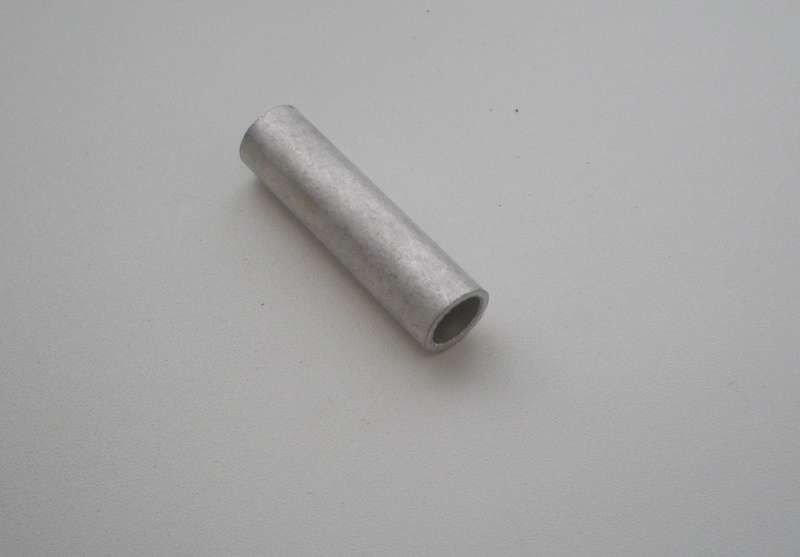

Гильза соединительная ГМЛ 50-11 УХЛ3 опрес. луженая медн. CuPRO КЗОЦМ 7227

Гильза медная соединительная луженая ГМЛ 50-11 для опрессовки от КЗОЦМ - это надёжный элемент для создания механически прочного и электрически стабильного соединения между медными жилами кабелей сечением 50 мм2. Применяется в силовых цепях до 35 кВ, особенно там, где важна долговечность контакта при перепадах температур и повышенной влажности.

Назначение и область применения

Гильза медная соединительная луженая ГМЛ 50-11 для опрессовки используется исключительно для соединения одножильных и многожильных медных проводников путём опрессовки специальными клещами. Подходит для монтажа в распределительных устройствах, на подстанциях, в кабельных трассах, а также в промышленном оборудовании, требующем устойчивости к вибрациям и коррозии.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость и пластичность.
• Поперечное сечение: 50 кв.мм - рассчитана на токи, соответствующие этому сечению в медных кабелях.
• Покрытие: Лужённая поверхность - оловянное покрытие предотвращает окисление меди и улучшает паяемость.
• Способ монтажа: Только опрессовка - требуется специальный инструмент (клещи или пресс); пайка не предусмотрена.
• Рабочее напряжение: До 35 кВ - допустимо использование в средневольтных сетях.
• Температурный диапазон: От -70 C до +45 C - сохраняет целостность в экстремальных условиях, включая холодные регионы и закрытые помещения с нагревом.
• Исполнение: Стандартное - без дополнительной изоляции, требует внешней защиты после монтажа.

Совместимость и монтаж

Гильза медная соединительная луженая ГМЛ 50-11 для опрессовки совместима только с медными жилами того же сечения (50 мм2). Для правильного соединения необходимо:

• Очистить жилы от изоляции и оксидов;
• Вставить жилы в оба конца гильзы до упора;
• Опрессовать двумя-тремя ударами пресса с использованием матриц, подходящих по размеру гильзы.

Не используйте гильзу для алюминиевых или комбинированных жил - это вызывает химическую коррозию и потерю контакта. После опрессовки рекомендуется изолировать соединение термоусадочной трубкой или лентой.

Безопасность и стандарты

Произведено в соответствии с требованиями отраслевых норм РФ для электромонтажных изделий. Соответствует ГОСТ 7385-91 (для гильз медных). Наличие лужёного покрытия снижает риск возникновения тепловых точек при длительной нагрузке. Не содержит свинец и другие запрещённые компоненты.

Преимущества

• Высокая электропроводность благодаря материалу М2 - потери энергии минимальны.
• Оловянное покрытие замедляет окисление, продлевает срок службы в сырых и агрессивных средах.
• Устойчивость к вибрациям - идеально для оборудования с движущимися частями.
• Простота монтажа при наличии нужного инструмента - не требует пайки или болтовых соединений.

Ограничения применения

• Не применяется для соединения алюминиевых или медно-алюминиевых жил - возможна гальванопара и разрушение контакта.
• Не предназначена для работы при температурах выше +45 C - превышение может деформировать металл и ослабить контакт.
• Не имеет собственной изоляции - обязательна внешняя изоляция после монтажа.
• Не подходит для временного или часто разъединяемого соединения - опрессовка является постоянным соединением.

Примеры использования

• Соединение кабелей в подземных кабельных колодцах.
• Монтаж шинопроводов на промышленных объектах.
• Обустройство заземления в трансформаторных подстанциях.
• Ремонт повреждённых участков силового кабеля в автобусных парках и железнодорожных депо.

Практические советы

• Выбирайте пресс-матрицу точно по размеру гильзы - недостаточно или слишком сильное давление снижает качество соединения.
• Перед опрессовкой проверьте, чтобы жилы полностью вошли внутрь - свободный конец увеличивает сопротивление.
• Храните гильзы в сухом месте - даже лужёная поверхность может окислиться при длительном воздействии влаги.
• Для массового монтажа используйте автоматические прессы - они обеспечивают одинаковое усилие и минимизируют брак.
• Гильза медная соединительная луженая ГМЛ 50-11 для опрессовки от КЗОЦМ - одна из самых распространённых моделей в линейке; аналоги других брендов могут отличаться по длине или толщине стенок - всегда сверяйтесь с документацией.
