Гильза медная ГМ 50-11 ГОСТ 23469.3 | UGT11-050-11 IEK

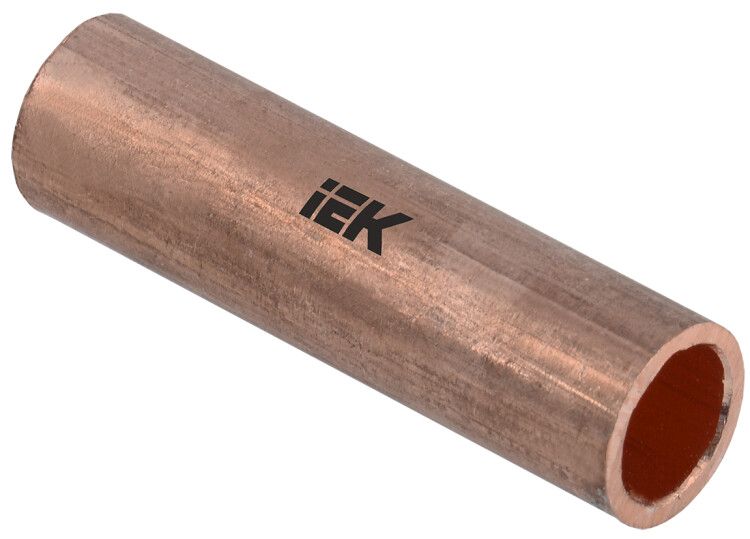

Гильза медная ГМ 50-11 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 50 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и минимальное переходное сопротивление.

Назначение и область применения

Гильза медная ГМ 50-11 ГОСТ 23469.3 используется для создания электрического контакта между двумя медными жилами кабеля или провода. Подходит для стыковых соединений в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях напряжением до 10 000 В. Особенно эффективна при работе с многожильными проводниками, где требуется равномерное распределение давления при опрессовке.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает высокую электропроводность и устойчивость к окислению.
• Поперечное сечение: 50 мм2 - рассчитана на провода и кабели именно этого сечения.
• Тип соединения: Стыковой - соединяет два конца проводника в одну линию без ответвлений.
• Способ монтажа: Опрессовка - требует специальных клещей или пресса, не допускает пайки или болтового крепления.
• Форма: Длинная - увеличенная длина позволяет добиться более равномерной деформации при опрессовке и снижает риск повреждения жил.
• Изоляция: Поливинилхлорид (PVC) - защищает место соединения от внешних воздействий, но не является основной изоляцией кабеля.
• Напряжение: До 10 000 В - соответствует требованиям для средневольтных сетей.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, что упрощает идентификацию.
• Защитное покрытие: Отсутствует - не имеет антикоррозийного слоя, поэтому не рекомендуется для открытой установки в агрессивных средах.

Совместимость и монтаж

Гильза медная ГМ 50-11 ГОСТ 23469.3 совместима исключительно с медными многожильными проводниками сечением 50 мм2. Для монтажа необходим пресс с матрицей, подходящей по размеру и форме гильзы. Убедитесь, что глубина запрессовки соответствует длине рабочей части гильзы - обычно указано в инструкции к прессу. Перед опрессовкой зачистите жилы на длину, равную длине гильзы, удалите оксидную плёнку и нанесите контактную смазку (например, КС-1) для лучшего контакта. После опрессовки проверьте механическую прочность соединения - попробуйте слегка потянуть жилы в противоположные стороны.

Безопасность и стандарты

Гильза медная ГМ 50-11 ГОСТ 23469.3 соответствует ГОСТ 23469.3, который регламентирует требования к медным соединительным гильзам для кабельных систем. Соответствие стандарту гарантирует соответствие электрическим и механическим параметрам, включая температурную стойкость и сопротивление при максимальном токе. Однако сама гильза не заменяет основную изоляцию кабеля - её PVC-оболочка служит лишь временной защитой места соединения до укладки в канал или трубу.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения.
• Длинная форма обеспечивает равномерное распределение усилия при опрессовке, снижая риск перелома жил.
• Совместимость с многожильными проводами делает её универсальной для большинства современных кабелей.
• Срок службы 30 лет - при правильном монтаже соединение не требует обслуживания.
• Удобство идентификации благодаря характерному медному цвету - легко отличить от алюминиевых гильз.

Ограничения применения

• Не применяется для алюминиевых или комбинированных (алюмомедных) жил - возможен электрохимический коррозионный процесс.
• Не предназначен для работы вне закрытых каналов, шахт или распределительных устройств - отсутствие защиты от атмосферных осадков и химических веществ.
• Не допускается использование без опрессовки - пайка, сварка или болтовые зажимы недопустимы.
• Не следует применять в условиях постоянного воздействия солёной воды, кислот, щелочей или агрессивных паров - медь без покрытия подвержена коррозии.

Примеры использования

• Соединение двух участков кабеля ВВГнг-LS 3×50 в распределительной камере подземного кабельного колодца.
• Замена повреждённого участка кабеля в силовой линии 6–10 кВ на трансформаторной подстанции.
• Объединение фазных жил в распределительном щите при модернизации сети.
• Работа с кабелями типа АВВГ, КГ, ПвПн - при условии, что жила медная и сечение точно 50 мм2.

Практические советы

• Перед монтажом всегда проверяйте сечение жилы - даже небольшая разница (например, 48 или 52 мм2) может привести к плохому контакту.
• Используйте только те прессы, которые рекомендованы производителем для гильз ГМ 50-11 - некорректная матрица испортит гильзу.
• После опрессовки обработайте место соединения термоусадочной трубкой или изолирующей лентой - это повысит уровень защиты.
• Храните гильзы в сухом помещении - влажность способствует образованию оксида меди, что затрудняет контакт.
• Артикул ugt11-050-11 - используйте его при заказе, чтобы избежать путаницы с другими размерами (например, ГМ 35-11 или ГМ 70-11).
