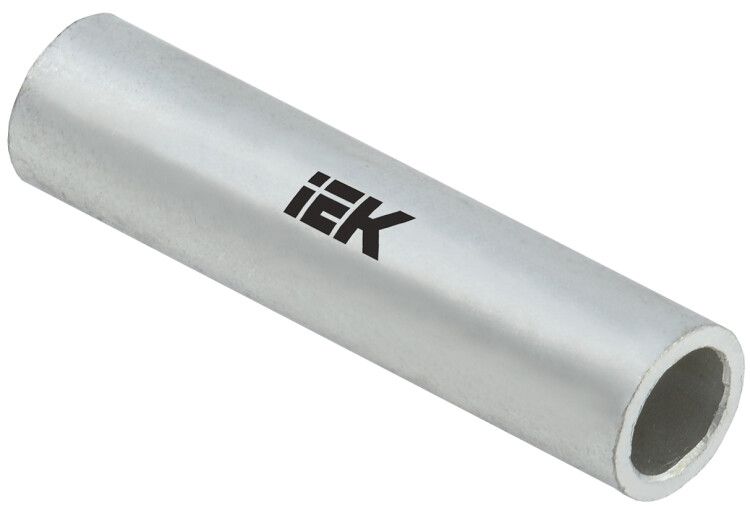

Гильза медная луженая ГМЛ 50-11 ГОСТ 23469.3 | UGTY11-050-11 IEK

Гильза медная луженая ГМЛ 50-11 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель для надёжного соединения медных и алюминиевых жил кабелей сечением 50 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Гильза медная луженая ГМЛ 50-11 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя концами провода или кабеля. Подходит для работы с многожильными и одножильными жилами из меди и алюминия. Часто применяется в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях напряжением до 10 кВ. Также встречается в промышленном оборудовании, энергообъектах и системах заземления.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает высокую электропроводность и механическую прочность.
• Поперечное сечение: 50 мм2 - рассчитана на работу с кабелями и проводами этого сечения.
• Покрытие: Лужёное (олово-висмут) - защищает поверхность от окисления, снижает переходное сопротивление и продлевает срок службы.
• Тип соединения: Стыковое - соединяет два конца проводника в одну линию без ответвлений.
• Способ монтажа: Опрессовка - требует специальных клещей или пресса для плотной деформации гильзы вокруг жил.
• Форма: Длинная - увеличенная длина позволяет равномерно распределить давление при опрессовке, повышая надёжность контакта.
• Рабочее напряжение: До 10 000 В - соответствует требованиям для средневольтных сетей.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Серый - результат лужёного покрытия, не влияет на функциональность.

Совместимость и монтаж

Гильза медная луженая ГМЛ 50-11 ГОСТ 23469.3 совместима с многожильными проводниками из меди и алюминия. Для правильного монтажа необходимо:

• Зачистить жилы на длину, соответствующую внутренней длине гильзы (обычно 30–40 мм).
• Удалить оксидную плёнку с алюминиевых жил перед вставкой.
• Вставить жилы с двух сторон до упора - они должны встретиться в середине гильзы.
• Опрессовать с помощью матрицы, подходящей по размеру (диаметр гильзы - около 8–9 мм).
• Не допускать перекоса жил - это снижает контактное сопротивление и предотвращает нагрев.

Для проверки качества соединения рекомендуется провести контрольный осмотр после опрессовки: гильза должна быть равномерно сплющена, без трещин и выступов.

Безопасность и стандарты

Гильза медная луженая ГМЛ 50-11 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3, что гарантирует соответствие нормам безопасности для электромонтажных работ в электроустановках до 10 кВ. Лужёное покрытие снижает риск возникновения тепловых точек при длительной нагрузке. Соответствует требованиям ПУЭ и ГОСТ Р 50571 для надёжных соединений в силовых цепях.

Преимущества

• Высокая электропроводность благодаря материалу - медь.
• Защита от коррозии - лужёное покрытие сохраняет качество контакта даже во влажной среде.
• Долговечность - срок службы 30 лет при правильной установке.
• Улучшенная механическая прочность - длинная форма гильзы даёт более равномерное распределение усилия при опрессовке.
• Совместимость с алюминием - позволяет использовать в смешанных цепях без дополнительных переходников.

Ограничения применения

• Не предназначен для соединения жил сечением менее 35 мм2 или более 70 мм2 - использование вне диапазона снижает надёжность.
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +105 C - возможна деградация луда.
• Не заменяет изоляционные муфты - требуется дополнительная изоляция (термоусадочные трубки или изолента) после монтажа.
• Не подходит для мобильных или вибрационных соединений - фиксированное стыковое соединение не компенсирует движение.

Примеры использования

• Соединение кабелей КВВГ 3×50 в распределительном щите подстанции.
• Обрывной участок кабеля на воздушной линии 6–10 кВ при ремонте.
• Присоединение заземляющего проводника к шине заземления в цеховой сети.
• Переход от алюминиевой жилы к медному выводу трансформатора.

Практические советы

• Выбирайте пресс-клещи с матрицей, указанной производителем для GML 50-11 - некорректный инструмент вызывает плохой контакт.
• Перед монтажом протестируйте гильзу на предмет деформаций - изгиб или вмятина недопустимы.
• При работе с алюминием используйте антиоксидантную пасту - она предотвращает образование оксидной плёнки.
• Проверяйте глубину ввода жил - если одна жила не дошла до центра, соединение будет слабым.
• После опрессовки обязательно изолируйте место соединения - даже лужёная гильза не является изолятором.
• Артикул ugty11-050-11 - запомните его для заказа запасных элементов; он одинаковый в каталогах IEK и IEK (ИЭК).
