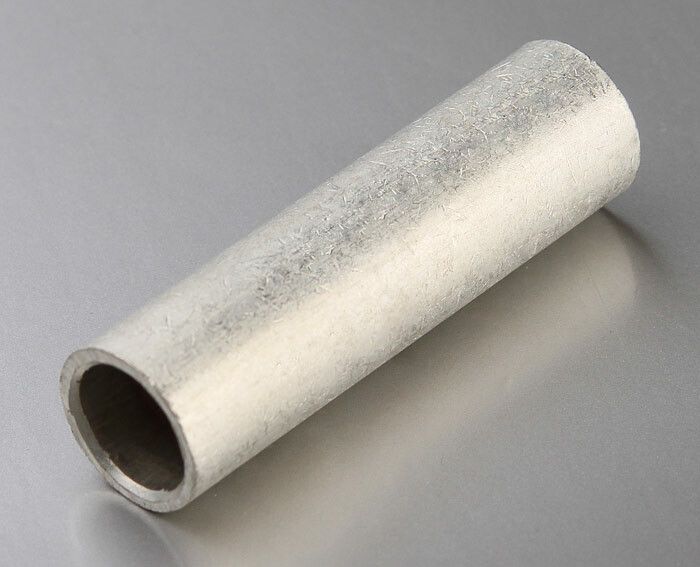

Гильза обжимная для проводов

Соединительные гильзы применяются для надёжного и безопасного соединения медных проводов методом опрессовки. Используются в распределительных щитах, силовых сетях, промышленном и автопроме.

Как выбрать

Основные параметры, влияющие на выбор гильзы:

• Сечение провода: должно точно соответствовать сечению гильзы. Несоответствие приводит к плохому контакту, нагреву и возможному выходу из строя соединения.
• Наличие изоляции: изолированные гильзы уже имеют пластиковую оболочку - удобны для работ в труднодоступных местах и повышают безопасность. Без изоляции требуют дополнительной изоляции (например, термоусадки).
• Материал и покрытие: основа - медь или латунь; лужёные гильзы более устойчивы к коррозии и лучше подходят для условий с повышенной влажностью.
• Способ монтажа: все представленные гильзы - обжимные (опрессовка). Требуют использования ручного или гидравлического инструмента.
• Тип соединения: большинство - стыковые; некоторые серии допускают параллельное ответвление. Это важно при проектировании разветвлённых линий.

Выбор по характеристикам

По сечению провода

Правильный подбор по сечению - залог надёжного контакта. Гильзы подбираются так, чтобы жила плотно входила во внутреннюю часть. Слишком большой диаметр вызывает люфт, слишком малый - невозможно установить провод. На сайте представлены гильзы от 0.5 мм кв. до 240 мм кв.. Например, для бытовой проводки (1.5-2.5 мм кв.) подойдут модели [1] [2] [3]. Для мощных линий (10-185 мм кв.) - [4] [5] [6].

Товары: [1] [2] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [4] [5] [19] [20] [21] [22] [23] [24] [25] [26] [6] [27] [28] [29] [30] [3] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46]

С изоляцией и без

Изолированные гильзы ([1] [2] [7] [8] [9] [10] [11] [12] [13]) уже готовы к монтажу - после опрессовки место соединения защищено ПВХ-оболочкой. Удобны при работе в щитах, автомобилях, где риск случайного касания выше. Гильзы без изоляции ([3] и другие ГМЛ/ГМ) требуют дополнительной защиты (термоусадка, изолента), но они дешевле и доступнее в больших сечениях. Выбор зависит от условий эксплуатации и требований безопасности.

Товары: [1] [2] [7] [8] [9] [10] [11] [12] [13] [19] [20] [21] [22] [23] [24] [25] [26] [6] [27] [28] [29] [30] [3] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46]

Материал: медь vs латунь

Гильзы из меди ([2] [13] [3] [20] и др.) - лучший выбор по электропроводности и совместимости с медными проводами. Особенно актуально при частых температурных изменениях - коэффициент расширения одинаков, меньше риск ослабления контакта. Латунные ([1] [7] [11] и др.) менее электропроводны, но достаточно надёжны для большинства задач. Однако при длительной нагрузке могут потребовать повторной протяжки. Медные - предпочтительны для ответственных участков.

Товары: [2] [13] [3] [20] [21] [22] [23] [24] [25] [26] [6] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [46] [1] [7] [8] [9] [10] [11] [12] [14] [15] [16] [17] [18] [4] [5]

Выбор по бюджету

Бюджетные решения

На нижней границе цены расположились гильзы меньшего сечения и без изоляции - например, [22] [28] [27] [44]. Они изготовлены из меди, часто с лужёным покрытием, но относятся к самым тонким (1.5-2.5 мм кв.). Что теряете: такие гильзы не решают задач средних и крупных сечений. Также отсутствует заводская изоляция - нужно дополнительно её организовывать. Оправданы при массовом монтаже второстепенных линий, когда каждый рубль считается.

Товары: [22] [28] [27] [44] [39] [43] [46]

Средний сегмент

Сюда попадают изолированные гильзы среднего сечения (до 6 мм кв.) - [1] [2] [8] [13] и аналогичные. Получаете: уже собранный комплект «металл + изоляция», что экономит время и снижает вероятность ошибки. Цветная изоляция помогает в маркировке. Материал - чаще медь, реже латунь. Подходят для большинства бытовых и коммерческих проектов. Разброс цен связан с материалом (медь дороже латуни) и формой (мультирядные или с окном контроля - дороже).

Товары: [1] [2] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [4] [25] [34] [40] [42] [33] [32] [3]

Высокий ценовой сегмент

Дорогие позиции - это гильзы больших сечений (от 70 мм кв. и выше), такие как [6] [29] [41] [38]. Цена растёт из-за расхода материала (медь недёша). Что получаете: возможность работы с мощными линиями, гарантированная проводимость и механическая прочность. Эти гильзы используются в промышленных щитах, энергораспределительных системах. Экономить здесь нельзя - некачественный переходник станет узким местом всей системы.

Товары: [6] [29] [30] [36] [26] [23] [37] [35] [42] [41] [38] [19]

Выводы

Если работаете с проводами 0.5-2.5 мм кв. и хотите быстро и аккуратно - смотрите изолированные гильзы: [1] (латунь), [2] (медь). Для сечений 4-6 мм кв. - [11] [12]. Если задача масштабная и требуется сборка в щите - выбирайте медные лужёные гильзы без изоляции: [22] (2.5 мм кв.), [25] (10 мм кв.), [26] (50 мм кв.). Для мощных линий (70 мм кв. и выше) единственный вариант - [23] [36] [6] [29]. Если нужно сделать ответвление - обратите внимание на модель [46] (параллельное соединение). Для постоянной эксплуатации в условиях влажности - только лужёные гильзы.
