Гильза кабельная ГМЛ 120-17 - 41177 КВТ

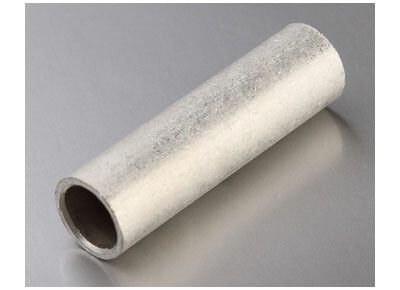

Гильза медная луженая ГМЛ 120-17 под опрессовку от бренда КВТ предназначена для надёжного стыкового соединения медных кабелей и проводов сечением 120 мм2 методом опрессовки. Применяется в силовых сетях до 10 кВ, особенно там, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Гильза медная луженая ГМЛ 120-17 под опрессовку используется исключительно для создания стыковых соединений между двумя концами одножильных ожильных медных кабелей. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, кабельных линиях и на промышленном оборудовании. Напряжение до 10 кВ позволяет применять её в средневольтных системах - например, для соединения кабелей типа ААШв, АСБ, ВВГнг-Ls.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость и механическая прочность.
• Покрытие: Лужение оловом с добавкой висмута - повышает антикоррозийные свойства, предотвращает окисление при хранении и эксплуатации.
• Номинальное сечение: 120 мм2 - подходит для кабелей и проводов этого сечения.
• Внутренний диаметр: 17 мм - точно соответствует наружному диаметру жил 5–6 класса гибкости.
• Наружный диаметр: 22 мм - обеспечивает удобство захвата при опрессовке и компактность сборки.
• Форма: Длинная гильза - равномерное распределение давления при опрессовке, снижает риск перегрева.
• Способ монтажа: Только опрессовка - требует использование специальных матриц и пресса.
• Напряжение: До 10 кВ - рабочее напряжение, не более!
• Стандарт: ГОСТ 23469.3-79 - соответствие требованиям к размерам, материалу и качеству соединения.
• Цвет: Серый - результат матового лужения, не является декоративным элементом.

Совместимость и монтаж

Гильза ГМЛ 120-17 под опрессовку совместима только с кабелями и проводами, имеющими жилы 5-го и 6-го класса гибкости. Для жил 2-го и 3-го класса гибкости необходимо использовать другие размеры - см. таблицу подбора от производителя КВТ. Установка возможна только через опрессовку - сварка, пайка или зажимы недопустимы.

Инструмент: требуется пресс с матрицами MW-образной формы, специально разработанными для этой серии. Совместимы с гидравлическими прессами КВТ. Без правильной матрицы соединение будет некачественным - возможно трещины, плохой контакт, нагрев.

Перед монтажом: зачистите жилы на длину, равную глубине гильзы; удалите оксиды; проверьте, что жила свободно проходит внутри гильзы - не должна быть слишком плотной или болтаться.

Безопасность и стандарты

Произведено согласно ГОСТ 23469.3-79 - гарантирует безопасность при работе под напряжением до 10 кВ. Лужение с висмутом соответствует климатическому исполнению Т2 - допущено к использованию во влажных и агрессивных средах. Соответствует нормам безопасности для электроустановок до 35 кВ (ПУЭ, ГОСТ Р 50571). Не содержит свинца - экологически безопасно.

Преимущества

• Высокая теплопроводность меди + лужение = минимальные потери энергии и низкий нагрев в месте соединения.
• Защитное лужение увеличивает срок службы в условиях влаги, солевых осадков, промышленной атмосферы.
• Стандартизованные размеры обеспечивают точное совпадение с наконечниками ГОСТ 7386 - можно собирать единые системы.
• Сквозная конструкция - позволяет легко выровнять жилы перед опрессовкой, минимизируя воздушные зазоры.
• Чётко заданная форма и размеры позволяют автоматизировать процесс монтажа на производствах.

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых проводов - только медь.
• Запрещён монтаж без пресса и подходящих матриц - попытки затянуть клещами или другими средствами опасны.
• Не предназначен для частых изгибов после установки - место соединения становится жестким участком кабеля.
• Не используйте для жил меньшего сечения (например, 70 мм2) - гильза будет слишком большая, соединение будет слабым.
• Не работает с жилами 2–3 класса гибкости без перепроверки по таблице подбора - есть риск неплотного контакта.

Примеры использования

• Соединение двух участков кабеля ААШв 3×120 мм2 при ремонте подземной линии.
• Объединение фазных жил в распределительной камере 10 кВ на подстанции.
• Создание ответвления в цепи питания промышленного конвейера с медными кабелями.
• Ремонт поврежденного участка кабеля в шахте или тоннеле - благодаря лужению сохраняет работоспособность даже при высокой влажности.

Практические советы

• Выбирая гильзу, всегда сравнивайте сечение жилы с номиналом гильзы - лучше взять чуть больше, чем меньше.
• При монтаже в местах с высокой нагрузкой - используйте два пресса по очереди: один для начала, второй для завершения - так получается идеальное соединение.
• После опрессовки проверьте качество: попробуйте слегка повернуть жилы - они должны быть неподвижны. Если есть люфт - замените гильзу.
• Храните гильзы в сухом помещении - хотя лужение защищает, длительное воздействие влаги всё же снижает срок службы.
• Комплектно с этим изделием стоит заказывать наконечники КВТ и матрицы - система полностью совместима, снижаются риски ошибок.
