Гильза для соединения провода

Соединительные гильзы применяются для надёжного и безопасного соединения проводов методом опрессовки. Используются в распределительных щитах, силовых сетях, электроустановках и при ремонте кабельных трасс.

Как выбрать

Основные параметры, влияющие на совместимость и долговечность соединения:

• Сечение провода: должно точно соответствовать указанному диапазону гильзы. При использовании меньшего сечения снижается площадь контакта; большее - не войдёт или будет плохо обжато.
• Материал гильзы: медь - лучшая проводимость и совместимость с медными проводами; латунь - прочнее, но менее проводящая; алюминий - только для алюминиевых проводников.
• Способ монтажа: «опрессовка» требует инструмента и даёт постоянное соединение; «обжимной» часто относится к тем же изделиям, но акцентирует простоту установки.
• Покрытие: лужёные гильзы защищены от коррозии и окисления, особенно важны во влажных условиях или при длительной эксплуатации.
• Тип изоляции: у изолированных гильз - готовое решение с цветной оболочкой (ПВХ, нейлон, термоусадка); неизолированные требуют дополнительной изоляции после опрессовки.

Выбор по характеристикам

По сечению провода: малые (до 2.5 мм кв.)

Гильзы для слаботочных и осветительных цепей, квартирной проводки, оборудования. Подходят для одножильных и многожильных медных проводов. Разница в ценах связана с материалом (медь vs латунь), наличием лужения и типом изоляции. Например, латунные гильзы ([1] [2]) дешевле, но хуже проводят ток; медные с лужением ([3] [4]) более долговечны. Изоляция из нейлона ([3]) выдерживает до 105  град. C против 75  град. C у ПВХ, а термоусадочные ([5]) обеспечивают полную герметизацию.

Товары: [6] [7] [4] [1] [3] [8] [9] [5] [10] [11] [12] [13] [14] [15]

По сечению провода: средние (4-10 мм кв.)

Применяются в силовых линиях питания розеток, автоматов, щитового оборудования. Диапазон начинается от 4 мм кв., чтобы исключить перегрев при нагрузках выше 25 А. Здесь все представленные гильзы - медные, многие - лужёные, что критично при частых коммутациях или в условиях влажности. Отсутствие изоляции у некоторых моделей ([16] [17]) требует дополнительной защиты, но позволяет контролировать процесс обжима.

Товары: [18] [19] [20] [21] [22] [23] [24] [16] [17] [25] [26]

По сечению провода: крупные (25 мм кв. и выше)

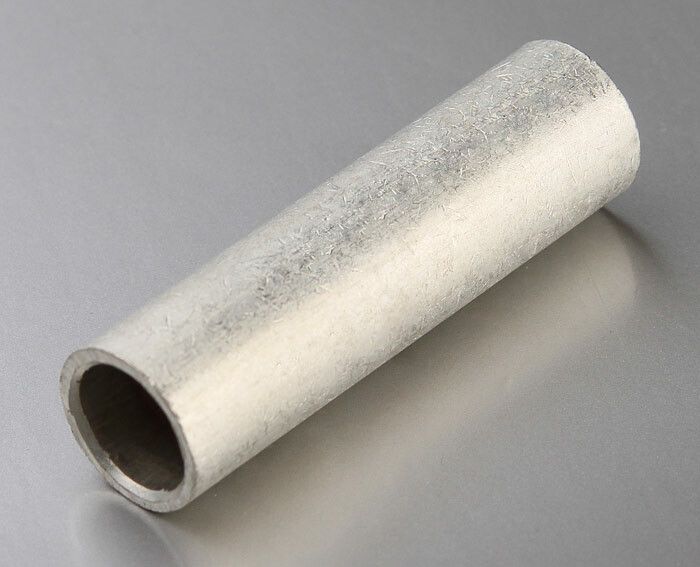

Используются в промышленных энергосистемах, распределительных сетях, подключениях мощных потребителей. Все такие гильзы - медные, чаще всего - лужёные, с рабочим напряжением до 10 кВ. Размеры строго нормированы (например, ГОСТ), поэтому точное соответствие сечению провода обязательно. Продукты серии ГМЛ ([27] [28] [29] и др.) изготовлены из марки М2, имеют оловянно-висмутовое покрытие, что повышает коррозионную стойкость. Алюминиевые аналоги ([30] [31]) - только для алюминиевых проводов, несовместимы с медью.

Товары: [30] [31] [32] [33] [34] [35] [36] [27] [28] [29] [37] [38] [39] [40] [41] [42] [26] [37] [38] [43] [44] [4] [13]

По типу изоляции: термоусаживаемые (ГСИ-Т)

Гильзы с термоусадочной оболочкой ([5] [21] [22]) образуют водонепроницаемое соединение благодаря клеевому слою внутри. Это делает их незаменимыми в сырых помещениях, на улице, в подземных кабельных каналах. Однако они дороже аналогов с ПВХ и требуют источника нагрева (фен, горелка). Конструктивно такие гильзы позволяют визуально проверить качество заделки провода перед усадкой.

Товары: [5] [21] [22]

Выбор по бюджету

Бюджетные решения

Подходят для временных работ, сухих помещений, домашнего использования. Чаще всего сделаны из латуни ([1] [2]) или не имеют защитного покрытия. Термостойкость изоляции ниже (75  град. C), материал - ПВХ, который со временем становится хрупким. Компромисс: риск окисления контакта и ограниченный срок службы в агрессивной среде. Выбор оправдан при единичных подключениях и отсутствии вибраций или влажности.

Товары: [6] [7] [4] [1] [8] [9] [2] [11] [45]

Средний сегмент

Гильзы из меди с лужением и изоляцией из нейлона или усиленного ПВХ. Повышенная стойкость к коррозии и температуре (до 105  град. C). Подходят для щитов учета, распределительных щитов, объектов с периодической влажностью. Большинство изделий этого уровня - универсальны и соответствуют требованиям ПУЭ. Оптимальны для регулярного использования электромонтажниками.

Товары: [3] [21] [22] [23] [24] [16] [17] [25] [26] [41] [33] [36] [43] [44]

Высокий ценовой сегмент

Профессиональные гильзы с термоусадкой и клеевым слоем ([5] [21] [22]) или крупные медные лужёные модели для сечений от 25 мм кв. и выше ([27] [28] [29] [42] и др.). Получаете максимальную надёжность, защиту от влаги, коррозии и возможность работы в тяжёлых условиях. Особенно актуально для промышленных объектов, внешних трасс, систем безопасности. Также в эту группу попадают гильзы больших сечений, где стоимость материалов и производства значительно выше.

Товары: [5] [21] [22] [27] [28] [29] [42] [26] [37] [38] [39] [40] [35] [36] [46]

Выводы

Если задача - ремонт дома или замена проводки в квартире при ограниченном бюджете - смотрите [6] [7] [1]. Для щитов и объектов с повышенными требованиями к надёжности - выбирайте лужёные медные гильзы, например [3] [21] [16]. При работе с влажными или открытymi участками - обязательны термоусаживаемые модели [5] [21] [22]. Для сечений 25 мм кв. и выше - нужна точная подгонка: [27] (25 мм кв.), [28] (35 мм кв.), [29] (95 мм кв.) и другие. Для алюминиевых проводов - только алюминиевые гильзы, например [30] [31]. Совмещение меди и алюминия без переходника вызывает электрохимическую коррозию.
