Соединитель ГСИ 1,5 QUADRO (100шт) - *2A20P ДКС

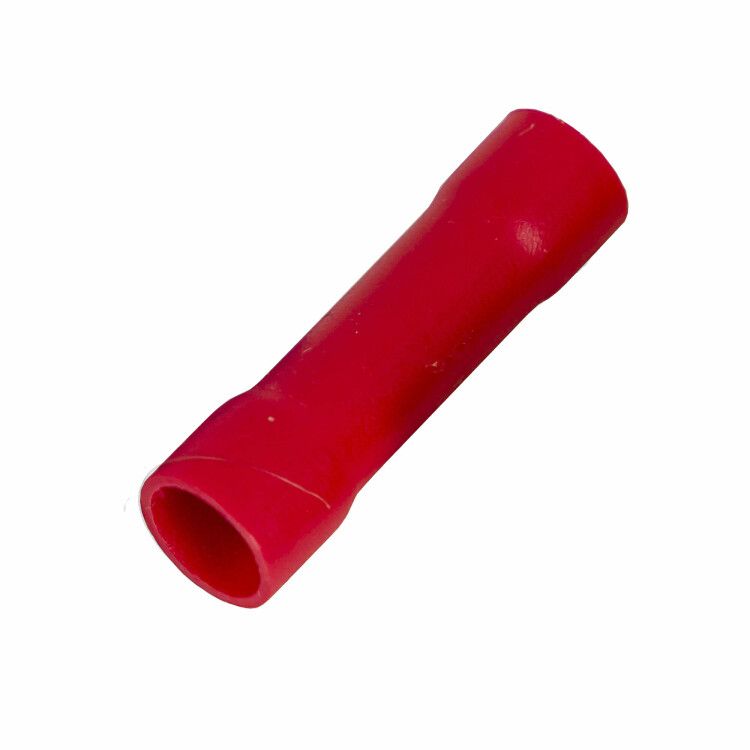

Гильза соединительная 0.25–1.5 мм2 ГСИ, ГСИ(н), QUADRO - это изолированный стыковой соединитель для надёжного соединения медных жил кабеля сечением от 0,25 до 1,5 мм2. Продукт серии Quadro от DKC предназначен для монтажа в распределительных коробках, щитах и на оборудовании, где требуется прочное и защищённое соединение. Упаковано по 100 штук.

Назначение и область применения

Гильза соединительная 0.25–1.5 мм2 ГСИ, ГСИ(н), QUADRO используется для создания одиночного стыкового соединения между двумя концами провода или кабельной жилы. Подходит для внутренней электромонтажной работы: соединение жил в распределительных коробках, подключение устройств управления, сборка цепей освещения, автоматизации и слаботочных систем. Напряжение до 600 В позволяет применять её в бытовых и промышленных сетях переменного тока.

Технические характеристики

• Поперечное сечение кабеля: 0,25–1,5 мм2 (соответствует AWG 16)
• Номинальный ток: 19 А
• Рабочее напряжение: до 600 В
• Материал контакта: медь, лужёная поверхность
• Изоляция: поливинилхлорид (ПВХ), красный цвет
• Форма: длинная гильза
• Способ монтажа: опрессовка специальным клещами
• Количество ответвлений: одно (стыковое соединение двух жил)
• Исполнение: стандартное, фланец изолирован

Совместимость и монтаж

Гильза совместима только с многожильными и одножильными медными проводами указанного сечения. Для установки необходимы инструменты для опрессовки - клещи с матрицей под гильзу типа GSI. Не используйте плоскогубцы или другие неспециализированные инструменты - это снижает механическую прочность и электрическую надёжность соединения. После опрессовки проверьте герметичность изоляции: она должна плотно прилегать к жиле, без зазоров и повреждений.

Безопасность и стандарты

Гильза соответствует требованиям к изолированным соединителям для низковольтных сетей. Лужёное покрытие предотвращает окисление меди, что особенно важно во влажных средах. Красная изоляция упрощает визуальную идентификацию типоразмера. Соединение не требует дополнительной термоусадки или изолирующей ленты - изоляция уже выполнена в заводских условиях.

Преимущества

• Лужёная медь увеличивает срок службы соединения, исключает коррозию даже при колебаниях влажности
• Плотная ПВХ-изоляция защищает от случайного замыкания и механических воздействий
• Красный цвет легко отличить от других типов гильз - снижает риск ошибки при монтаже
• Высокая плотность опрессовки гарантирует минимальное переходное сопротивление
• Удобная упаковка по 100 штук - экономично для массового монтажа

Ограничения применения

• Не алюминиевые или комбинированные (медно-алюминиевые) жилы - возможна электрохимическая коррозия
• Запрещено использовать для проводов сечением менее 0,25 мм2 или более 1,5 мм2 - это вызывает перегрев или плохую фиксацию
• Не рекомендуются для открытого монтажа вне корпуса - изоляция ПВХ не рассчитана на длительное UV-воздействие
• Не подходит для высоких частот (>1 kHz) в радиочастотных цепях - из-за паразитной индуктивности длинной формы

Примеры использования

• Соединение жил светильника в распределительной коробке квартиры
• Объединение выходов датчиков в контроллер автономной системы
• Подключение проводов к клеммам автомата в щите управления
• Перемычки внутри панели автоматики на заводе

Практические советы

• Выбирайте гильзу именно по сечению жилы - не ориентируйтесь на внешний диаметр изоляции провода
• При использовании нескольких гильз одного типа - сохраняйте целостность упаковки; пометьте контейнеры для удобства
• Проверяйте соответствие матрицы опрессовывающих клещей типу GSI - некорректный инструмент деформирует гильзу
• После монтажа потяните за жилы - соединение не должно расходиться. Это первичная проверка качества опрессовки
• Для помещений с повышенной влажностью (бани, подвалы) эта модель предпочтительнее нелужёных аналогов
