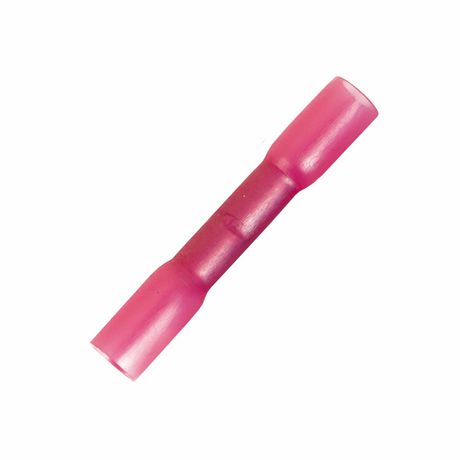

Гильза соединительная изолированная ТУТ 0.25-1.5кв.мм ГСИ (уп.100шт) DKC 2A20P-TST ДКС

Гильза соединительная изолированная (ТУТ) 0,25-1,5 кв.мм (ГСИ, ГСИ-н) от DKC используется для надёжного и защищённого соединения однопроволочных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Благодаря термоусадочной изоляции и лужёной меди, продукт обеспечивает механическую прочность и устойчивость к окислению - особенно актуально в условиях повышенной влажности или колебаний температур.

Назначение и область применения

Гильза соединительная изолированная (ТУТ) 0,25-1,5 кв.мм (ГСИ, ГСИ-н) применяется для создания односторонних концевых соединений между двумя проводниками. Подходит для монтажа в распределительных коробках, щитах, на оборудовании с ограниченным доступом. Часто используется в системах автоматизации, освещении, бытовой и промышленной электропроводке, где требуется компактное и долговечное соединение без дополнительной изоляции.

Технические характеристики

• Номинальное сечение провода: 0,25–1,5 мм2 - подходит для тонких и средних сечений, включая провода типа ПВ-1, ПВ-3, NYM
• Номинальный ток: 19 А - рассчитана на работу в цепях с нагрузкой до этого значения при нормальных условиях
• Рабочее напряжение: до 600 В - безопасна для сетей переменного и постоянного тока до указанного предела
• Материал контакта: медь марки М1, лужёная - снижает риск окисления, повышает срок службы
• Материал изоляции: полиэтилен (PE) - эластичный, устойчивый к перегреву, не выделяет токсичных веществ при нагреве
• Цвет изоляции: красный - стандартизированный цвет для удобства идентификации
• Форма: длинная гильза - позволяет равномерно распределить усилие при опрессовке
• Класс по AWG: 16 - совпадает с американским эквивалентом сечения ~1,3 мм2
• Максимальная рабочая температура: +125 C - сохраняет целостность при высоких температурах внутри оборудования
• Класс горючести: HВ по UL 94 - самозатухающий материал, не распространяет пламя

Совместимость и монтаж

Гильза соединительная изолированная (ТУТ) 0,25-1,5 кв.мм (ГСИ, ГСИ-н) совместима с любыми медными жилами, в том числе многопроволочными. Для установки необходима специальная опрессовывающая клещи с матрицей под сечение 0,25–1,5 мм2. Установка выполняется следующим образом:

• Зачистите изоляцию с обоих проводов на длину, равную половине длины гильзы
• Вставьте каждый провод с противоположных сторон до упора - внутренний ограничитель гарантирует одинаковое погружение
• Обожмите гильзу клещами в одном месте посередине
• Не требует последующего теплового воздействия - изоляция уже готова, термоусадка здесь не предусмотрена

Внимание! Продукт предназначен исключительно для **медных** жил. Не использовать с алюминием или комбинированными проводами.

Безопасность и стандарты

• Соответствует требованиям UL 94 (класс горючести HB) - безопасен при использовании в закрытых устройствах
• Работает при напряжении до 600 В - соответствует требованиям для бытовых и промышленных систем
• Изоляция выполнена из полиэтилена, не содержащего хлора - не образует едких паров при перегреве

Преимущества

• Лужёная медь - минимизирует коррозию, увеличивает срок службы соединения
• Длинная форма гильзы - обеспечивает более равномерное давление при опрессовке и лучший контакт
• Внутренний ограничитель - исключает перекос и неполную вставку провода, что повышает надёжность
• Стандартный красный цвет - легко отличается от других типов гильз, ускоряет диагностику
• Высокий порог температуры (+125 C) - подходит для мест рядом с источниками тепла

Ограничения применения

• Не для алюминиевых или медно-алюминиевых проводов - возможен электрохимический эффект и разрушение контакта
• Не рекомендовано использование вне помещений без защиты от прямого UV-излучения - полиэтилен со временем стареет под солнцем
• Не допускается применение в цепях выше 600 В - риск пробоя изоляции
• Не является заменителем клеммника - нельзя использовать там, где нужна возможность демонтажа

Примеры использования

• Соединение фазных проводов в распределительном щите квартиры
• Подключение датчиков движения и светильников в системах автономного освещения
• Монтаж проводки в шкафах управления станков и конвейеров
• Замена участка поврежденного провода в слаботочных цепях (например, сигнализация, домашняя автоматика)

Практические советы

• Выбирайте именно эту модель (ГСИ, ГСИ-н) при работе с проводами сечением менее 1,5 мм2 - она лучше справляется с малыми сечениями, чем универсальные аналоги
• Перед опрессовкой проверьте, чтобы провода были полностью вставлены до упора - иначе контакт будет плохим
• Используйте качественные клещи с правильной матрицей; некорректное обжатие - основная причина отказов
• Эта гильза от DKC (ДКС) хорошо зарекомендовала себя в сериях Quadro - идеальна для модульных решений
• Артикулы 2a20p-tst можно заказывать партиями - они часто используются в массовой сборке оборудования
