Соединительная гильза изолированная L-26 мм 0.5-1.5 мм² (ГСИ 1.5/ГСИ 0,5-1,5) красная | 08-0711 REXANT MEET

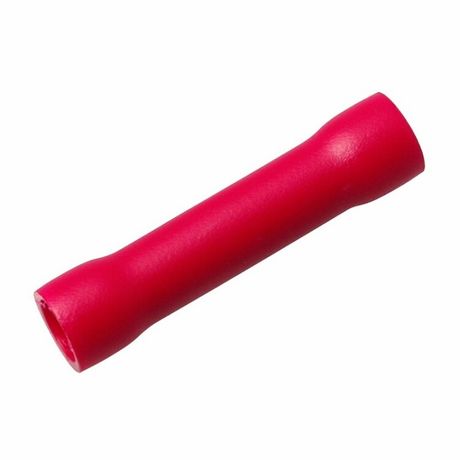

Гильза соединительная изолированная L-26 мм 0.5-1.5 мм² (ГСИ 1.5, ГСИ 0.5-1.5, ГСИ(н)) красная от REXANT — это готовое решение для надёжного и безопасного стыкового соединения одножильных и многожильных медных проводов сечением 0,5–1,5 мм². Продукт сочетает в себе металлический контакта и изолирующий корпус, исключая необходимость дополнительной изоляции после монтажа.

Назначение и область применения

Гильза соединительная изолированная предназначена для создания прочного и долговечного электрического соединения между двумя проводниками. Подходит для работ, где требуется быстрая сборка и повышенная надёжность: монтаж проводки в автомобилях, железнодорожных вагонах, авиационных системах, судостроении, а также в климатическом и радиоэлектронном оборудовании. Особенно эффективна там, где есть вибрации, частые перемещения или ограниченное пространство.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм²
• Номинальный ток: 19 А
• Номинальное напряжение: 600 В
• Длина гильзы (металлическая часть): 15 мм
• Общая длина с изоляцией: 26 мм
• Материал контакта: латунь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Рабочая температура: от –40 °C до +80 °C
• Тип соединения: стыковой
• Способ монтажа: обжим
• Количество ответвлений: 0

Совместимость и монтаж

Гильза соединительная изолированная L-26 мм 0.5-1.5 мм² (ГСИ 1.5, ГСИ 0.5-1.5, ГСИ(н)) красная совместима только с медными проводами круглого сечения. Для установки требуются специальные обжимные клещи: HT-301 H, HT-301 N или HT-301 W. Монтаж выполняется следующим образом:

• Зачистите концы проводов на длину, соответствующую внутренней части гильзы (~10–12 мм).
• Вставьте каждый провод с противоположных сторон до упора — ограничительная вытяжка по центру обеспечивает равномерное расположение.
• Обожмите гильзу клещами через изоляцию — давление распределено так, чтобы не повредить ПВХ-корпус.

Не используйте обычные плоскогубцы или кусачки — они не обеспечивают герметичного контакта и риск перегрева увеличивается.

Безопасность и стандарты

Изоляция из ПВХ обеспечивает защиту от случайного прикосновения к токоведущим частям. Номинальное напряжение 600 В позволяет использовать продукт в сетях переменного и постоянного тока до этого значения. Лужёное покрытие снижает окисляемость контактов и продлевает срок службы в условиях повышенной влажности. Соответствует требованиям к электроизоляционным изделиям для промышленного оборудования.

Преимущества

• Готовая изоляция — не нуждается в дополнительной термоусадке или изоленте.
• Латунь с лужением гарантирует низкое переходное сопротивление и устойчивость к коррозии.
• Красный цвет изоляции легко идентифицируется при обслуживании и диагностике.
• Длинная форма (L=26 мм) обеспечивает более равномерное распределение усилия при обжиме и лучший контакт.
• Высокая механическая прочность — подходит для подвижных объектов и вибрационных нагрузок.

Ограничения применения

• Не применяется для алюминиевых или медно-алюминиевых проводов — материал контакта рассчитан только на медь.
• Не предназначен для использования вне температурного диапазона –40…+80 °C — при экстремальных температурах ПВХ становится хрупким или мягким.
• Не допускается использование без профессиональных обжимных клещей — неквалифицированный обжим приводит к плохому контакту и перегреву.
• Не рекомендуется для открытых участков под прямыми солнечными лучами длительное время — УФ-лучи могут ускорить старение ПВХ.

Примеры использования

• Соединение силовых проводов в бортовой сети автопроизводства.
• Монтаж цепей управления в кабинах поездов и метро.
• Сборка электропроводки внутри холодильных камер или печей.
• Подключение датчиков в летательных аппаратах с высокими требованиями к надёжности.

Практические советы

• Перед обжимом проверьте соответствие сечения провода — слишком тонкий провод может выпасть, слишком толстый — не войдёт.
• При работе с многожильными проводами слегка скрутите жилы перед введением в гильзу — это предотвращает их разлетание при обжиме.
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать, а провода не должны шевелиться внутри.
• Храните гильзы в сухом месте — даже с лужёным покрытием, длительное воздействие влаги может вызвать микрокоррозию.
• Артикулы etm08-0711 и 08-0711 — это один и тот же товар; различия в номерах связаны с внутренними каталогами поставщиков.
