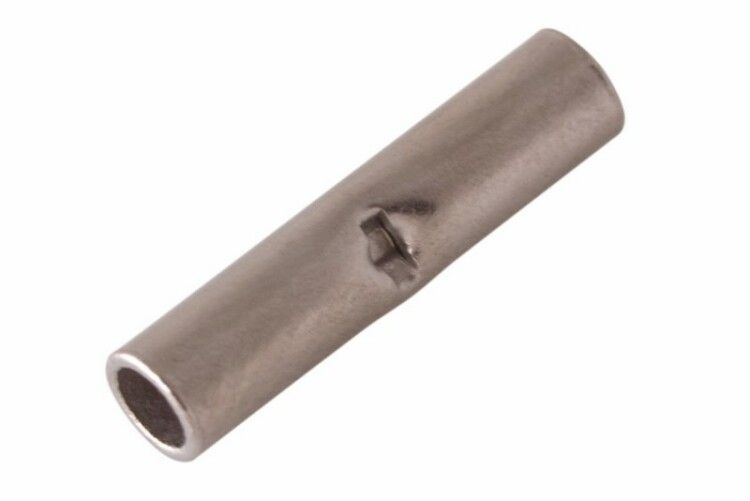

Соединительная гильза L-15 мм 0.5-1.5 (ГМЛ (DIN) 1,5) | 08-0712 REXANT MEET

Соединительная гильза Rexant 08-0712 - это компактный, долговечный элемент для создания надежного стыкового соединения между двумя медными проводниками сечением 0,5–1,5 мм2. Применяется там, где важно сохранить целостность контакта даже при вибрациях и частых перемещениях - например, в автопроме, железнодорожном оборудовании или системах управления климатом.

Назначение и область применения

Гильза соединительная Rexant 08-0712 используется исключительно для **стыкового соединения** двух одиночных проводов - один заходит с одной стороны, второй - с другой. Она не предназначена для ответвлений или тройников. Подходит для многожильных медных проводов, особенно когда требуется повышенная механическая прочность и устойчивость к вибрациям. Часто применяется в подвижных объектах: автомобилях, вагонах, авиационных и морских системах, а также в чувствительном оборудовании, где перебои в питании недопустимы.

Технические характеристики

• Номинальное сечение провода: 0,5 – 1,5 мм2 (соответствует AWG 16–22)
• Длина гильзы: 15 мм
• Материал корпуса: Латунь - обеспечивает хорошую электропроводность и коррозийную стойкость
• Покрытие: Электролитическое лужение - снижает окисление, повышает долговечность контакта
• Номинальный ток: до 19 А
• Рабочее напряжение: до 35 кВ (технический предел; фактически используется в сетях до 1 кВ)
• Тип соединения: Стыковый, без ответвлений
• Способ монтажа: Обжим пресс-клещами
• Исполнение: DIN - соответствие европейскому стандарту формата и размеров

Совместимость и монтаж

Гильза Rexant 08-0712 совместима только с медными проводами указанного сечения. Для установки необходимо использовать специальные обжимные клещи: HT-301 H, HT-301 N или HT-301 W. Перед обжимом провода должны быть зачищены на длину около 8–10 мм и полностью введены внутрь гильзы до упора - контрольная выступающая отметка по центру гарантирует правильную центровку. После этого выполняют два-три обжима по всей длине гильзы. Неправильно выполненный обжим приведёт к увеличению переходного сопротивления и нагреву.

Безопасность и стандарты

Гильза изготовлена в соответствии с требованиями стандарта DIN, что обеспечивает точность размеров и взаимозаменяемость с другими изделиями этой категории. Материалы сертифицированы для работы в условиях повышенной влажности и температурных колебаний. Однако продукт не предназначен для открытого монтажа вне защиты - изоляцию следует выполнять дополнительно термоусадкой или изолирующей лентой.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой латуни - соединение разрушается при нагрузках
• Лужённая поверхность препятствует окислению меди, продлевая срок службы контакта
• Центрирующий буртик внутри гильзы позволяет точно выставить провода перед обжимом
• Компактная форма (15 мм) удобна для плотной сборки в ограниченном пространстве
• Совместимость с профессиональными обжимными инструментами - минимизирует риск человеческой ошибки

Ограничения применения

• Не алюминиевые провода - материал несовместим, возможен электрохимический эффект
• Не рекомендовано использование в постоянных средах выше +105 C - латунь теряет пластичность, луда начинает разрушаться
• Запрещено применять без последующей изоляции - открытые металлические части представляют опасность поражения током
• Не допускается повторное использование - после одного обжима гильзу нельзя распрессовать и снова зажать
• Не подходит для силовых цепей свыше 19 А - превышение тока вызывает перегрев и выход из строя

Примеры использования

• Соединение проводов питания в бортовой сети легкового автомобиля
• Перемычки между модулями управления в вагонах метро
• Подключение датчиков температуры в холодильных камерах
• Электромонтаж в авиационных шкафах управления
• Сборка кабельных жгутов в судовых системах автоматизации

Практические советы

• Выбирайте обжимные клещи именно с метками HT-301 - они обеспечивают нужное усилие и форму отпечатка
• Перед обжимом проверьте, чтобы провода были полностью запущены в гильзу - видите ли вы их конец с противоположной стороны?
• После обжима потяните каждый провод слегка - если он двигается, значит, обжим выполнен плохо
• Изолируйте место соединения термоусадкой с клеевым слоем - она герметизирует и фиксирует гильзу
• Не используйте плоскогубцы вместо пресс-клещей - результат будет некачественным и небезопасным
• Проверяйте посадочный диаметр провода - слишком толстый провод не войдёт, слишком тонкий - проскочит и не образует надёжного контакта
