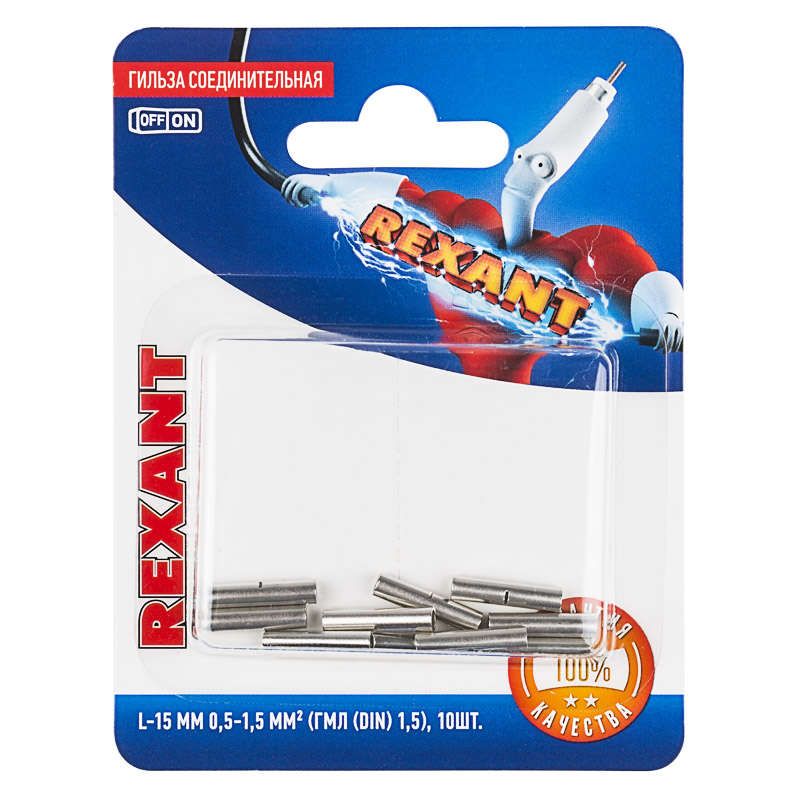

Соединительная гильза L-15 мм, 0.5-1.5 мм², ГМЛ (DIN) 1,5 / BN1.25, в упак. 10 шт. | 06-0429-A Rexant MEET

Соединительная гильза Rexant 06-0429-A - это компактный обжимной соединитель для медных проводов сечением 0,5–1,5 мм2, предназначен для надёжного стыкового соединения в условиях вибраций и подвижных контактов, таких как автопром, железнодорожные системы и авиация.

Назначение и область применения

Соединительная гильза Rexant 06-0429-A используется для создания механически прочных и электрически надёжных соединений между двумя медными проводниками. Подходит там, где важно избежать ослабления контакта из-за движения, тряски или частых перегибов - например, в бортовой сети автомобиля, вагонах, самолётах, судах, а также в оборудовании с повышенной вибронагрузкой: климатических системах, радиоэлектронике, контроллерах управления.

Технические характеристики

• Тип соединения: стыковой (два провода вставляются с противоположных концов)
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Номинальный ток: 15 А
• Рабочее напряжение: до 35 кВ
• Материал корпуса: медь
• Покрытие: лужённое (повышает антикоррозийную стойкость и смачиваемость при пайке)
• Форма: длинная гильза (15 мм), с центральной вытяжкой для точного центрирования жил
• Способ монтажа: обжим пресс-клещами
• Исполнение: DIN-стандарт (соответствует требованиям немецкой нормы по форме и размерам)
• Количество в упаковке: 10 штук

Совместимость и монтаж

Соединительная гильза Rexant 06-0429-A совместима исключительно с мягкими многожильными медными проводами указанного сечения. Для одножильных или алюминиевых проводов она не применяется.

Монтаж выполняется с помощью профессиональных обжимных клещей: HT-301 H, HT-301 N или HT-301 W. Перед обжимом необходимо равномерно вставить два провода внутрь гильзы до упора - они должны встретиться в центральной вырезке. Обжим осуществляют одним движением, чтобы добиться плотного контакта без повреждения жил. Неправильно выполненный обжим снижает долговечность соединения и увеличивает риск нагрева.

Безопасность и стандарты

Соединительная гильза Rexant 06-0429-A изготовлена в соответствии с требованиями DIN и рассчитана на работу при напряжении до 35 кВ. Лужёное покрытие предотвращает окисление меди, что особенно важно во влажной среде. Однако продукт не сертифицирован для взрывоопасных зон (Ex-зон) и не предназначен для постоянного погружения в жидкости.

Преимущества

• Высокая механическая прочность за счёт цельнотянутой конструкции
• Лужёное покрытие замедляет коррозию и улучшает контакт при возможной последующей пайке
• Центральная вытяжка гарантирует правильное положение проводов внутри гильзы
• Компактная форма (15 мм) позволяет использовать её в ограниченных пространствах
• Совместимость с популярными моделями пресс-клещей HT-301

Ограничения применения

• Не для алюминиевых, стальных или комбинированных проводов
• Запрещено использование вне температурного режима, допустимого для медных проводов (обычно −40C…+85C)
• Не рекомендовано для открытого монтажа в агрессивных химических средах - даже лужение не спасёт от длительного воздействия кислот и щелочей
• Не является герметичным соединителем; требует дополнительной защиты (термотрубка, изоляция) при работе в сырых помещениях

Примеры использования

• Соединение проводов питания в пульте управления лифтом
• Переборка кабелей в бортовой сети легкового авто
• Монтаж сигнализационных цепей в вагонах метро
• Сборка плат управления в воздушных насосах и HVAC-системах
• Ремонт кабелей в летательных аппаратах с малым свободным объёмом

Практические советы

• Выбирайте обжимные клещи точно по типу гильзы - некорректный инструмент вызывает плохой контакт или разрушение металла
• Перед установкой проверьте, что сечение провода попадает в диапазон 0,5–1,5 мм2 - меньшие жилы выпадут, большие не войдут
• После обжима слегка потяните каждый провод - соединение не должно распадаться
• Для работы в условиях повышенной влаги используйте термоусадочные трубки после обжима
• Эта гильза - не замена клеммнику! Применяйте её только для прямого стыкового соединения двух проводов, а не для ответвлений
