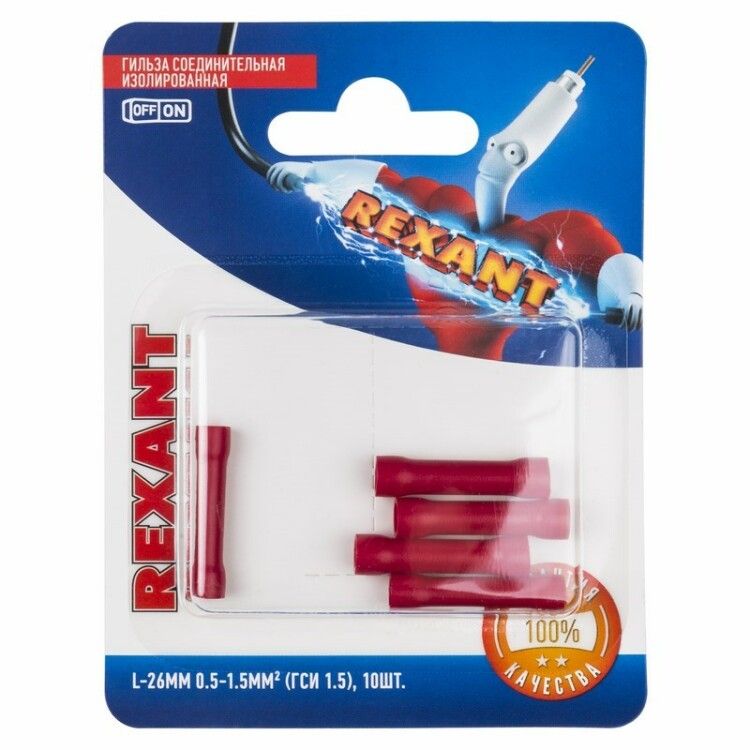

Соединительная гильза изолированная L-26 мм 0.5-1.5 мм² (ГСИ 1.5/ГСИ 0,5-1,5) красная, в упак. 5 шт. | 06-0428-A REXANT MEET

Соединительная гильза изолированная L-26 мм 0.5–1.5 мм2 (ГСИ 1.5 / ГСИ 0.5–1.5 / BV1.25) красная, в упаковке 5 штук от бренда REXANT - это готовое решение для надёжного и изолированного стыкового соединения одножильных и многожильных медных проводов сечением до 1,5 мм2. Удобна для монтажа в условиях ограниченного пространства, особенно там, где требуется высокая механическая прочность и защита от внешних воздействий.

Назначение и область применения

Эта гильза применяется для создания постоянного электрического контакта между двумя концами провода без сварки или пайки. Подходит для работы с медными проводниками в устройствах, испытывающих вибрацию, перепады температур или повышенную влажность. Часто встречается в автомобильной, железнодорожной, авиационной и судовой электронике, а также в системах управления климатическим и радиооборудованием.

Технические характеристики

• Материал жилы: медь, лужённая - повышает corrosion resistance и улучшает проводимость;
• Площадь сечения провода: 0,5 – 1,5 мм2 - оптимально для слаботочных цепей и силовых участков малой мощности;
• Номинальный ток: 19 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Рабочее напряжение: до 600 В - безопасно для сетей переменного и постоянного тока в бытовых и промышленных установках;
• Материал изоляции: ПВХ - термостойкий, устойчив к маслам и химически активным средам;
• Цвет изоляции: красный - стандартизирует фазовый провод в соответствии с цветовым кодом;
• Длина гильзы: 26 мм - длинная форма обеспечивает равномерное распределение давления при обжиме;
• Способ монтажа: обжим - требует специальный инструмент, не предполагает пайки;
• Количество ответвлений: 0 - исключительно стыковое соединение, без тройников;
• Комплектация: 5 штук в упаковке - удобно для серийного монтажа.

Совместимость и монтаж

Гильза совместима только с медными проводами указанного сечения. Для правильного обжима необходимо использовать пресс-клещи с матрицей, подходящей под тип GSI/L-26. Рекомендованы модели HT-301 H, HT-301 N, HT-301 W. Монтаж выполняется следующим образом: зачищенный провод вставляется в обе стороны гильзы, затем через изоляционную часть осуществляется обжим - так, чтобы металл внутри был плотно сдавлен, а изоляция осталась целой. Нельзя обжимать без защиты изоляции - риск повреждения внутренней части и потери герметичности.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным соединителям для электроустановок до 1000 В. Применяемые материалы (медь, ПВХ) не выделяют токсичных веществ при нагреве до рабочих температур. Лужёное покрытие снижает вероятность окисления контакта, что продлевает срок службы и сохраняет низкое переходное сопротивление.

Преимущества

• Заранее изолированная конструкция - экономит время на применение дополнительной изоляции (термотрубок, изоленты);
• Высокая механическая прочность после обжима - выдерживает вибрации и перемещения;
• Чёткая цветовая маркировка - ускоряет идентификацию фазы при обслуживании;
• Не требует пайки - исключает риск перегрева соседних элементов и необходимости в расходниках (припой, флюсы);
• Компактная форма - занимает мало места, идеально для плотной сборки.

Ограничения применения

• Не алюминиевые или комбинированные (медно-алюминиевые) провода - возможен электрохимический эффект и разрушение контакта;
• Не рекомендуется для проводов сечением менее 0,5 мм2 - плохо фиксируются, есть риск выпадения;
• Не предназначен для открытого монтажа вне корпуса при длительном воздействии прямого UV-излучения - ПВХ со временем становится хрупким;
• Недопустимо использование без профессионального обжимного инструмента - неквалифицированный обжим приводит к плохому контакту, перегреву и возгоранию.

Примеры использования

• Соединение проводов питания в бортовой сети автомобиля;
• Монтаж клеммных соединений в контроллерах HVAC системы;
• Переборка проводки в пассажирском вагоне железной дороги;
• Сборка сигнальных цепей в летательных аппаратах;
• Замена поврежденного участка кабеля в щите управления насосной станцией.

Практические советы

• Перед обжимом обязательно зачистите провод на длину, равную половине длины гильзы - слишком большая зачистка снижает надёжность;
• Проверьте соответствие сечения провода - даже небольшая разница (например, 1,0 vs 1,5 мм2) влияет на качество контакта;
• После обжима проверьте усилие: попробуйте легонько дернуть провод - он не должен выскакивать;
• Храните гильзу в сухом месте - хотя ПВХ устойчив к влаге, сырость может вызвать микрокоррозию лужёного меди;
• Для массового монтажа используйте набор из нескольких гильз - всегда есть запас на случай брака или ошибки.
