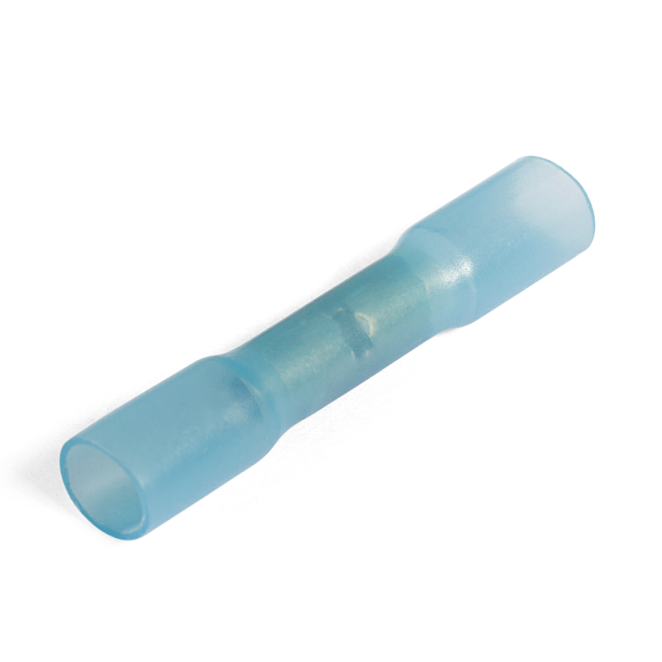

Гильза соединительная изолированная ГСИ-Т 2.5 серия ПРОФИ - 59123 КВТ

Гильза соединительная изолированная ГСИ-Т 2,5 кВт от КВТ предназначена для надёжного стыкового соединения медных проводов сечением 1,5–2,5 мм2 методом опрессовки. Устройство сочетает механическую прочность лужёной меди и герметичную термоусаживающуюся изоляцию, что делает его подходящим для ответственных участков электромонтажа - особенно там, где важна долговечность и защита от влаги.

Назначение и область применения

Гильза соединительная изолированная ГСИ-Т 2,5 кВт используется для создания одиночных стыковых соединений между двумя медными проводниками. Применяется в распределительных щитах, на объектах энергообеспечения, в системах автоматизации, на промышленном оборудовании и в условиях повышенной влажности. Подходит для монтажа внутри помещений и в закрытых каналах, где требуется исключить доступ воздуха и влаги к контакту.

Технические характеристики

• Тип изделия: гильза соединительная изолированная
• Номинальное сечение провода: 1,5 – 2,5 мм2
• Номинальный ток: 27 А
• Номинальное напряжение: до 0,69 кВ
• Материал гильзы: медь марки М1, бесшовная цельнотянутая трубка
• Покрытие: электролитическое лужение
• Материал изоляции: термопласт (термоусаживаемая трубка с клеевым слоем)
• Цвет изоляции: синий
• Форма: длинная
• Внутренний диаметр: 2,3 мм
• Способ монтажа: опрессовка специальными клещами
• Тип соединения: стыковой
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Гильза соединительная изолированная ГСИ-Т 2,5 кВт совместима только с медными проводами указанного сечения. Для правильного монтажа необходимо:

• Зачистить изоляцию с обоих проводов на длину, соответствующую длине гильзы (до стопорной высечки);
• Вставить провода с двух сторон до упора - контроль глубины захода возможен через полупрозрачную изоляцию;
• Произвести опрессовку специальным инструментом с матрицей, рассчитанной под данную модель;
• Не допускать перегрева при опрессовке - температурный режим задаётся инструкцией к клещам.

Перед использованием проверьте соответствие сечения провода и типа гильзы - использование с алюминием или проводами большего сечения недопустимо.

Особенности конструкции

• Центральная стопорная высечка точно указывает предельную глубину ввода жил - снижает риск плохого контакта.
• Фаски на краях гильзы позволяют легко заводить проводники, даже при ограниченном доступе.
• Термоусаживаемая изоляция с клеевым слоем плотно обволакивает соединение, образуя герметичный барьер против влаги, пыли и коррозии.
• Лужёная поверхность повышает устойчивость к окислению и улучшает электропроводность.
• Полупрозрачная оболочка даёт возможность визуально контролировать качество сборки без вскрытия.

Безопасность и стандарты

Гильза соединительная изолированная ГСИ-Т 2,5 кВт изготовлена в соответствии с ТУ 3424-001-59861269-2004. Материал изоляции не содержит галогенов - при возгорании не выделяет токсичных паров. Напряжение 0,69 кВ соответствует требованиям для сетей до 1000 В переменного тока. Соответствует нормам безопасности для электромонтажа в помещениях с повышенной влажностью.

Преимущества

• Высокая надёжность соединения благодаря комбинации металлической гильзы и термоусадки.
• Защита от коррозии - лужение + герметизация исключают окисление контактов.
• Экономия времени: один элемент заменяет несколько компонентов (изоляционная муфта + зажим).
• Удобство контроля качества - видимость положения жил в процессе монтажа.
• Работает в широком диапазоне температур - не хрупнет при и не деформируется при нагреве.

Ограничения применения

• Не для многожильных проводов с большим количеством - требуют предварительной прессовки концов.
• Не рекомендовано применение вне закрытых каналов, в открытых трассах под прямыми солнечными лучами - срок службы изоляции снизится.
• Нельзя использовать с алюминиевыми или медно-алюминиевыми проводами - материал гильзы только медь.
• Не предназначен для частых перемещений или вибраций - применяется в стационарных соединениях.
• Требуется обязательное использование профессионального инструмента для опрессовки - самодельные способы (кусачки, плоскогубцы) недопустимы.

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры.
• Объединение кабелей питания на входе в промышленный станок.
• Монтаж соединений в освещении на улице, когда кабели проходят через стену в закрытом канале.
• Ремонт поврежденного участка силового кабеля в бытовой сети 220 В.

Практические советы

• Выбирайте гильзу именно по сечению провода - 1,5 мм2 и 2,5 мм2 имеют разную длину и толщину стенки.
• Перед опрессовкой протестируйте инструмент на лишнем экземпляре - давление должно равномерно деформировать гильзу без разрывов.
• При работе в сырых местах используйте эту гильзу вместо обычных клеммников - она лучше сохраняет целостность контакта.
• Храните упаковку в сухом месте - хотя изоляция герметична, длительное воздействие влаги на внешнюю часть может повредить этикетку или вызвать коррозию на краях.
• На крупных проектах заказывайте сразу несколько упаковок - удобнее иметь запас, чем прерывать работу ради одной гильзы.
