Гильза кабельная ГМЛ 4-3 - 41164 КВТ

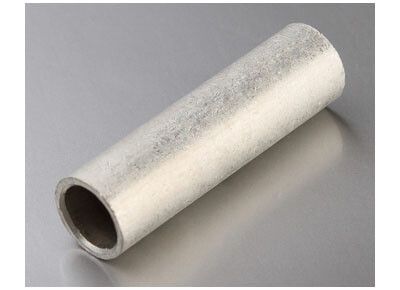

Гильза медная луженая под опрессовку ГМЛ 4-3 (100 шт/упак) от бренда КВТ предназначена для надёжного стыкового соединения медных проводов и кабелей методом опрессовки. Подходит для работы в сетях до 10 кВ, особенно эффективна при использовании с инструментом и матрицами КВТ.

Назначение и область применения

Гильза медная луженая под опрессовку ГМЛ 4-3 используется для создания герметичных и механически прочных соединений между двумя концами медного провода или кабеля - так называемое стыковое соединение. Применяется в силовых цепях, распределительных устройствах, на подстанциях, в промышленном оборудовании и при монтаже кабельных трасс. Особенно актуальна там, где требуется долговременная устойчивость к влаге, окислению и механическим нагрузкам.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость и пластичность.
• Покрытие: Лужение оловом с добавкой висмута - повышает коррозионную стойкость и снижает контактное сопротивление.
• Номинальное сечение провода: 4 кв.мм - подходит для проводников этого сечения.
• Наружный диаметр: 5 мм - позволяет выбрать подходящий размер матрицы для опрессовки.
• Внутренний диаметр: 3 мм - обеспечивает плотное прилегание к жиле провода.
• Напряжение: До 10 кВ - допустимо использование в средневольтных сетях.
• Форма: Длинная гильза - равномерное распределение давления при опрессовке.
• Тип соединения: Стыковое - соединяет два конца провода без ответвления.
• Нормативный документ: ГОСТ 23469.3-79 - соответствие государственному стандарту на качество и размеры.
• Цвет: Серый - цвет лужёной поверхности после обработки.
• Упаковка: 100 штук в упаковке - удобно для крупных проектов и складского учёта.

Совместимость и монтаж

Гильза ГМЛ 4-3 совместима с проводниками 5-го и 6-го классов гибкости - то есть многожильными кабелями с тонкими проволочками. Для однопроволочных жил 2–3 классов гибкости (например, обычных бытовых проводов) необходимо использовать специальные таблицы подбора размеров - стандартная гильза 4 кв.мм может оказаться слишком большой, что снизит прочность соединения.

Для монтажа требуются:
- гидравлический пресс с матрицами MW-образной формы;
- матрицы, совместимые с прессами КВТ - они обеспечивают правильную форму деформации и плотное прилегание стенок гильзы к жиле.
Не используйте плоские или некалиброванные матрицы - это вызывает перегрев, плохой контакт и риск разрушения соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 23469.3-79, который регламентирует размеры, материалы и требования к качеству соединительных гильз. Напряжение до 10 кВ соответствует нормам для среднего напряжения в распределительных сетях. Лужение с висмутом обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний (климатическое исполнение Т2).

Преимущества

• Высокая электропроводность меди гарантирует минимальные потери энергии в месте соединения.
• Лужёная поверхность предотвращает окисление - продлевает срок службы соединения даже в агрессивной среде.
• Стандартные размеры позволяют легко подбирать матрицы и прессы - совместимость с продукцией КВТ снижает риск ошибок при монтаже.
• Сквозная конструкция обеспечивает равномерное распределение усилия при опрессовке - меньше вероятность разрыва жилы внутри.
• Производитель предлагает комплексное решение: гильзы + наконечники + инструмент - всё под одну систему.

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы совместим только с медью.
• Не предназначен для соединения проводов сечением менее 2,5 кв.мм или более 6 кв.мм - возможен перегрев или недостаточная механическая прочность.
• Не следует использовать без пресса - скручивание или пайка не дают такого же уровня надёжности и безопасности.
• Не рекомендуется применять в местах постоянного контакта с открытым огнем или высокими температурами выше 105C - лужение может потерять целостность.

Примеры использования

• Соединение двух участков кабеля ВВГнг-LS 3×4 в распределительной коробке на производстве.
• Замена поврежденного участка силового кабеля 6 кВ в подземной трассе.
• Объединение фазных жил в распределительном щите на подстанции.
• Монтаж заземляющих контуров в условиях повышенной влажности (складские помещения, насосные станции).

Практические советы

• Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы - не больше, чтобы не выступала жила из-под металла.
• Проверьте, что провод полностью вошёл в гильзу - он должен доходить до её центра. Это исключает “пустоты” и неравномерное давление.
• Используйте только матрицы MW-образной формы, рекомендованные КВТ - другие формы могут деформировать гильзу неправильно, нарушая герметичность.
• При работе с несколькими гильзами - храните их в сухом месте. Хотя лужение защищает от коррозии, длительное воздействие влаги может снизить адгезию при последующей опрессовке.
• Для жил 2–3 класса гибкости проверьте таблицу подбора в техническом руководстве КВТ - иногда лучше взять гильзу большего сечения, чем рисковать слабым соединением.
