Гильза соединительная медная луженая ГМЛ 4-3 ГОСТ EKF PROxima | gty-4-3g

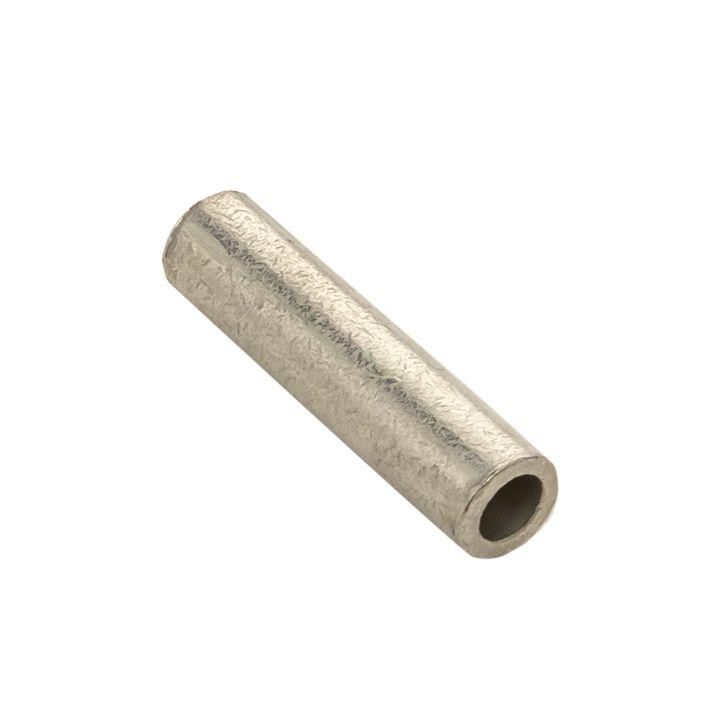

Гильза соединительная медная луженая ГМЛ 4-3 ГОСТ от EKF PROxima предназначена для надёжного стыкового соединения медных проводников сечением 4 кв.мм. Продукт соответствует ГОСТ, имеет лужёное покрытие и рассчитана на работу до 30 А, что делает её подходящей для силовых цепей в распределительных щитах, станках и промышленном оборудовании.

Назначение и область применения

Гильза соединительная медная луженая ГМЛ 4-3 ГОСТ используется для создания прочного и электрически надёжного соединения между двумя концами одножильных или многожильных медных проводов. Подходит для монтажа в распределительных коробках, шкафах управления, на станках, конвейерах и других объектах, где требуется постоянная передача тока до 30 А. Применяется в системах освещения, автоматизации и энергоснабжения зданий.

Технические характеристики

• Номинальное поперечное сечение провода: 4 кв.мм
• Номинальный ток: 30 А
• Материал: медь марки М2, цельнотянутая трубка
• Покрытие: лужёное (Sn) - защищает от окисления и улучшает пайку
• Тип соединения: стыковое - два провода вставляются с противоположных сторон
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке
• Ряд напряжений: до 35 кВ - допустимо использование в сетях высокого напряжения, если соблюдены требования изоляции
• Исполнение: стандартное

Совместимость и монтаж

Гильза совместима с любыми типами медных проводников - одножильными и многожильными, в том числе с изоляцией ПВХ, резины или силикона. Для установки необходима специальная опрессовочная матрица, соответствующая размеру гильзы. Диаметр гильзы подбирается под сечение провода 4 кв.мм; не рекомендуется использовать для проводов меньшего или большего сечения. После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание, отсутствие выступающих жил.

Безопасность и стандарты

Произведено в соответствии с ГОСТ, что гарантирует соответствие механической прочности и электрической проводимости. Лужёное покрытие снижает риск коррозии, увеличивает срок службы контакта. Напряжение до 35 кВ указывает на возможность применения в высоковольтных системах, однако изоляция самого провода должна соответствовать этому уровню - сама гильза не является изолирующим элементом.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери мощности
• Лужёное покрытие предотвращает окисление, особенно в условиях повышенной влажности
• Длинная форма позволяет равномерно распределить усилие при опрессовке, исключая перегиб провода
• Цельнотянутая конструкция из меди М2 исключает пористость и внутренние дефекты
• Совместима с широким спектром инструментов для опрессовки

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен электрохимический контакт и разрушение соединения
• Не заменяет изоляционные материалы: после монтажа необходимо дополнительно изолировать место соединения термоусадкой или изолентой
• Не следует применять в местах с частыми механическими нагрузками без фиксации в клеммнике или корпусе
• Условия эксплуатации: температурный режим ограничен материалом изоляции провода, а не самой гильзой

Примеры использования

• Соединение двух участков кабеля в распределительной коробке
• Объединение фазных проводов в щите управления станком
• Переход от многожильного провода к одножильному в цепях автоматики
• Ремонт повреждённого участка кабеля в промышленной сети

Практические советы

• Выбирайте опрессовочные клещи с матрицей, указанной для GML 4–3 - используйте маркировку на инструменте
• Перед монтажом зачистите провода на длину, равную половине длины гильзы - слишком маленькая зачистка снижает надёжность
• Проверяйте глубину ввода провода: оба конца должны полностью войти в гильзу, чтобы избежать “вылета” жил
• После опрессовки слегка потяните провода - соединение не должно расходиться
• Гильза ГМЛ 4-3 ГОСТ от EKF PROxima (артикул gty-4-3g) хранится в сухом месте - даже лужёное покрытие не защищает от длительного воздействия влаги при открытой эксплуатации
