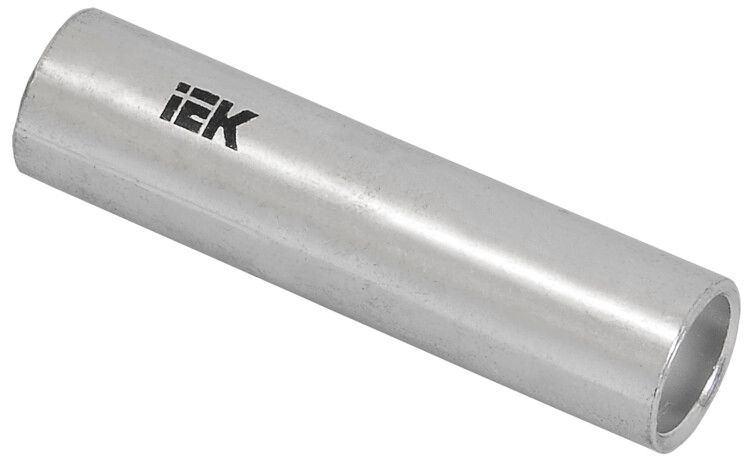

Гильза соединительная ГМЛ-4 луженая медн. IEK UGTY10-004-03

Гильза ГМЛ-4 медная луженая соединительная от IEK - это стыковой соединитель из луженой меди для надёжного соединения одножильных и многожильных проводников сечением 4 кв.мм. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к окислению.

Назначение и область применения

Гильза ГМЛ-4 медная луженая соединительная используется для создания прочного электрического контакта между двумя проводниками одного или разного материала - медь-медь, медь-алюминий, алюминий-алюминий. Подходит для прокладки в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП, в кабельных каналах и других местах, где требуется герметичное и долговечное соединение.

Технические характеристики

• Материал: медь, покрытая слоем олова (лужение)
• Поперечное сечение проводника: 4 кв.мм
• Напряжение: до 10 кВ
• Форма: длинная гильза
• Наружный диаметр: 4,5 мм
• Внутренний диаметр: 3,2 мм
• Способ монтажа: опрессовка специальными клещами
• Совместима с многожильными проводниками: да
• Цвет: серый
• Срок службы: 5 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Гильза ГМЛ-4 медная луженая соединительная совместима с любыми проводниками сечением 4 кв.мм - как медными, так и алюминиевыми. Для установки необходимы пресс-клещи с матрицей, соответствующей размеру гильзы. Монтаж выполняется в два этапа: сначала зачищается изоляция провода (длина зачистки должна равняться длине гильзы), затем проводники вставляются с двух сторон, после чего гильза опрессовывается одним или двумя зажимами в зависимости от рекомендаций производителя клещей. Убедитесь, что проводники полностью вошли внутрь - не допускайте выступания жил за пределы гильзы.

Безопасность и стандарты

Гильза ГМЛ-4 медная луженая соединительная соответствует требованиям к соединителям для высоковольтных систем до 10 кВ. Луженое покрытие снижает риск окисления и повышает устойчивость к коррозии, что важно для работы в условиях повышенной влажности или агрессивной среды. Соединение не требует дополнительной изоляции, однако при необходимости её можно выполнить термоусаживающейся трубкой или изолентой.

Преимущества

• Луженая поверхность обеспечивает лучшую проводимость и защищает от окисления
• Длинная форма гильзы увеличивает площадь контакта, повышая механическую прочность соединения
• Поддерживает соединение разнородных металлов (медь–алюминий) без дополнительных переходников
• Высокая плотность опрессовки минимизирует контактное сопротивление
• Серый цвет позволяет легко отличить от других типов гильз при визуальной проверке

Ограничения применения

• Не предназначен для использования в цепях выше 10 кВ - превышение напряжения недопустимо
• Не рассчитана на частые изгибы или вибрационные нагрузки - применяется в стационарных соединениях
• Срок службы 5 лет указан при нормальных условиях; в агрессивных средах (высокая влажность, химические пары) срок может сокращаться
• Не следует использовать с проводниками меньшего или большего сечения - это нарушит качество опрессовки и безопасность

Примеры использования

• Соединение фазных проводов в распределительном щите 10 кВ
• Объединение медного и алюминиевого кабеля на воздушной линии
• Замена повреждённого участка кабеля в кабельной трассе
• Подключение ответвлений от основного кабеля в подземных камерах

Практические советы

• Перед монтажом обязательно зачистите жилы до металлического блеска - даже небольшая оксидная плёнка снижает надёжность соединения
• Выбирайте пресс-клещи с подходящими матрицами - для гильзы ГМЛ-4 с наружным диаметром 4,5 мм обычно используются матрицы 4–6 мм
• Проверьте глубину входа проводника: он должен доходать до центра гильзы, чтобы опрессовка была равномерной
• После опрессовки осмотрите место соединения: не должно быть трещин, перекосов или выпирающих жил
• Гильза ГМЛ-4 медная луженая соединительная от IEK - одна из самых распространённых моделей в России; всегда сверяйте артикул ugty10-004-03 при заказе
