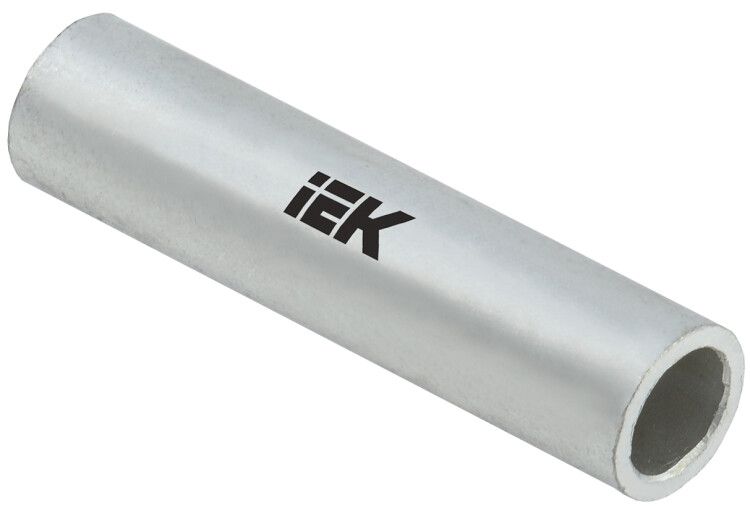

Гильза медная луженая ГМЛ 6-4 ГОСТ 23469.3 | UGTY11-006-04 IEK

Гильза медная луженая ГМЛ 6-4 ГОСТ 23469.3 от бренда IEK - это надёжный стыковой соединитель для медных и алюминиевых проводников сечением до 6 мм2, рассчитанный на напряжение до 10 кВ. Применяется в силовых цепях, где требуется долговременная и безопасная передача тока.

Назначение и область применения

Гильза медная луженая ГМЛ 6-4 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя одножильными или многожильными проводниками. Подходит для монтажа в распределительных щитах, на подстанциях, в кабельных трассах и на промышленном оборудовании. Особенно эффективна там, где важна устойчивость к окислению и высокая механическая прочность соединения.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Покрытие: Лужёное (олово-висмут) - защищает поверхность от окисления, снижает контактное сопротивление и продлевает срок службы.
• Поперечное сечение: 6 мм2 - соответствует проводам с жилами этого сечения, как медным, так и алюминиевым.
• Тип соединения: Стыковой - предназначен для соединения двух концов провода в одну линию.
• Способ монтажа: Опрессовка - требует специальных клещей, обеспечивающих плотную деформацию гильзы вокруг жил.
• Форма: Длинная - увеличенная длина позволяет равномерно распределить давление при опрессовке и повысить механическую прочность.
• Напряжение: До 10 000 В - допущено для работы в средневольтных сетях.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Серый - результат лужёного покрытия, не влияет на работу, но помогает визуально отличить от других типов гильз.
• Подходит для многожильных проводников: Да - совместима с гибкими проводами, что важно для сложной маршрутизации.

Совместимость и монтаж

Гильза медная луженая ГМЛ 6-4 ГОСТ 23469.3 совместима с проводами сечением до 6 мм2, как медными, так и алюминиевыми. Для монтажа необходимы пресс-клещи с матрицей, подходящей под размер гильзы. Убедитесь, что глубина зажима соответствует длине внутренней части гильзы - недостаточное или избыточное давление снижают надёжность соединения. Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы, и вставьте их с обоих концов до упора. После опрессовки проверьте герметичность соединения - не должно быть видно выступающих проволочек.

Безопасность и стандарты

Гильза медная луженая ГМЛ 6-4 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3, что гарантирует соответствие нормам безопасности для электромонтажных работ. Напряжение 10 кВ указывает на возможность применения в системах среднего класса напряжения. Лужёное покрытие предотвращает образование оксидов, которые могут вызывать перегрев и выход из строя соединения.

Преимущества

• Высокая электропроводность благодаря материалу - медь.
• Защита от коррозии - лужёное покрытие сохраняет качество контакта даже во влажной среде.
• Увеличенная длина гильзы - повышает механическую устойчивость и снижает риск разрушения при нагрузках.
• Работает с алюминием и медью - универсальность для смешанных цепей.
• Долгий срок службы - 30 лет при правильной установке.

Ограничения применения

• Не применяется для соединений сечением более 6 мм2 - превышение может привести к перегреву и разрушению.
• Не рекомендовано использование без опрессовки - скрутка или пайка не обеспечивают нужной прочности и надёжности.
• Не подходит для постоянного погружения в жидкости - хотя лужение защищает от влаги, гильза не имеет IP-защиты и не предназначена для открытых водоёмов или подземных колодцев без дополнительной изоляции.
• Требует точного подбора инструмента - некорректные клещи могут повредить гильзу или не обеспечить качественного соединения.

Примеры использования

• Соединение фазных проводов в распределительном щите 10 кВ.
• Объединение медного и алюминиевого кабеля на входе в промышленный станок.
• Замена повреждённого участка кабеля в кабельной канализации.
• Монтаж ответвлений в воздушных линиях электропередачи.

Практические советы

• Перед монтажом всегда проверяйте, чтобы сечение провода точно соответствовало 6 мм2 - даже небольшое отклонение может снизить надёжность.
• Используйте только сертифицированные пресс-клещи с матрицей, указанной производителем для ГМЛ 6-4.
• После опрессовки осмотрите место соединения: если есть трещины, выдавливание металла или торчащие жилы - замените гильзу.
• Для защиты от внешних воздействий после монтажа используйте термоусадочные трубки или изолирующие колпачки - сама гильза не является изоляционным элементом.
• Храните гильзы в сухом месте - длительное воздействие влаги может ослабить лужёное покрытие, особенно при температурных перепадах.
