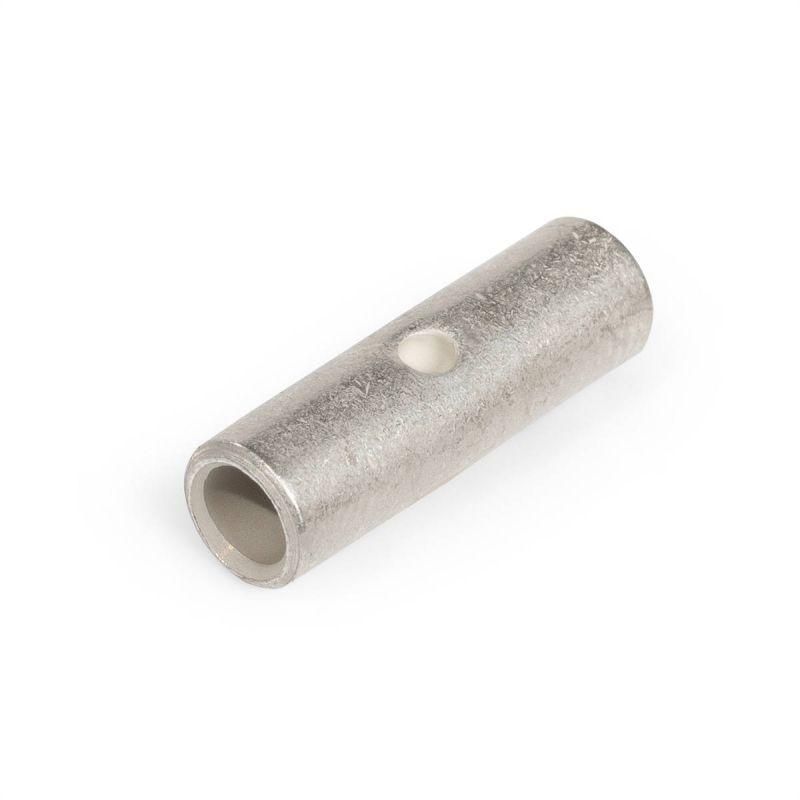

Гильза кабельная ГМЛс 4 (100шт/упак) | 88078 КВТ

Гильза кабельная ГМЛс 4 от КВТ - это стыковой соединитель из лужёной меди для надёжного соединения многожильных и сплошных медных жил сечением 2,5–4 мм2. Применяется в распределительных устройствах, на опорах ЛЭП и внутри кабельных муфт, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Гильза кабельная ГМЛс 4 предназначена для создания электрического контакта между двумя концами медных кабелей или проводов методом стыкового соединения. Подходит для работы в условиях повышенной влажности, перепадов температур и агрессивной среды. Не предназначен для соединений, которые будут подвергаться механической тянущей нагрузке - осевую силу выдерживать не может.

Технические характеристики

• Поперечное сечение кабеля: 2,5–4 мм2 - подходит для жил малой и средней мощности
• Материал: медь марки М1 - высокая электропроводность и прочность
• Номинальное напряжение: до 1 кВ - соответствует требованиям для низковольтных сетей
• Тип соединения: стыковой - два конца жил вставляются внутрь с двух сторон
• Защитное покрытие: олово-висмутовое лужение - предотвращает окисление и увеличивает срок службы
• Форма: длинная - обеспечивает равномерный контакт по всей длине жилы
• Исполнение: стандартное - для климатического исполнения Т2 (умеренный и холодный климат)
• Подходит для: многожильных и сплошных медных жил

Совместимость и монтаж

Гильза ГМЛс 4 совместима с кабелями и проводами, имеющими медные жилы указанного сечения. Для установки требуется обжимной инструмент с матрицей, подходящей по форме и размеру гильзы. Жила должна быть зачищена на длину, соответствующую внутреннему зазору гильзы - стопор по центру не позволяет вставить жилу слишком глубоко, что исключает риск плохого контакта. Обжим выполняется в одной точке посередине гильзы. Напряжение на соединении не должно превышать 1 кВ.

Безопасность и стандарты

Гильза ГМЛс 4 соответствует требованиям к качеству соединений в электроустановках до 1 кВ. Лужение выполнено по технологии, обеспечивающей устойчивость к коррозии в условиях повышенной влажности (климат Т2). Соответствие нормам безопасности достигается за счёт однородного металлического контакта и отсутствия воздушных зон в месте соединения.

Преимущества

• Высокая надёжность соединения благодаря лужению - снижает переходное сопротивление и предотвращает нагрев
• Увеличенный срок службы - защитное покрытие не требует дополнительной изоляции или смазки
• Простота монтажа - один обжим, чёткий контроль глубины введения жилы через стопор
• Работает в сложных климатических условиях - не теряет свойств при колебаниях температуры и влажности

Ограничения применения

• Не применяется для соединений, подвергающихся растягивающим усилиям - гильза не рассчитана на осевую нагрузку
• Не подходит для алюминиевых или комбинированных жил - только для медных
• Напряжение выше 1 кВ недопустимо - даже если кабель рассчитан на 10 кВ, сама гильза имеет рабочий предел 1 кВ
• Не используется в качестве ответвления - только стыковое соединение двух концов

Примеры использования

• Соединение фазных жил в кабельных муфтах на воздушных линиях 0,4 кВ
• Замена повреждённого участка кабеля в подземном коллекторе
• Объединение жил в распределительных щитах при замене оборудования
• Ремонт кабелей в промышленных станциях с высокой влажностью - например, на насосных станциях

Практические советы

• Перед обжимом обязательно проверьте, чтобы зачистка жилы точно соответствовала длине гильзы - стопор служит ориентиром
• Используйте только рекомендованную матрицу для обжима - некорректный инструмент может деформировать гильзу и нарушить контакт
• После монтажа проверьте механическую прочность соединения - потяните за жилы руками; если есть люфт - переделайте
• Для защиты от внешних факторов после обжима используйте термоусаживаемые трубки или изолирующие бандажи - сами гильзы не являются изоляционным элементом
• Артикул 88078 от КВТ - это серийный продукт, доступный в большом объёме; закупайте с запасом для ремонтных работ
