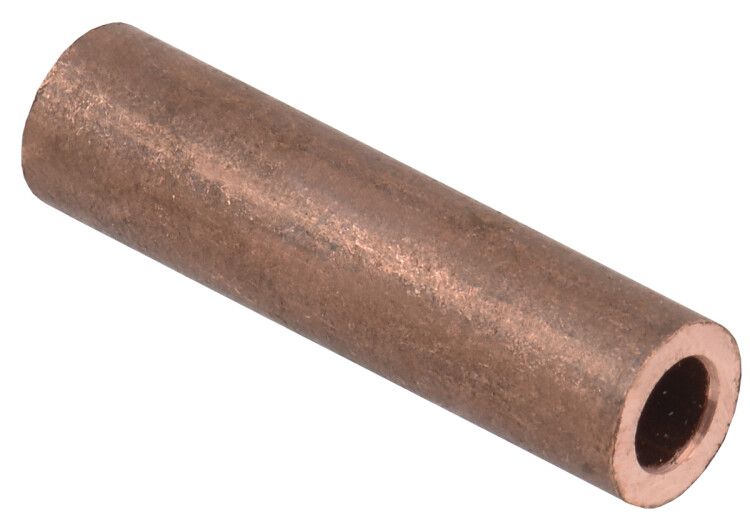

Гильза медная ГМ 4-3 ГОСТ 23469.3 | UGT11-004-03 IEK

Гильза медная ГМ 4-3 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 4 кв.мм. Применяется в силовых цепях до 10 000 В, особенно там, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Гильза медная ГМ 4-3 ГОСТ 23469.3 используется для создания прочного электрического контакта между двумя медными многожильными проводниками. Соединение выполняется методом опрессовки - это обеспечивает плотный контакт без сварки или пайки. Подходит для монтажа в распределительных щитах, на трансформаторных подстанциях, в кабельных трассах и на промышленном оборудовании, где требуется высокая надёжность соединений.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Поперечное сечение: 4 кв.мм - рассчитана на провода именно этого сечения.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию.
• Тип изделия: Соединитель - не является ответвлением, только продолжением провода.
• Подходит для многожильных проводников: Да - совместима с гибкими многожильными жилами.
• Напряжение: До 10 000 В - допустимо применение в средневольтных сетях.
• Способ монтажа: Опрессовка - требует специальных клещей, не подлежит пайке или скручиванию.
• Форма гильзы: Длинная - увеличенная длина обеспечивает равномерное распределение давления при опрессовке.
• Защитное покрытие: Без покрытия - поверхность голая, не имеет антикоррозийного слоя; требует защиты в агрессивной среде.
• Срок службы: 30 лет - при правильном монтаже и условиях эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов.

Совместимость и монтаж

Гильза медная ГМ 4-3 ГОСТ 23469.3 совместима только с медными многожильными проводами сечением 4 кв.мм. Для монтажа необходимы опрессовочные клещи с матрицей, соответствующей размеру гильзы. Убедитесь, что зачищенные концы проводов полностью помещаются внутрь гильзы - не более 5–8 мм свободного конца после запрессовки. После опрессовки проверьте качество соединения: не должно быть видно выступающих жил, зазоров или деформаций. Никогда не используйте плоскогубцы или обычные клещи - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Гильза медная ГМ 4-3 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3. Произведена из материала, соответствующего нормам для электротехнической меди. Работает безопасно при напряжении до 10 000 В, однако обязательным условием является соблюдение технологии опрессовки. Отказ от стандарта монтажа повышает риск нагрева, возгорания и выхода из строя всей цепи.

Преимущества

• Высокая электропроводность благодаря материалу - минимальные потери энергии.
• Увеличенная длина гильзы снижает риск разрушения при опрессовке и даёт больший контактный участок.
• Долгий срок службы - до 30 лет при соблюдении условий эксплуатации.
• Не требует пайки - исключает риск окисления и хрупкости шва.
• Совместима с широким спектром опрессовочных инструментов, подходящих для 4 кв.мм.

Ограничения применения

• Не применяется для одножильных проводов - возможен разрыв жил при опрессовке.
• Не рекомендована для внешней установки без дополнительной изоляции - отсутствие покрытия делает её уязвимой к коррозии во влажной среде.
• Запрещено использовать с алюминиевыми проводами - различие в коэффициентах расширения вызывает ослабление контакта.
• Не подходит для частых изгибов или вибрационных нагрузок - не является гибким соединителем, предназначен для фиксированной установки.
• Требует точного подбора инструмента - использование неверных клещей приведёт к недостаточному или избыточному сжатию.

Примеры использования

• Соединение двух кабелей в распределительной коробке на промышленном объекте.
• Ремонт повреждённого участка кабеля в системе освещения 6–10 кВ.
• Объединение выводов трансформатора с медными шинами.
• Монтаж заземляющего контура в условиях повышенной влажности (при последующей герметизации).

Практические советы

• Перед монтажом зачистите жилы на длину, равную половине длины гильзы - слишком длинная зачистка снижает механическую прочность.
• Проверяйте соответствие номера матрицы клещей и гильзы - для GМ 4-3 обычно нужна матрица 4–6 кв.мм.
• После опрессовки обмотайте соединение термоусадкой или изолентой - даже без покрытия гильза требует защиты от влаги и механических воздействий.
• Не экономьте на инструменте - качественная опрессовка гарантирует безопасность, а не просто “зажатость” проводов.
• Храните гильзу в сухом месте - медь может окисляться при длительном контакте с влагой, хотя это не влияет на работоспособность при правильной опрессовке.
