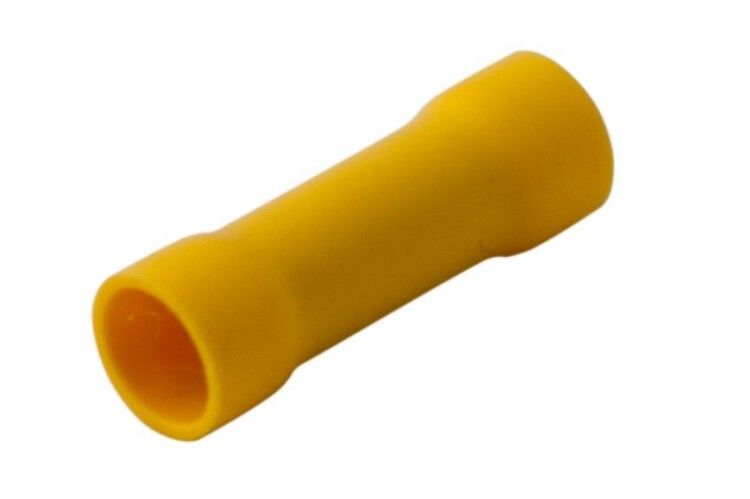

Соединительная гильза изолированная L-26 мм 4-6 мм² (ГСИ 6.0/ГСИ 4,0-6,0) желтая | 08-0731 REXANT MEET

Соединительная гильза изолированная L-26 мм 4-6 мм2 (ГСИ 6.0 / ГСИ 4,0-6,0) желтая от REXANT - это готовое решение для надёжного и безопасного стыкового соединения медных проводов сечением 4–6 мм2. Продукт сочетает в себе латунный контакты с луженым покрытием и прочную ПВХ-изоляцию, обеспечивая долговечность даже в условиях вибраций и перепадов температур. Артикулы etm08-0731 и 08-0731 подходят для монтажа в транспорте, промышленном оборудовании и слаботочных системах.

Назначение и область применения

Соединительная гильза изолированная L-26 мм 4-6 мм2 (ГСИ 6.0 / ГСИ 4,0-6,0) желтая применяется для создания одиночных стыковых соединений между двумя медными проводниками. Подходит для многожильных и одножильных проводов указанного сечения. Часто используется там, где требуется повышенная надёжность и защита от внешнего воздействия:

• Электросистемы автотранспорта, ж/д вагонов, судов и авиационной техники;
• Климатические установки, системы управления и автоматизации;
• Радиоэлектронное и контрольно-измерительное оборудование;
• Производственные линии с постоянной вибрацией.

Не предназначен для соединения алюминиевых проводов или ответвлений - только прямой стык двух проводов.

Технические характеристики

• Номинальное сечение провода: 4–6 мм2 - оптимально для проводов средней мощности;
• Номинальный ток: 48 А - выдерживает нагрузки типичных цепей управления и питания;
• Номинальное напряжение: до 600 В - работает в сетях переменного и постоянного тока;
• Материал контакта: латунь с электролитическим лужением - снижает окисление и повышает проводимость;
• Изоляция: ПВХ - термостойкий, химически устойчивый материал;
• Цвет изоляции: жёлтый - визуальное отличие от других цветов, удобство при обслуживании;
• Длина гильзы (L): 26 мм - общая длина, включая изоляционный кожух;
• Длина контактной части: 15 мм - зона обжима;
• Температурный режим: –40 C … +80 C - работоспособна в суровых климатических условиях;
• Способ монтажа: обжим - требует специальных клещей, не допускает пайки или скручивания;
• Форма: длинная - позволяет равномерно распределить усилие обжима и минимизирует риск повреждения жил.

Совместимость и монтаж

Соединительная гильза изолированная L-26 мм 4-6 мм2 (ГСИ 6.0 / ГСИ 4,0-6,0) желтая совместима исключительно с медными проводами сечением 4–6 мм2. Для правильного монтажа необходимо использовать пресс-клещи, обеспечивающие точное давление на изоляцию без её повреждения:

• Рекомендованы модели: HT-301 H, HT-301 N, HT-301 W;
• Обжим выполняется через изоляционный корпус - внутренняя латунная трубка деформируется, плотно фиксируя жилы;
• Перед обжимом удалите изоляцию с проводов на длину около 12–14 мм - этого достаточно для заполнения контактной зоны;
• Заведите провода с обоих концов до упора - ограничительная высечка внутри гильзы предотвращает перекос и гарантирует симметричное соединение;
• После обжима проверьте герметичность: изоляция должна быть целой, без трещин, а провода - не выпирать из гильзы.

Безопасность и стандарты

Соединительная гильза изолированная L-26 мм 4-6 мм2 (ГСИ 6.0 / ГСИ 4,0-6,0) желтая выполнена в соответствии с требованиями безопасности для электроустановок. Полностью изолированный дизайн исключает доступ к токоведущим частям после монтажа. Материалы (латунь, ПВХ) не поддерживают горение и устойчивы к большинству распространённых масел и растворителей. Напряжение 600 В обеспечивает работу в сетях до 400 В переменного тока, что соответствует нормам для промышленного оборудования.

Преимущества

• Готовая изоляция - не нуждается в дополнительной изолирующей ленте или тепловой трубке;
• Высокая механическая прочность - латунь с лужением сохраняет проводимость даже при длительной эксплуатации;
• Удобство монтажа - один шаг вместо нескольких операций (скрутка + изоляция);
• Устойчивость к вибрациям - идеально для подвижных объектов;
• Чёткая цветовая маркировка - жёлтый цвет упрощает идентификацию в сложных панелях.

Ограничения применения

• Не для алюминиевых, медно-алюминиевых или многожильных проводов сечением менее 4 мм2 или более 6 мм2;
• Не рекомендуется для открытого монтажа вне защиты - хотя ПВХ устойчив, прямые УФ-лучи и агрессивные химикаты могут повредить изоляцию;
• Не подлежит ремонту - при некачественном обжиме заменяйте гильзу полностью;
• Не используйте для соединений с большим числом жил (>19) - возможен недобор площади сечения;
• Не рассчитана на периодическую демонтаж - обжим считается постоянным соединением.

Примеры использования

• Соединение силового кабеля в бортовой сети грузовика с контроллером ЭБУ;
• Подключение датчиков температуры в холодильной камере;
• Сборка шины управления в станках с ЧПУ;
• Монтаж освещения в вагоне метро - где важно исключить случайное прикосновение к токоведущим элементам.

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей размеру гильзы - неверный инструмент вызывает плохой контакт или пробой изоляции;
• Проверяйте соответствие сечения провода перед монтажом - использование 2,5 мм2 или 10 мм2 приведёт к перегреву или ослаблению соединения;
• При работе в сырых помещениях дополнительно проверяйте состояние изоляции каждые 6–12 месяцев - особенно вблизи морской воды или паров;
• Храните гильзы в сухом месте - влага может спровоцировать коррозию лужёного слоя при длительном контакте;
• Артикулы etm08-0731 и 08-0731 взаимозаменяемы - различаются лишь форматом номера поставщика, продукт одинаковый.
