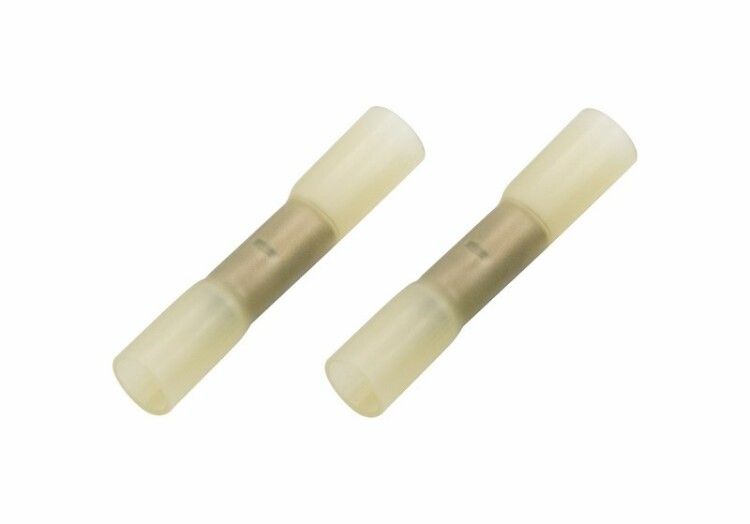

Соединительная гильза изолированная термоусаживаемая L-52 мм 4-6 мм² (ГСИ-т 6.0 / ГСИ-т 6,0-4,0) желтая | 08-0733 REXANT MEET

Соединительная гильза изолированная термоусаживаемая L-52 мм 4-6 мм2 (ГСИ-т 6.0 / ГСИ-т 6,0-4,0) желтая от REXANT - это готовое решение для надёжного, герметичного и безопасного соединения медных многожильных проводов сечением 4–6 мм2. Продукт сочетает прочный латунный контакты и термоусаживающуюся изоляцию, что делает его идеальным для ответственных условий эксплуатации - например, в автопроме, железной дороге или мобильном оборудовании.

Назначение и область применения

Соединительная гильза изолированная термоусаживаемая L-52 мм 4-6 мм2 (ГСИ-т 6.0 / ГСИ-т 6,0-4,0) желтая применяется для создания постоянных, не требующих обслуживания соединений между двумя проводами. Подходит там, где важно исключить попадание влаги, пыли, химических веществ или вибраций - такие условия характерны для:

• Автомобильной, железнодорожной и авиационной электроники;
• Судового оборудования и систем управления;
• Климатического и радиооборудования;
• Стационарных установок с повышенной влажностью или перепадами температур.

Не предназначен для одножильных проводов или соединений под нагрузкой выше 48 А.

Технические характеристики

• Сечение провода: 4–6 мм2 - оптимально для многожильных медных проводов указанного диаметра;
• Длина гильзы: 52 мм - обеспечивает достаточную зону обжима и изоляции;
• Материал контакта: латунь с электролитическим лужением - снижает окисление, повышает долговечность;
• Изоляция: поперечно сшитый нейлон с клеевым слоем - усыхается в 4 раза, плотно облегает контакт;
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные климатические условия;
• Максимальный ток: 48 А - предельная допустимая нагрузка при нормальных условиях;
• Защита: IP67 - полная герметизация после усадки, защищает от пыли и временного погружения в воду;
• Цвет: жёлтый - визуально отличает тип соединения, удобен для цветовой маркировки цепей.

Совместимость и монтаж

Соединительная гильза изолированная термоусаживаемая L-52 мм 4-6 мм2 (ГСИ-т 6.0 / ГСИ-т 6,0-4,0) желтая монтируется методом обжима. Для этого используются пресс-клещи с матрицами HT-301 H, HT-301 N или HT-301 W - они обеспечивают равномерное давление через изоляционный слой, не повреждая внутреннюю латунную трубку.

Перед обжимом необходимо:

1. Зачистить концы проводов на длину около 15–20 мм;
2. Вставить каждый провод с противоположных сторон гильзы до упора - контроль виден через полупрозрачную изоляцию;
3. Убедиться, что провода не торчат из гильзы;
4. Произвести обжим в средней части, используя подходящую матрицу.

После обжима нагревают изоляцию феном - она усаживается, образуя герметичный кожух. Никаких дополнительных действий (скрутка, сварка, пайка) не требуется.

Безопасность и стандарты

Соединительная гильза изолированная термоусаживаемая L-52 мм 4-6 мм2 (ГСИ-т 6.0 / ГСИ-т 6,0-4,0) желтая от REXANT соответствует требованиям к изоляции и герметизации, указанным в стандарте IEC 60947-7-1. Устройство гарантирует электробезопасность благодаря полному покрытию токоведущей части, даже при случайном касании. Клей внутри изоляции не содержит токсичных летучих веществ, материал устойчив к возгоранию.

Преимущества

• Высокая степень защиты IP67 - соединение остаётся работоспособным во влажной, запылённой или агрессивной среде;
• Отсутствие необходимости в пайке - экономит время, исключает риск перегрева проводов;
• Полупрозрачная изоляция - позволяют проверить правильность заводки проводов перед обжимом;
• Ограничитальная вытяжка в середине гильзы - способствует равномерному распределению проводов и минимизирует риск плохого контакта;
• Удобная цветовая маркировка - жёлтый цвет легко различим, особенно в сложных сборках.

Ограничения применения

• Подходит **только** для многожильных медных проводов - не использовать с алюминием, сталью или одножильниками;
• Максимальный рабочий ток - 48 А. Превышение вызывает перегрев и выход из строя;
• Не рекомендовано использование в условиях длительного погружения под воду - IP67 допускает лишь временное воздействие;
• Требуется точный подбор пресс-клещей - некорректный инструмент приведёт к неполному обжиму или пробою изоляции;
• Не следует применять в местах с частыми ударными нагрузками - хотя гильза устойчива к вибрации, резкий механический импульс может повредить контакт.

Примеры использования

• Соединение силовых кабелей в бортовой сети автомобиля при замене стартера;
• Формирование шины питания в пульте управления тепловоза;
• Сращивание проводов в системе кондиционирования воздушного судна;
• Замена поврежденного участка кабеля в морском освещении;
• Монтаж сигнализации в климатической камере с высокой влажностью.

Практические советы

• Выбирая гильзу, ориентируйтесь на реальное сечение провода - лучше взять минимальное значение (4 мм2), чем перегрузить;
• Проверьте совпадение диаметра провода с заявленным - слишком толстые жилы не войдут, слишком тонкие будут болтаться;
• При работе в холоде (ниже –20 C) прогрейте гильзу руками перед монтажом - нейлон становится более эластичным;
• Никогда не обжимайте гильзу без пресс-клещей - плоскогубцы испортят форму и нарушают герметичность;
• Артикулы 08-0733 и etm08-0733 - один и тот же продукт. Разница только в формате номера поставщика.
