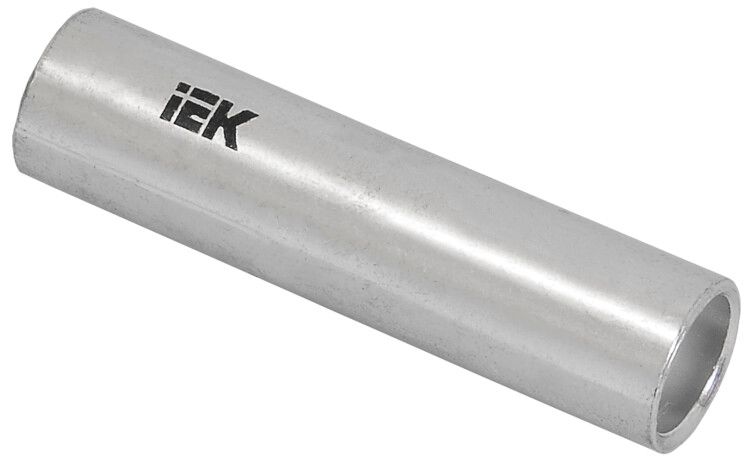

Гильза соединительная ГМЛ-6 луженая медн. IEK UGTY10-006-04

Гильза медная луженая соединительная ГМЛ-6 от IEK - это надёжный стыковой соединитель для медных и алюминиевых проводников сечением 6 мм2, рассчитанный на работу до 10 кВ. Применяется в распределительных устройствах, силовых цепях и на объектах с высокими требованиями к контакту.

Назначение и область применения

Гильза медная луженая соединительная ГМЛ-6 используется для создания прочного и долговечного электрического соединения между двумя проводниками одного или разного материала. Подходит для соединений типа медь–медь, медь–алюминий, алюминий–алюминий. Обеспечивает устойчивую передачу тока даже при значительной нагрузке. Часто применяется в силовых щитах, кабельных ответвлениях, подстанциях и на промышленном оборудовании.

Технические характеристики

• Поперечное сечение провода: 6 мм2 (соответствует номинальному значению 6 кв.мм)
• Материал: медь с лужёным покрытием - снижает окисление и улучшает контакт
• Тип соединения: стыковой - провода вставляются с двух сторон и опрессовываются
• Способ монтажа: опрессовка специальными клещами
• Наружный диаметр: 5 мм
• Внутренний диаметр: 3,7 мм - обеспечивает плотную посадку жил
• Рабочее напряжение: до 10 кВ
• Форма: длинная - позволяет равномерно распределить усилие при опрессовке
• Цвет: серый - визуально отличается от изоляции и других элементов
• Срок службы: 5 лет - при соблюдении условий монтажа и эксплуатации
• Совместима с многожильными проводниками - не требует предварительной прессовки жил

Совместимость и монтаж

Гильза медная луженая соединительная ГМЛ-6 совместима с любыми одножильными и многожильными проводами меди и алюминия сечением 6 мм2. Для монтажа требуется специальный инструмент - опрессовочные клещи с матрицей подходящего размера. Перед установкой зачищают изоляцию на длину, соответствующую длине гильзы. Проводники вводят с обоих концов до упора, затем выполняют одну-две опрессовки по всей длине гильзы. Лужёное покрытие исключает необходимость смазки или антиоксидантных составов.

Безопасность и стандарты

Гильза медная луженая соединительная ГМЛ-6 соответствует требованиям к электроустановкам до 10 кВ. Материал и технология производства обеспечивают термическую и механическую стабильность соединения. Напряжение 10 кВ указывает на возможность применения в средневольтных сетях, однако использование вне проектных условий запрещено. Соответствие нормам безопасности достигается за счёт точного соблюдения геометрии и качества лужения.

Преимущества

• Лужёное покрытие защищает медь от окисления - продлевает срок службы контакта
• Высокая проводимость меди минимизирует потери энергии и нагрев
• Длинная форма гарантирует равномерное распределение давления при опрессовке
• Совместимость с алюминием - позволяет выполнять переходные соединения без дополнительных компонентов
• Не требует пайки - быстрый и безопасный способ монтажа

Ограничения применения

• Не предназначен для работы при температуре выше +80 C - перегрев вызывает деформацию и потерю прочности
• Запрещено использовать с проводами сечением меньше 4 мм2 или больше 10 мм2 - риск плохого контакта или разрушения гильзы
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Срок службы 5 лет указан при нормальных условиях; в агрессивных средах (высокая влажность, химические пары) возможна более ранняя деградация

Примеры использования

• Соединение медного кабеля с алюминиевой шиной в распределительном щите
• Объединение двух участков кабеля в кабельной трассе при ремонте
• Подключение заземляющего проводника к контуру заземления
• Сборка силовой цепи на промышленном станке с использованием многожильных проводов

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей диаметру гильзы - 5 мм внешнего диаметра
• Перед монтажом проверьте, что зачищенная часть провода полностью помещается внутри гильзы - не должно быть выступающих жил
• При работе с алюминием используйте только гильзу ГМЛ-6, а не обычную немедную - лужение предотвращает гальваническую коррозию
• После опрессовки осмотрите соединение: поверхность должна быть ровной, без трещин и перекосов
• Артикул ugty10-006-04 - это тот же продукт, что и ГМЛ-6 от IEK; при заказе сверьтесь с этим кодом
