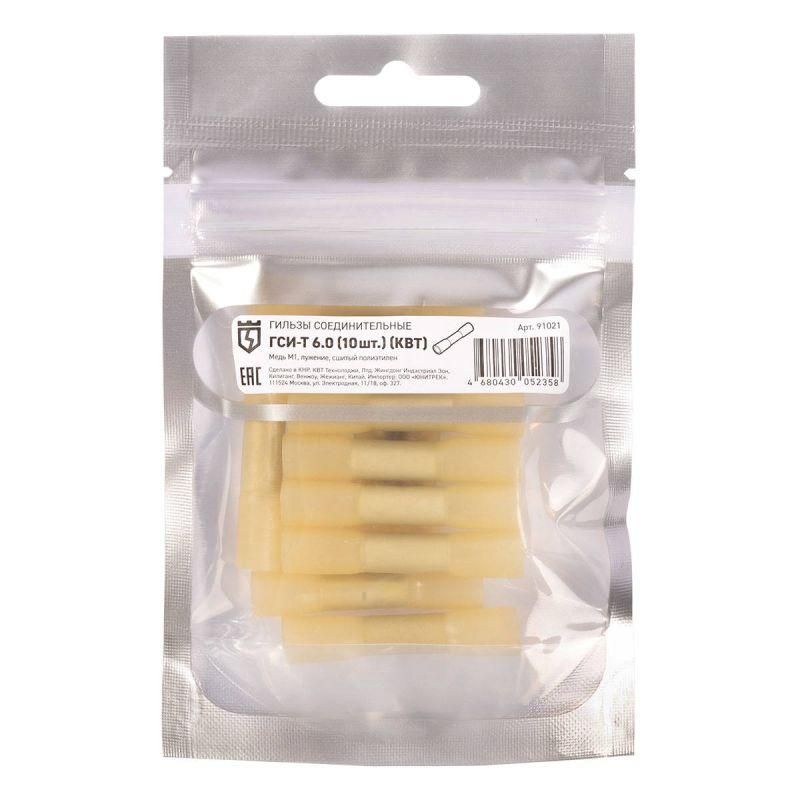

Гильза соединительная изолированная ГСИ-Т 6,0 (10шт) | 91021 КВТ

Гильза соединительная изолированная ГСИ-Т 6,0 (10 шт.) от бренда КВТ предназначена для надёжного соединения медных проводов методом опрессовки. Благодаря встроенной термоусадочной изоляции и точному центрированию проводов, этот компонент обеспечивает безопасный контакт без дополнительной изоляции - идеально для монтажа в распределительных коробках, щитах и на оборудовании.

Назначение и область применения

Гильза соединительная изолированная ГСИ-Т 6,0 (10 шт.) используется для соединения встык многопроволочных медных проводов сечением до 6 мм2. Применяется там, где требуется прочное, долговечное и изолированное соединение без использования изоленты или клеммных колодок. Подходит для электромонтажа в жилых, промышленных и коммерческих объектах: распределительные щиты, панели управления, силовые цепи, оборудование с вибрациями.

Технические характеристики

• Материал гильзы: медь марки М1, бесшовная цельнотянутая трубка
• Покрытие: электролитическое лужение - повышает антикоррозийную устойчивость и удобство пайки
• Изоляция: термоусадочная трубка с коэффициентом усадки 3:1
• Рабочая температура изоляции: до +125 C
• Сечение провода: 6,0 мм2 (для многожильных медных проводов)
• Упаковка: 10 штук в розничной мини-упаковке

Совместимость и монтаж

Гильза соединительная изолированная ГСИ-Т 6,0 (10 шт.) совместима с любыми инструментами для опрессовки, оснащёнными матрицами под провода 6 мм2. Для правильного монтажа:

• Зачистите концы проводов на длину, соответствующую половине длины гильзы
• Вставьте провода с двух сторон до упора - стопорная высечка в центре гильзы фиксирует нужную глубину
• Обожмите гильзу одним зажимом по центру, используя подходящую матрицу
• Нагрейте термоусадочную изоляцию феном равномерно - она плотно обтянет соединение и герметизирует его

Не применяйте механическое скручивание - только опрессовка гарантирует надёжность контакта.

Преимущества

• Цельнотянутая медная гильза исключает риск окисления внутри и снижает переходное сопротивление
• Лужение поверхности предотвращает коррозию и улучшает контакт при возможной последующей пайке
• Термоусадка сразу после монтажа даёт герметичную, прочную и эстетичную изоляцию - не требует дополнительных материалов
• Стопорная вытяжка в центре исключает перекос и неполный заход провода - снижает вероятность брака
• Мини-упаковка по 10 шт. удобна для транспортировки и хранения на объекте

Ограничения применения

• Подходит только для медных многопроволочных проводов - не использовать с алюминием или однопроволочными жилами
• Максимальное сечение - 6 мм2; применение для больших проводов недопустимо
• Температурный предел изоляции +125 C - не рекомендуется для мест с постоянным нагревом выше этого значения
• Не предназначен для открытого монтажа вне корпусов - термоусадка не защищает от механических повреждений

Примеры использования

• Соединение фазных проводов в распределительном щите
• Объединение проводов от двигателя и частотного преобразователя
• Монтаж цепей управления на станках с вибрационными нагрузками
• Замена старого скрутки в старой проводке - быстрый и безопасный способ ремонта

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое превышение может привести к плохому контакту
• Используйте матрицу, точно соответствующую размеру гильзы - неправильный инструмент деформирует соединение
• При работе в условиях повышенной влажности - убедитесь, что термоусадка полностью закрыла все торцы
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может повлиять на качество
• Этот тип гильзы - отличная замена клеммникам в ограниченном пространстве, где нужны компактность и надёжность
