Гильза соединительная медная луженая GTY-6-4 (ГМЛ) (20шт.) PROxima | gty-6-4r EKF

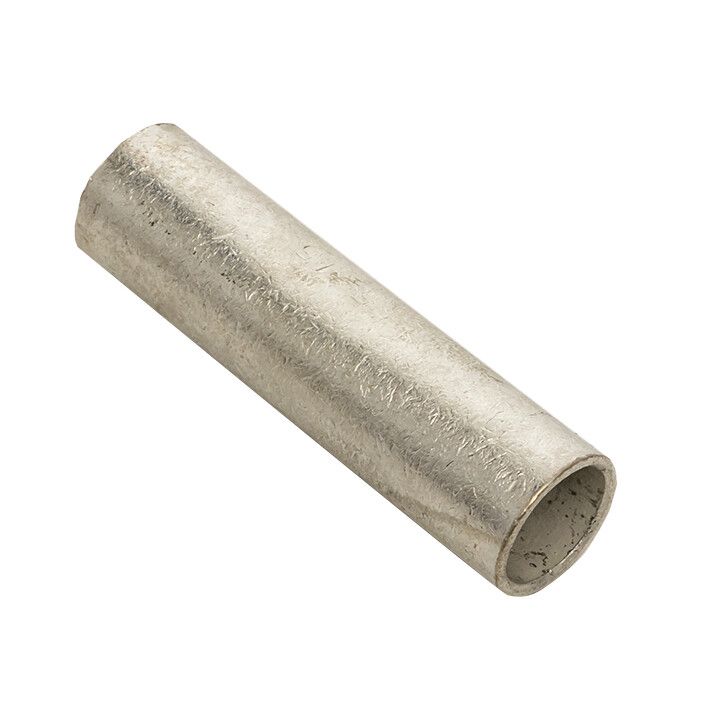

Гильза соединительная медная луженая GTY-6-4 (ГМЛ) от EKF - надёжный стыковой соединитель для многожильных и одножильных медных проводов сечением 6 мм2, предназначенный для долговременного контакта в силовых цепях до 35 кВ. Упаковка из 20 штук обеспечивает удобство для монтажных бригад и сервисных служб.

Назначение и область применения

Гильза GTY-6-4 (ГМЛ) используется для создания прочного и электрически надёжного соединения между двумя медными проводами. Применяется в распределительных щитах, на подстанциях, при прокладке кабельных линий, в системах автоматизации и на промышленном оборудовании. Подходит для работы в условиях повышенной влажности и температурных колебаний благодаря антикоррозийному лужению.

Технические характеристики

• Материал: медь - высокая проводимость и механическая прочность.
• Покрытие: лужёное (олово-висмутовый слой) - предотвращает окисление меди и улучшает контакт при опрессовке.
• Поперечное сечение провода: 6 мм2 - совместима с проводами этого сечения, как одножильными, так и многожильными.
• Тип соединения: стыковой - соединяет два конца провода в одну линию без ответвлений.
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке и увеличивает площадь контакта.
• Номинальный ток: 48 А - допустимая нагрузка при нормальных условиях эксплуатации.
• Ряд напряжений: до 35 кВ - рассчитана на использование в средневольтных сетях.

Совместимость и монтаж

Гильза GTY-6-4 (ГМЛ) совместима с любыми медными проводниками сечением 6 мм2 - как одножильными, так и многожильными. Для монтажа требуется пресс-клещи с матрицей, соответствующей размеру гильзы. Не используйте обычные плоскогубцы - это приведёт к плохому контакту и перегреву. После опрессовки проверьте качество соединения: металл должен быть плотно деформирован вокруг проводов без зазоров. Лужёная поверхность не требует дополнительной обработки перед установкой.

Безопасность и стандарты

Гильза GTY-6-4 (ГМЛ) соответствует требованиям к качеству соединений в электроустановках. Произведена в рамках серийной линейки PROxima от EKF, что гарантирует соответствие внутренним стандартам качества компании. Напряжение до 35 кВ позволяет применять её в соответствии с ПУЭ для средних напряжений. Однако не предназначен для использования в цепях переменного тока выше 35 кВ или в условиях взрывоопасной среды.

Преимущества

• Лужение исключает химическую реакцию между медью провода и медью гильзы - снижает риск окисления и повышает срок службы соединения.
• Высокая теплопроводность меди обеспечивает минимальные потери энергии и устойчивость к нагреву при нагрузке 48 А.
• Длинная форма гильзы даёт более равномерную опрессовку и лучший контакт по всей длине.
• Упаковка по 20 штук - экономична для массового монтажа и легко хранится в ящике инструментов.

Ограничения применения

• Не применяется для алюминиевых или медно-алюминиевых проводов - материал гильзы несовместим с алюминием.
• Не рекомендовано использовать в местах постоянного воздействия открытого огня или экстремально высоких температур (>120 C).
• Не следует применять в качестве ответвительной гильзы - только для стыковых соединений двух концов одного провода.
• Запрещено использовать без прессования - скручивание или пайка не обеспечивают необходимую механическую и электрическую надёжность.

Примеры использования

• Соединение фазных жил кабеля в распределительной коробке на производстве.
• Объединение проводов в цепях управления станков с частотным преобразователем.
• Ремонт повреждённого участка кабеля в подземной трассе.
• Подключение кабеля к шине в КРУ или ЯЯП с напряжением до 35 кВ.

Практические советы

• Перед монтажом удалите изоляцию точно на длину гильзы - лишняя изоляция внутри гильзы снижает надёжность.
• Используйте пресс-клещи с правильной матрицей - для GTY-6-4 (ГМЛ) типовая матрица имеет размер 6–10 мм.
• Проверяйте глубину входа провода: он должен полностью войти в гильзу, чтобы не выступать за её край.
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может повредить упаковку.
• При работе в группе - закажите несколько упаковок: одна упаковка (20 шт.) обычно расходуется за день на крупном объекте.
